Тахометры электронные ТЭСА-1
| Номер в ГРСИ РФ: | РБ 03 06 0811 19 |
|---|---|
| Раздел: | Средства измерений параметров движения и вибрации [6] |
| Категория: | Тахометры |
| Производитель / заявитель: | СООО "АЯКС", г. Минск |
Тахометры электронные ТЭСА-1 (в дальнейшем - тахометры) предназначены для автоматического измерения:
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 06 0811 19 |
| Наименование | Тахометры электронные ТЭСА-1 |
| Год регистрации | 2019 |
| Номер сертификата | 12666 |
| Дата регистрации | 2019-06-27 |
| Срок действия | 2024-06-27 |
| Получатель сертификата | СООО "АЯКС", г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
СООО "АЯКС"
Адрес: 220005, г. Минск, ул. Гикало, 5, офис 113
Контакты: (017) 284-36-91 / (017) 284-36-50 / E-mail: ajax@ajax.by
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МП.МН 975 (А)-99 (изменение №2). |
Поверители
Скачать
|
Описание типа РБ 03 06 0811 19 [2019-10-23]
rb-03-06-0811-19_2019-10-23.pdf
|
Скачать | ||
|
Описание типа РБ 03 06 0811 19 [2014-02-03]
rb-03-06-0811-19_2014-02-03.pdf
|
Скачать | ||
|
Описание типа РБ 03 06 0811 19 [2008-07-08]
rb-03-06-0811-19_2008-07-08.pdf
|
Скачать |
Описание типа
Назначение
Тахометры электронные ТЭСА-1 (в дальнейшем - тахометры) предназначены для автоматического измерения:
- частоты вращения частей машин и механизмов от измерительного преобразователя;
- частоты и периода электрических колебаний.
Область применения: на транспорте, в промышленности и научной деятельности.
Описание
Принцип действия тахометра заключается в преобразовании частоты вращения частей машин и механизмов в периодический электрический сигнал пропорциональной частоты и в измерении параметров этого сигнала.
Первичный преобразователь тахометра вырабатывает электрический сигнал, частота которого определяется изменениями магнитной проницаемости среды при движении угловых мер, установленных на элементах вращающихся частей машин и механизмов (в качестве угловых мер могут использоваться зубчатые колеса, растровые решетки и др.). Угловые меры в состав тахометра не входят.
Измерительный блок тахометра электронно-счетным методом измеряет частоту и период сигнала первичного преобразователя и представляет результат с учетом коэффициента преобразования (определяется параметрами указанных угловых мер, например, числом зубьев) и заданных единиц измерения (об/мин, об/с и др.).
Измерительный блок в режиме измерения частоты вращения может использоваться с преобразователями других типов (например, с фотоэлектрическими), обеспечивающими нормированные параметры выходного электрического сигнала.
Измерительный блок в режиме измерения частоты и периода электрических сигналов может использоваться без первичного преобразователя.
В тахометре предусмотрены сигнализация о превышении заданного уровня частоты вращения и частоты электрических сигналов.
Тахометр обеспечивает обмен информацией по последовательному асинхронному интерфейсу типа “Стык С2”.
Конструктивно тахометр выполнен в виде переносного блока (блок измерительный) и подключаемого к нему кабелем первичного преобразователя. В левой части передней панели блока измерительного расположены цифровые индикаторы, отображающие результаты измерений, а в правой части передней панели - переключатель сети, кнопки управления и индикаторы режимов работы. На задней панели расположены предохранители, входные разъемы и места для клеймения.
Программное обеспечение (ПО) тахометра представляет собой программный продукт в виде прошиваемого исполняемого кода программы в программируемую микросхему микропроцессорного устройства при его изготовлении. Установленный исполняемый код программы обеспечивает функционирование тахометра и его технические характеристики в нормированных пределах в соответствии с режимами, задаваемыми органами управления, расположенными на лицевой панели тахометра, либо командами от внешней ПЭВМ по последовательному асинхронному интерфейсу типа "Стык С2".
Идентификационные данные программного обеспечения.
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
ПО ТЭСА-1 (исполняемый код программы) |
TAHOMETR.HEX |
121007 |
ЗА6 |
CRC-16 |

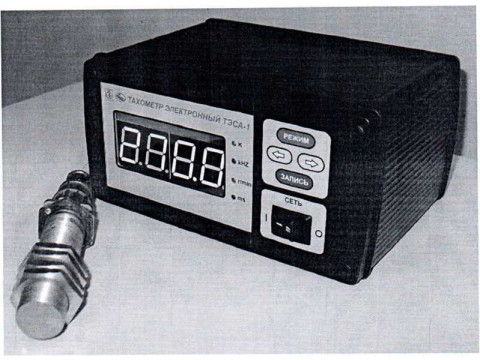

Внешний вид тахометров показан на рисунке 1.
Место нанесения знака поверки в виде клейма-наклейки и схема пломбировки тахометров указаны в приложении А.

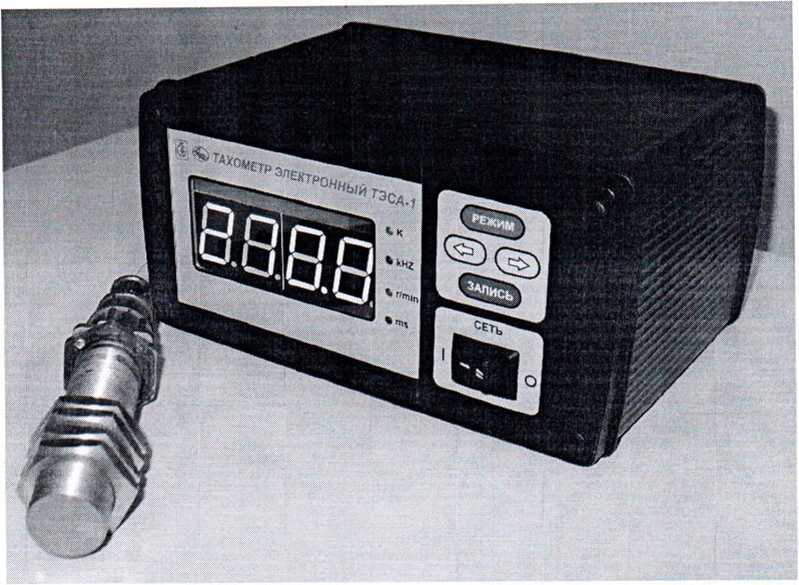

Рисунок 1 - Внешний вид тахометра электронного ТЭСА-1
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики тахометров электронных ТЭСА-1 указаны в таблице 1.
Таблица 1
|
Характеристика |
Значение |
|
Диапазон измерения частоты сигналов, кГц |
от 0,005 до 65 |
|
Абсолютная погрешность при измерении частоты входного сигнала, Гц, не более: - в диапазоне от 0,005 до 0,05 кГц - в диапазоне свыше 0,05 до 10,0 кГц - в диапазоне свыше 10,0 до 65,0 кГц |
±1 ±2 ±20 |
|
Диапазон измерения частоты вращения механизмов, об/с |
от 1 до 65000 |
|
Диапазон измерения частоты вращения механизмов, об/мин |
от 1 до 3900000 |
|
Абсолютная погрешность при измерении частоты вращения механизмов Af, не более где К - число импульсов тока на один оборот; А - постоянная составляющая, значение которой равно: - в диапазоне от 1 до 50 об/с и от 1 до 3000 об/мин - 1,0 Гц; - в диапазоне от 50 до 10000 об/с и от 3000 до 600000 об/мин - 2,0 Гц; - в диапазоне от 10000 до 65000 об/с и от 600000 до 3900000 об/мин - 20,0 Гц |
± —, об/с К , ЛхбО с. ±-----, об/мин К |
|
Диапазон установки коэффициента преобразования К |
от 1 до 9999 |
|
Диапазон измерения периода следования сигналов, мс |
от 0,015 до 200 |
|
Абсолютная погрешность при измерении периода следования входного сигнала Ат, с, не более где Т - измеренное значение периода следования входного сигнала, с А - постоянная составляющая, значение которой равно: в диапазоне от 20 до 200 мс - 1 Гц; в диапазоне свыше 0,1 до 20 мс - 2 Гц; в диапазоне свыше 0,015 до 0,1 мс- 20 Гц. |
( А-Т2 |
|
Диапазон напряжений входного сигнала, В |
от 0,5 до 100 |
|
Время установления рабочего режима, с, не более |
3 |
|
Время непрерывной работы тахометра, ч, не менее |
16 |
|
Диапазон температур окружающей среды при эксплуатации, °C |
от минус 10 до плюс 45 |
|
Верхнее значение относительной влажности окружающей среды при эксплуатации |
80 % при 25 °C |
|
Степень защиты оболочки по ГОСТ 14254 |
IP20 |
|
Потребляемая мощность, В А, не более |
15 |
|
Масса, кг, не более |
1,8 |
|
Габаритные размеры, мм, не более |
172x137x85 |
Знак утверждения типа
Знак утверждения типа наносится на переднюю панель тахометра методом офсетной печати и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Комплект поставки тахометров указан в таблице 2. Таблица 2
|
Наименование, тип |
Обозначение |
Количество, шт |
Примечание |
|
1 Тахометр электронный ТЭСА-1 в составе: |
АЯ КП.402148.001 |
1 | |
|
- блок измерительный |
АЯКП.411186.001-01 |
1 | |
|
- преобразователь первичный * |
1 |
по заказу потребителя | |
|
2 Розетка РС4ТВ с кожухом |
АВ0.364.047 ТУ |
1 |
по заказу потребителя |
|
3 Кабель |
АЯКП.685611.015 |
1 | |
|
4 Кабель |
АЯКП.685611.016 |
1 | |
|
5 Кабель |
АЯКП.685611.017 |
1 | |
|
6 Кабель сетевой |
SCZ-1 (220 В, 10 А) |
1 |
2 м |
|
7 Кабель ("Стык С2") |
АЯКП.685611.103 |
1 |
по заказу потребителя |
|
8 Программа связи с ПЭВМ |
АЯКП. 00039-01 97 |
1 |
по заказу |
|
(загрузочный модуль на компакт-диске) |
потребителя | ||
|
9 Вставка плавкая ВП2Б-1В-1А 10 Руководство по эксплуатации |
АГ0.481.304 ТУ АЯКП.402148.001 РЭ |
2 1 | |
|
11 Методика поверки |
МП.МН 975-99 |
1 | |
|
12 Упаковка |
АЯКП.305646.006 |
1 | |
|
Примечание - * - используется любой первичный преобразователь |
, в котором частота вращения | ||
|
преобразуется в частоту тока (частоту следования импульсов), и напряжение выходного сигнала составляет от 0,5 до 100 В. | |||
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ГОСТ 18303-72 "Тахометры. Термины и определения."
ГОСТ 21339-82 "Тахометры. Общие технические условия."
ТУ РБ 28596750.001-99 "Тахометр электронный ТЭСА-1. Технические условия."
МП.МН975-99 "Тахометр электронный ТЭСА-1. Методика поверки."
Заключение
Тахометры электронные ТЭСА-1 соответствуют требованиям ГОСТ 21339-82, технических условий ТУ РБ 28596750.001-99, техническим регламентам Таможенного союза ТР ТС 004/2011 "О безопасности низковольтного оборудования”, ТР ТС 020/2011 “Электромагнитная совместимость технических средств” (декларация о соответствии ТС BY/112 11.01. ТР 004 003 16803 по 26.04.2021).
Межповерочный интервал - не более 12 месяцев.
Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь - не более 12 месяцев.
Научно-исследовательский центр испытаний
средств измерений и техники БелГИМ.
Республика Беларусь, г. Минск, Старовиленский тракт, 93.
Тел. (017) 334-98-13
Аттестат акредитации № BY/112 1.0025.
