Манометр дифференциальный показывающий Magnehelic 2000-60РА № 161222CK-35

Назначение

Манометр дифференциальный показывающий Magnehelic 2000-60FA (далее манометр) предназначен для измерения дифференциального давления неагрессивных, не кристаллизирующихся газов.

Область применения фармацевтическая отрасль промышленности.

Описание

Манометр дифференциальный показывающий представляет собой однос грелочные приборы с чувствительным элементом в виде диафрагмы. Диафрагма связана пластинчатой калиброванной пружиной с магнитом, расположенным вблизи спирали.

Фотографии общего вида средств измерений представлены в приложении 1.

Схема (рисунок) с указанием места для нанесения знака поверки средств измерений представлена в приложении 2.

Обязательные метрологические требования: представлены в таблице 1.

Таблица 1

* от диапазона измерений

Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным метрологическим требованиям: представлены в таблице 2.

Таблица 2

Комплектность

Таблица 3

Место нанесения знака утверждения типа средств измерений: знак утверждения типа средств измерений наносится на титульный лист паспорта.

Поверка осуществляется но СТБ 8056-2015 «Система обеспечения единс тва измерений Республики Беларусь. Манометры, вакуумметры, мановакууммстры, напоромеры. тягомеры и тягонапоромсры показывающие и самопишущие. Методика поверки»

Сведения о методах измерений

Технические нормативные правовые акты и технические документы, устанавливающие:

требования к типу средств измерений:

техническая документация производителя (паспорт);

методику поверки:

СТБ 8056-2015 «Система обеспечения единства измерений Республики Беларусь. Манометры, вакуумметры, мановакууммстры, напоромеры, тягомеры и тягопа-поромеры показывающие и самопишущие. Методика поверки».

Перечень средств поверки: представлен в таблице 4.

Таблица 4_______           _____

Наименование и тип средств поверки

Термогигрометр UNITESS ТНВ1

Микроманометр МКВ-250__

Примечание Допускается применять другие средства поверки, обеспечивающие опрсдслс-ние метрологических характеристик с требуемой точностью._______

Идентификация программного обеспечения: программное обеспечение отсутствует.

Заключение о соответствии утвержденного типа средств измерений требованиям технических нормативных правовых актов и/или технической документации производителя: Манометр дифференциальный показывающий Magnchclic 2000-60РА № 161222СК-35соответствует требованиям технической документации производителя (паспорта).

11роизводитель средств измерений

«Dwyer Instruments, Inc.» Соединенные Штаты Америки

102 Indiana Highway 212, P.O. Box 373 Michigan City, IN 46361.

Телефон: +8 800-872-91-41

Email: info@dwycr.ru

Уполномоченное юридическое лицо, проводившее испыта! ия средств измерспий/метрологичсскую экспертизу единичного экземпляра средств измерений Республиканское унитарное предприятие «Белорусский государствен пли институт' метрологии» (БелГИМ)

Республика Беларусь, 220053, г. Минск. Старовиленский тракт, 93

Телефон: +375 17 374-55-01

факс:+375 17 244-99-38

e-mail: info@bclgim.by

Приложения: 1. Фотографии общего вида средств измерений на 1 листе.

2. Схема (рисунок) с указанием места для нанесения знака поверки средств измерений на 1 листе.

Заместитель директора по оценке соответствия

А.Д. Шевцова-Ронина

Приложение 1 (обязательное)

Фотографии общего вида средств измерений

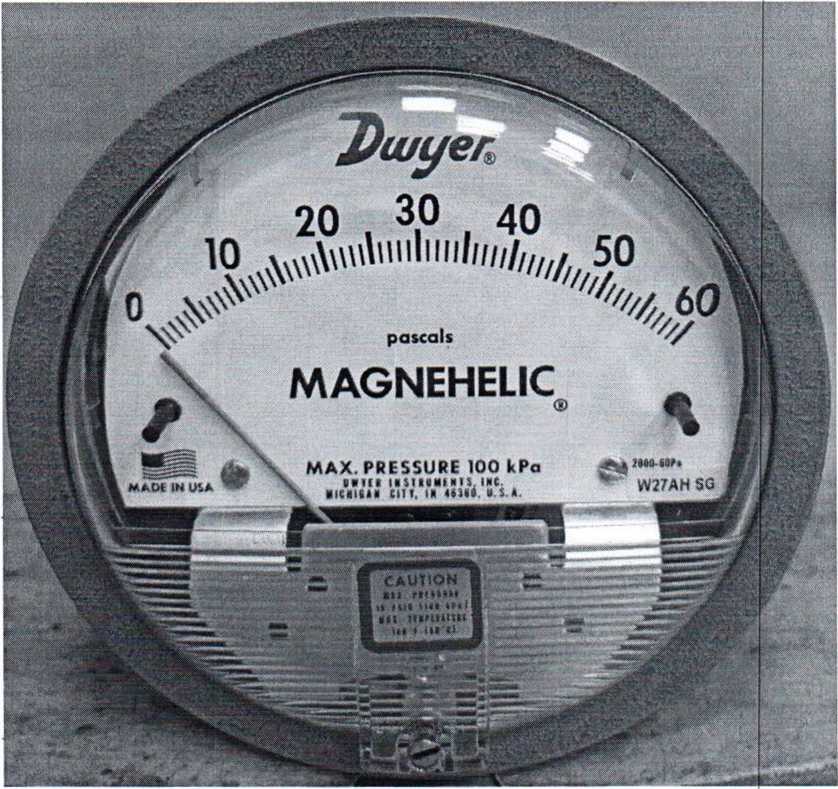

Рисунок 1.1- Фотография общего вида манометра дифференциального показывающего Magnehelic 2000-60РА № 161222СК-35

161222СК-35

www.olil-i'M

Рисунок 1.2 - Фотография маркировки манометра дифференциального показывающего Magnehelic 2000-60РА № 161222СК-35

Приложение 2 (обязательное) Схема (рисунок) с указанием места для нанесения знака поверки средств измерений

Место для нанесения знака поверки

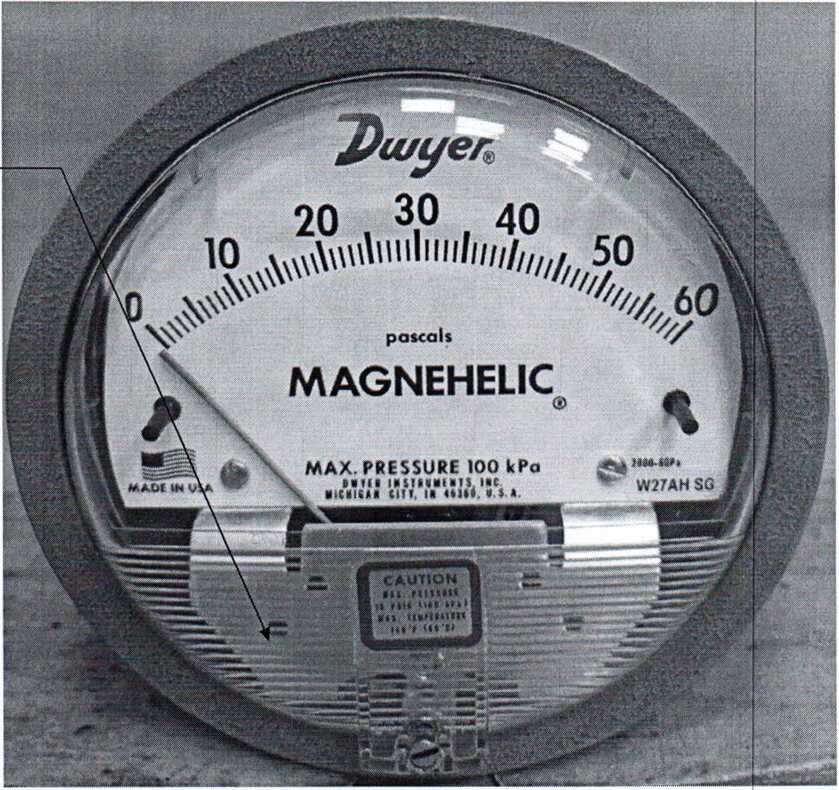

Рисунок 2.1 - Схема (рисунок) с указанием места для нанесения знака поверки
