Манометр дифференциальный показывающий Magnehelic 2000-60РА № 161222CK-17
| Номер в ГРСИ РФ: | РБ 03 04 9632 23 |
|---|---|
| Раздел: | Средства измерений давления [4] |
| Категория: | Манометры |
| Производитель / заявитель: | «Dwyer Instruments, Inc.», США |
|
Описание типа РБ 03 04 9632 23 [2023-03-16]
rb-03-04-9632-23_2023-03-16.pdf
|
Скачать |
Манометр дифференциальный показывающий Magnehelic 2000-60РЛ (далее манометр) предназначен для измерения дифференциального давления неагрессивных, не кристаллизирующихся газов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 04 9632 23 |
| Наименование | Манометр дифференциальный показывающий Magnehelic 2000-60РА № 161222CK-17 |
| Год регистрации | 2023 |
| Номер сертификата | 16176 |
| Дата регистрации | 2023-03-16 |
| Срок действия | - |
| Получатель сертификата | ООО «ТИССА», г. Молодечно, Минская обл., Республика Беларусь |
Производитель / Заявитель
«Dwyer Instruments, Inc.»
Поверка
| Межповерочный интервал / Периодичность поверки | 12 месяцев |
| Методика поверки | СТБ 8056-2015 «СОЕИ РБ. Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки» |
Поверители
Скачать
|
Описание типа РБ 03 04 9632 23 [2023-03-16]
rb-03-04-9632-23_2023-03-16.pdf
|
Скачать |
Описание типа
Назначение
Манометр дифференциальный показывающий Magnehelic 2000-60РЛ (далее манометр) предназначен для измерения дифференциального давления неагрессивных, не кристаллизирующихся газов.
Область применения - фармацевтическая отрасль промышленнос ти.
Описание
Манометр дифференциальный показывающий представляет собой одиострелочныс приборы с чувствительным элементом в виде диафрагмы. Диафрагма связана пластинчатой калиброванной пружиной с магнитом, расположенным вблизи спирали.
Фотографии общего вида средств измерений представлены в приложении 1.
Схема (рисунок) с указанием места для нанесения знака поверки средств измерений представлена в приложении 2.
Обязательные метрологические требования: представлены в таблице 1. Таблица 1
|
Наименование |
Значение | |
|
Диапазон измерений избы точного давления. кПа |
от 0 до 60 | |
|
Пределы допускаемой приведенной погрешности *, % (класс точности) |
4.0 (4) | |
|
* от диапазона измерений | ||
Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным метрологическим требованиям: представлены в таблице 2.
Таблица 2
|
Наименование |
Значение |
|
Условия эксплуатации: диапазон температуры окружающего воздуха, °C относительная влажность воздуха, не более. % |
от плюс 5 До плюс 45 80 |
Комплектность
Таблица 3
|
Наименование |
Количество | |
|
Манометр дифференциальный показывающий Magnehelic 2000-60РА№ 161222СК-17 |
1 | |
|
1 Таегюрт |
1 | |
Место нанесения знака утверждения тина средств измерений: знак утверждения типа средств измерений наносится на титульный лист паспорта.
Поверка осуществляется по СТБ 8056-2015 «Система обеспечения единства измерений Республики Беларусь. Манометры, вакуумметры, мановакуумметры. напоромеры, тягомеры и тягонаноромеры показывающие и самопишущие. Методика поверки»
Сведения о методах измерений
Технические нормативные правовые акты и технические документы, устанавливающие:
требования к типу средств измерений:
техническая документация производителя (паспорт);
методику поверки:
СТБ 8056-2015 «Система обеспечения единства измерений Республики Беларусь. Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягона-поромеры показывающие и самопишущие. Методика поверки».
Перечень средств поверки: представлен в таблице 4.
Таблица 4
|
Наименование и тин средств поверки | |
|
Гермогигрометр UNITESS ТНВ1 | |
|
Микроманометр МКВ-250 | |
|
Примечание Допускается применять другие средства поверки, обеспечивай ние метрологических характеристик с требуемой точностью. |
)щис опрсдслс- |
Идентификация программного обеспечения: программное обеспечение отсутствует.
Заключение о соответствии утвержденного тина средств измеренийтребованиям технических нормативных правовых актов и/или технической документации производителя: Манометр дифференциальный показывающий Magnchelic 2000-60РА № 161222СК-17 соответствует требованиям технической докумен тации производителя (паспорта).
11роизводитель средств измерений
«Dwyer Instruments. 1нс.» Соединенные Ш таты Америки
102 Indiana Highway 212. P.O. Box 373 Michigan City, IN 46361.
Телефон: +8 800-872-91-41
Email: info@dwyer.ru
Уполномоченное юридическое лицо. проводившее испытания средств измерений/метрологическую экспертизу единичного экземпляра средств измерений Республиканское унитарное предприятие «Белорусский государственный институт метрологии» (БслГИМ)
Республика Беларусь. 220053, г. Минск. Старовилснский тракт, 93
Телефон: +375 17 374-55-01
факс:+375 17 244-99-38
e-mail: info@bclgim.by
Приложения: 1. Фотографии общего вида средств измерений на 1 листе.
2. Схема (рисунок) с указанием места для нанесения знака поверки средств измерений на 1 листе.
Заместитель директора по оценке соответствия
А.Д. Шевцова-Ронина
Приложение 1 (обязательное) Фотографии общего вида средств измерений

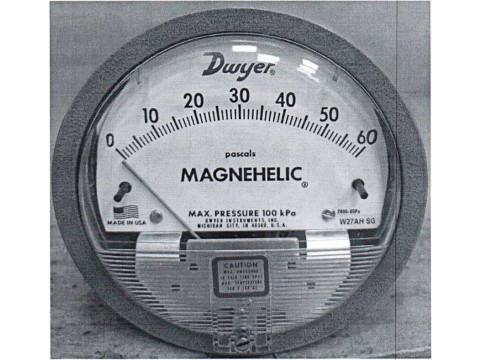

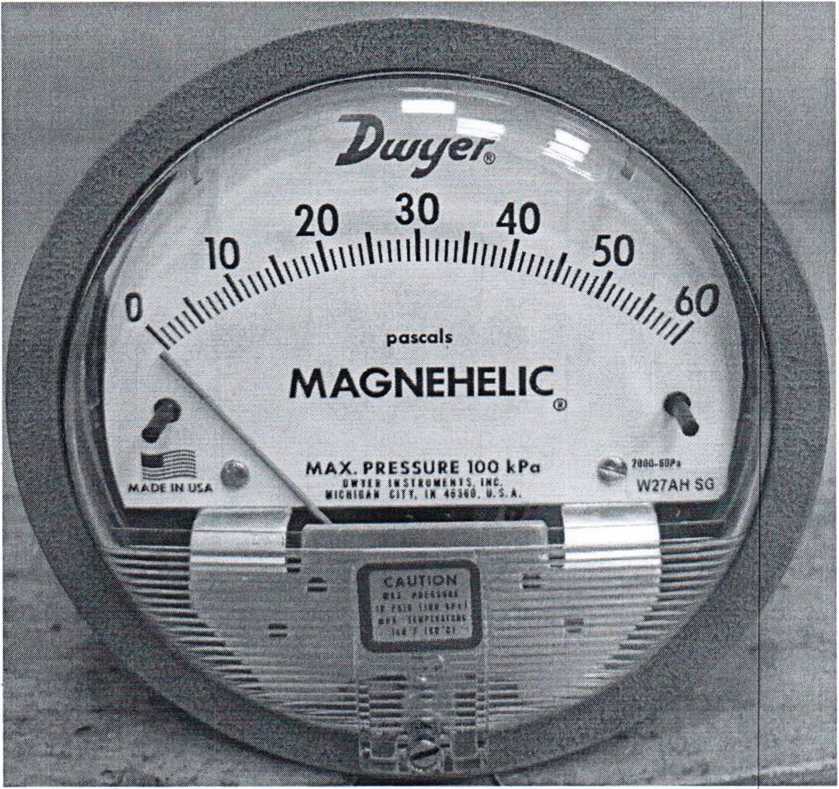

Рисунок 1.1 - Фотография общего вида манометра дифференциального показывающего Magnehelic 2000-60РА № 161222СК-17
161222СК-17
www.olil.ru
Рисунок 1.2 - Фотография маркировки манометра дифференциального показывающего Magnehelic 2000-60РА № 161222СК-17

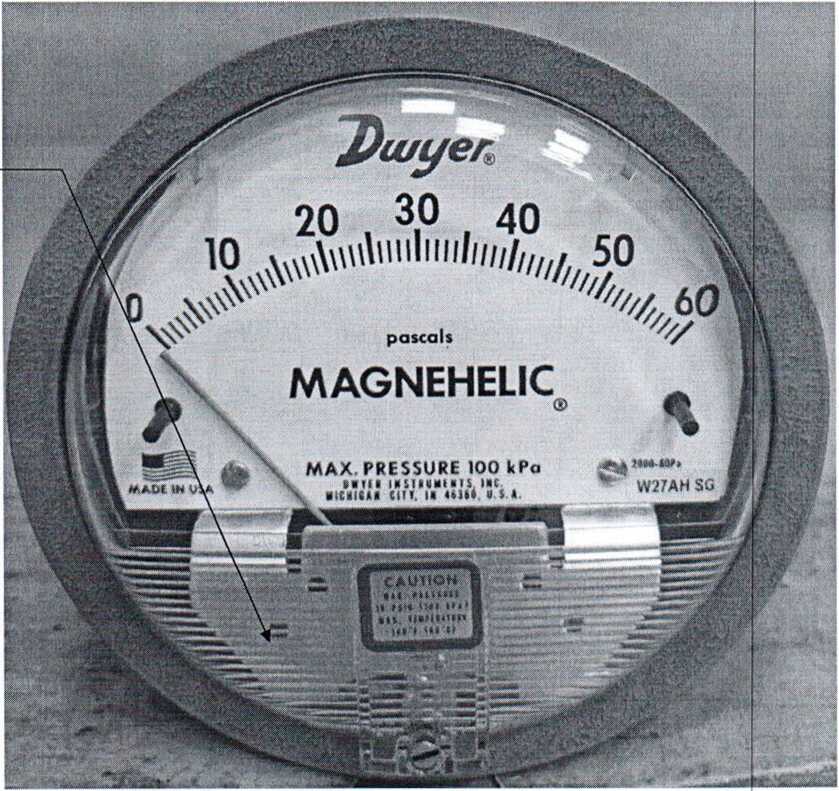

Приложение 2 (обязательное) Схема (рисунок) с указанием места для нанесения знака поверки средств измерений
Место для нанесения знака поверки
Рисунок 2.1 - Схема (рисунок) с указанием места для нанесения знака поверки
