Манометры показывающие МП, мановакуумметры показывающие МВП, напоромеры показывающие НП, тягонапоромеры показывающие ТНП
| Номер в ГРСИ РФ: | РБ 03 04 8625 22 |
|---|---|
| Раздел: | Средства измерений давления [4] |
| Категория: | Манометры |
| Производитель / заявитель: | ООО "Завод теплотехнических приборов", г. Минск |
|
Описание типа РБ 03 04 8625 22 [2022-03-15]
rb-03-04-8625-22_2022-03-15.pdf
|
Скачать |
Манометры показывающие МП, мановакуумметры показывающие МВП, напоромеры показывающие НП, тягонапоромеры показывающие ТПП (далее по тексту - приборы) предназначены для измерения избыточного и вакуумметрического давления неагрессивных некристаллизующихся жидкостей, газов, пара.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 04 8625 22 |
| Наименование | Манометры показывающие МП, мановакуумметры показывающие МВП, напоромеры показывающие НП, тягонапоромеры показывающие ТНП |
| Год регистрации | 2022 |
| Номер сертификата | 14899 |
| Дата регистрации | 2022-03-01 |
| Срок действия | 2027-03-01 |
| Получатель сертификата | ООО "Завод теплотехнических приборов", г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
ООО "Завод теплотехнических приборов"
Адрес: ул. Кнорина, 50, 220049, г. Минск
Контакты: тел/факс: (017) 265-65-54, info@ztp.by
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка по СТБ 8056-2015 «СОЕИ РБ. Манометры, вакуумметры, мановакууметры, напоромеры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки» |
Поверители
Скачать
|
Описание типа РБ 03 04 8625 22 [2022-03-15]
rb-03-04-8625-22_2022-03-15.pdf
|
Скачать |
Описание типа
Назначение
Манометры показывающие МП, мановакуумметры показывающие МВП, напоромеры показывающие НП, тягонапоромеры показывающие ТПП (далее по тексту - приборы) предназначены для измерения избыточного и вакуумметрического давления неагрессивных некристаллизующихся жидкостей, газов, пара.
Область применения: промышленность, энергетика, технологические системы транспортировки жидкости и газа, тепло- и газоснабжение и другие области хозяйственной деятельности. Манометры и мановакуумметры железнодорожного исполнения могут использоваться в силовых и тормозных системах и установках подвижного состава железных дорог, метрополитена и вагонов трамваев.
Описание
Приборы состоят из цилиндрического корпуса с предохранительным стеклом и штуцером для присоединения к месту отбора давления. Внутри корпуса находится чувствительный элемент (трубка Бурдона). Чувствительный элемент с одной стороны припаян к штуцеру, а с другой с помощью тяги связан с трибкосекторным механизмом. на оси которого закреплена стрелка. Под воздействием измеряемой среды, поступающей на чувствительный элемент, он деформируется и с помощью трибкосек-торного механизма поворачивает стрелку на соответствующий угол относительно циферблата пропорционально измеряемому давлению.
Приборы изготавливаются с диметром лицевой панели корпуса 50. 63. 100, 160 мм из стали или полистирола. Приборы, предназначенные для наполнения жидкостью, оснащены устройством выпуска жидкости.
В обозначениях типов и вариантов исполнения приборов используются следующие сокращения: МП - манометр показывающий. МВП - мановакуумметр показывающий. НП - напоромер показывающий. ТПП - тягонапоромер показывающий. Далее следует обозначение диаметра лицевой панели корпуса в миллиметрах (50. 63. 100. 160) и обозначение материала корпуса: М - углеродистая сталь, П - пластическая масса, Н - нержавеющая сталь. После обозначения материала корпуса некоторых приборов может стоять цифра, обозначающая модель (вариант) данного прибора или вариант исполнения корпуса: «2» и «4» - в приборах МП40Н, МП50Н, МП63Н, МП100Н. МП160Н обозначает вариант исполнения с корпусами производства КНР, «3» - в приборах МП50Н, МП63Н, МП 1 ООН. МП160Н. НП63Н, НП100Н, НП 16011 обозначает вариант исполнения с корпусами производства Нидерландов, «4» - в манометрах МП100М4-60кПа и МП100М4-100кПа обозначает вариант исполнения манометров с применением мембранных коробок (а не трубок Бурдона). После обозначения материала корпуса может стоять буква - обозначение материала стекла: 11 -полимерное стекло, С - техническое стекло. Далее следует обозначение варианта подсоединения прибора: Р - радиальное расположение штуцера (в обозначении не указывается), Т - центрально-осевое расположение штуцера. Тэ - эксцентричноосевое расположение штуцера. Фп - крепление с помощью фланца переднего. Фз - крепление с помощью фланца заднего. Также применяются другие обозначения приборов: Дм - в приборе установлен демпфер. Жд - железнодорожного исполнения. By - виброустойчивые, Д - размер квадрата держателя 22 мм (только для маномстрое МПЮОМД). После всех букв и цифр в коде обозначения следует указание верхнего предела измерений избыточного (вакуумметрического и избыточного) давления.
Примеры обозначений:
МВП100МС/Тэ-(от минус 0,1 до 2.4 МПа) - мановакуумметр показывающий (МВП). диаметр корпуса (100 мм), материал корпуса - сталь (М). со стеклом техническим (С), с эксцентрично-осевым исполнением штуцера (Тэ), с верхними пределами измерений вакуумметрического и избыточного давлений минус 0.1 и плюс 2.4 МПа;
МП100НЗ/Фз-Дм-Жд-Ву-0.6 МПа - манометр показывающий (МП), диаметр корпуса (100 мм), материал корпуса - нержавеющая сталь (Н), 3 - вариант исполнения корпуса. крепление с помощью фланца заднего (Фз), с демпфером (Дм), железнодорожного исполнения (Жд), виброустойчивый с заполнением - глицерином (By), с верхним пределом измерений избыточного давления 0,6 МПа.
Фотографии общего вида средств измерений представлены в приложении 1.
Схема (рисунок) с указанием места для нанесения знака поверки средств измерений представлена в приложении 2.
Обязательные метрологические требования: представлены в таблицах 1. 2.
Таблица 1
|
Наименование прибора |
Обозначение прибора |
Верхний предел измерений |
Класс точности по ГОСТ 2405-88 | |||
|
вакуумметрического давления |
избыточного давления | |||||
|
кПа |
МПа |
кПа |
МПа | |||
|
Манометр показывающий |
МП-50 |
— |
— |
160 250 400 600 |
0,16 0,25 0.4 0.6 1,0 1,6 2,5 4,0 6,0 10.0 16,0 25.0 40,0 |
2,5; 4.0 |
|
Верхний предел |
измерений | |||||
|
Наименование прибора |
Обозначение прибора |
вакуумметрического давления |
избыточного давления |
Класс точности по ГОСТ 2405-88 | ||
|
кПа |
МПа |
кПа |
МПа | |||
|
Манометр показывающий |
МП-63 |
— |
— |
60 100 160 250 400 600 |
0.06 0,1 0.16 0,25 0,4 0,6 1,0 1.6 2.5 4,0 6,0 10,0 16,0 25,0 40.0 |
1.5 2,5; 4,0 |
|
Манометр показывающий |
МП-100 |
— |
— |
60 100 160 250 400 600 |
0.06 0,1 0.16 0.25 0,4 0,6 1,0 1,6 2,5 4.0 6.0 10.0 16,0 25,0 40,0 60,0 |
1,0; 1,5; 2.5 |
|
Манометр показывающий |
МП-160 |
— |
— |
160 250 400 600 |
0,16 0,25 0,4 0,6 1,0 1.6 2,5 4,0 6,0 10,0 |
0.6 |
|
Наименование прибора |
Обозначение прибора |
Верхний предел измерений |
Класс точности по ГОСТ 2405-88 | |||
|
вакуумметрического давления |
избыточного давления | |||||
|
кПа |
МПа |
кПа |
МПа | |||
|
Манометр показывающий |
МП-160 |
— |
— |
60 100 160 250 400 600 |
0,06 0,1 0,16 0,25 0,4 0,6 1,0 1.6 2,5 4,0 6,0 10,0 16,0 25,0 40.0 60,0 |
1,0; 1,5: 2,5 |
|
Манометр показывающий с жидкостным наполнением |
МП-63 |
— |
— |
400 600 |
0,4 0.6 1,0 1.6 2.5 4,0 6,0 10,0 16,0 25,0 40,0 |
1,5; 2,5 |
|
Манометр показывающий с жидкостным наполнением |
МП-100, МП-160 |
— |
— |
100 160 250 400 600 |
0,1 0,16 0,25 0,4 0,6 1,0 1,6 2,5 4,0 6,0 10,0 16.0 25,0 40,0 60,0 |
1.0; 1,5; 2.5 |
|
Мановакуумметр показывающий |
МВП-100, МВП-160 |
минус 100 минус 100 минус 100 минус 100 |
минус 0.1 минус 0.1 минус 0,1 минус 0,1 минус 0.1 минус 0,1 минус 0.1 |
60 150 300 500 |
0,06 0,15 0.3 0,5 0,9 1,5 2,4 |
1.0; 1,5; 2,5 |
|
Наименование прибора |
Обозначение прибора |
Верхний предел измерений |
Класс точности по ГОСТ 2405-88 | |||
|
вакуум м етри ч еско го давления |
избыточного давления | |||||
|
кПа |
МПа |
кПа |
МПа | |||
|
Мановакуумметр показывающий с жидкостным наполнением |
МВП-100 |
минус 100 минус 100 |
минус 0,1 минус 0,1 минус 0,1 минус 0,1 минус 0,1 |
300 500 |
0,3 0,5 0,9 1,5 2,4 |
1,0; 1,5; 2.5 |
|
Напоромер показывающий |
НП-63, НП-100 |
— |
— |
2,5 4,0 6,0 10,0 16,0 25,0 40,0 |
— |
1,5; 2,5; 4.0 |
|
Напоромер показывающий |
НП-160 |
— |
— |
4,0 6,0 10.0 16,0 25,0 40,0 |
— |
1.0; 1.5; 2.5 |
|
Тягонапоромер показывающий |
ТНП-100 |
минус 1,25 минус 2,0 минус 3,0 минус 5,0 минус 8,0 минус 12,5 минус 20,0 |
— |
1,25 2,0 3,0 5,0 8,0 12,5 20,0 |
— |
1,5; 2,5 |
|
Манометр показывающий железнодорожно го исполнения |
МП100МД/ Фз-Дм-Жд |
— |
— |
— |
0,6 1,0 1,6 2,5 4,0 10,0 16,0 |
1,5 |
|
Манометр показывающий с жидкостным наполнением железнодорожно го исполнения |
мпюонз/ Фз-Дм-Жд-Ву |
— |
— |
— |
0,25 0,6 1,0 1,6 2,5 4,0 10.0 16,0 |
1,5 |
|
Мановакуумметр железнодорожного исполнения |
мвшоомд/ Фз-Дм-Жд |
— |
минус 0,1 минус 0,1 |
— |
1,5 2,4 |
1.5 |
|
Мановакуумметр с жидкостным наполнением железнодорожного исполнения |
МВП100НЗ/ Фз-Дм-Жд-Ву |
— |
минус 0,1 минус 0,1 |
1,5 2,4 |
1,5 | |
'аблица 2
|
Класс точности по ГОСТ 2405-88 |
Пределы допускаемой основной приведённой погрешности, % от диапазона измерений |
Вариация показаний, % от диапазона измерений, не более |
|
0,6 |
±0,6 |
0,6 |
|
1,0 |
±1,0 |
1,0 |
|
1,5 |
±1,5 |
1,5 |
|
2.5 |
±2,5 |
2.5 |
|
4,0 |
±4,0 |
4,0 |
Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным метрологическим требованиям: представлены в таблицах 3,4.
Таблица 3
|
Наименование |
Значение |
|
Диапазон температуры окружающего воздуха в нормальных условиях, °C: | |
|
приборов классов точности 0,6; 1,0 |
от 18 до 22 |
|
приборов классов точности 1,5; 2,5; 4,0 |
от 15 до 25 |
|
Диапазон температуры окружающего воздуха в условиях эксплуатации, °C: | |
|
приборов без наполнения |
от минус 50 до плюс 50 |
|
приборов с жидкостным наполнением |
от минус 17 до плюс 50 |
|
приборов железнодорожного исполнения МП 1 ООМД/Фз-Дм-Жд, МВП1 ООМД/Фз-Дм-Жд |
от минус 55 до плюс 70 |
|
приборов железнодорожного исполнения с жидкостным наполнением МПЮОНЗ/Фз-Дм-Жд-Ву, МВГП00НЗ/Фз-Дм-Жд-Ву |
от минус 17 до плюс 70 |
|
Изменение показаний от воздействия температуры окружающего воздуха, % от диапазона измерений | |
|
приборов классов точности 0,6; 1,0 |
±0,06-|t2-ti|* |
|
приборов классов точности 1.5; 2,5; 4,0 |
±0,l-|t2-t(|* |
|
Диапазон относительной влажности окружающего воздуха в нормальных условиях, % |
от 30 до 80 |
|
Относительная влажность окружающего воздуха в условиях эксплуатации. %, при температуре 35 °C и более низких температурах без конденсации влаги |
не более 95 |
|
Степень защиты, обеспечиваемая оболочками, по ГОСТ 14254-2015: | |
|
приборов без жидкостного наполнения |
IP40 IP54 |
|
приборов с жидкостным наполнением |
IP54 |
|
приборов железнодорожного исполнения МП 1 ООМД/Фз-Дм-Жд, МВП 1 ООМД/Фз-Дм-Жд |
1Р50 |
* t, - любое значение температуры нормальных условий, Ь - любое значение температуры условий эксплуатации.
Таблица 4
|
Обозначение прибора |
Диаметр или размер лицевой панели корпуса, мм, не более |
Масса, кг, не более, для приборов | |
|
без наполнения |
с жидкостным наполнением | ||
|
МП-50 |
50 |
0,07 |
— |
|
МП-63 |
63 |
0,11 |
0,14 |
|
НП-63 |
63 |
0,11 |
— |
|
МП-100, МВП-100 |
100 |
0,30 |
0,85 |
|
МП-100/Тэ, МП-100/Фз |
100 |
0,29 |
— |
|
МП-100/Тэ/Фз |
100 |
0,46 |
— |
|
НП-100, ТИП-100 |
100 |
0,70 |
— |
|
МПЮОМД/Фз-Дм-Жд |
100 |
0,50 |
— |
|
МВП1 ООМД/Фз-Дм-Жд |
100 |
0,50 |
— |
|
МП 100НЗ/Фз-Дм-Жд-Ву |
100 |
— |
0,90 |
|
МВП 100НЗ/Фз-Дм-Жд-Ву |
100 |
— |
0,90 |
|
МП-160 |
160 |
0,95 |
2,00 |
|
МВП-160 |
160 |
0,95 |
— |
|
НП-160 |
160 |
1,00 |
— |
Комплектность
Таблица 5
|
Наименование |
Обозначение |
Количество |
Примечание |
|
Манометры показывающие МП, м ан о ва ку у м м етры показывающие МВП, напоромеры показывающие ПП, тягонапоромеры показывающие ТИП |
ФИУ Ш.406121.001 |
1 шт. |
Приборы для измерения давления кислорода |
|
ФИУШ.406121.002 |
Приборы обычного исполнения | ||
|
ФИУШ.406121.003 |
Приборы с жидкостным наполнением | ||
|
ФИУШ.406121.005 |
Приборы для измерения давления аммиака | ||
|
ФИУ Ш.406121.053 |
Приборы железнодорожного исполнения | ||
|
Паспорт |
ФИУ Ш.406121.001 ПС |
1 экз. |
Приборы для измерения давления кислорода |
|
ФИУШ.406121.002 ПС |
Приборы обычного исполнения | ||
|
ФИУШ.406121.003 ПС |
Приборы с жидкостным наполнением | ||
|
ФИУШ.406121.005 ПС |
Приборы для измерения давления аммиака | ||
|
ФИУШ.406121.053 ПС |
Приборы железнодорожного исполнения | ||
|
Руководство по эксплуатации |
ФИУШ.406121.003 РЭ |
1 экз. | |
|
Упаковка |
ФИУШ.4.170.001 |
1 шт. |
По требованию заказчика |
Место нанесения знака утверждения типа средств измерений: знак утверждения тина средств измерений наносится на стекло или корпус, а также в паспорт прибора.
Поверка осуществляется по СТБ 8056-2015 «Система обеспечения единства измерений Республики Беларусь. Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки».
Сведения о методах измерений
Технические нормативные правовые акты и технические документы, устанавливающие: требования к типу средств измерений:
ТУ РБ 37388602.002-96 «Манометры МП, вакуумметры ВП. мановакуумметры МВП, напоромеры НИ, тягомеры ТП, тягонапоромеры ТИП показывающие. Технические условия»;
ГОСТ 2405-88 «Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры. Общие технические условия»;
методику поверки:
СТБ 8056-2015 «Система обеспечения единства измерений Республики Беларусь. Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки».
Перечень средств поверки: представлен в таблице 6.
Таблица 6 ________________________________________________________________________
Наименование и тип средств поверки________
Термогигрометр UniTess ТНВ1________________________________________________
Манометры избыточного давления грузопоршневые МП-6, МП-60. МП-600_________
Мановакуумметр грузопоршневой МВП-2,5___________________________________
Манометр жидкостный компенсационный типа МКВ-2500___
Манометр цифровой XP2i__________________
Примечание - Допускается применять другие средства поверки, обеспечивающие определе-ние метрологических характеристик с требуемой точностью.
Идентификация программного обеспечения: программное обеспечение отсутствует.
Заключение о соответствии утвержденного типа средств измерений требованиям технических нормативных правовых актов и/или технической документации производителя: манометры показывающие МП, мановакуумметры показывающие МВП, напоромеры показывающие ИП, тягонапоромеры показывающие ТПП соответствуют требованиям ТУ РБ 37388602.002-96, ГОСТ 2405-88.
1 Троизводитель средств измерений
ООО «Завод теплотехнических приборов»
Республика Беларусь, 220103, г. Минск, ул. Кнорина, 50. корп. 22. 3-й этаж, к. 305
Тел./факс: +375 17 285-64-23, 285-64-24
e-mail: info@ztp.by
https://ztp.by
Уполномоченное юридическое лицо. проводившее испытания средств измерений/мстрологическую экспертизу единичного экземпляра средств измерений Республиканское унитарное предприятие «Белорусский государственный институт метрологии» (БелГИМ)
Республика Беларусь. 220053. г. Минск, Старовиленский тракт, 93
Телефон: +375 17 374-55-01
факс:+375 17 244-99-38
e-mail: info@belgim.by
Приложения: 1. Фотографии общего вида средств измерений на 2 листах.
2. Схема (рисунок) с указанием места для нанесения знака поверки средств измерений на 1 листе.
Директор БелГИМ
В.Л. Гуревич
Приложение 1 (обязательное) Фотографии общего вида средств измерений

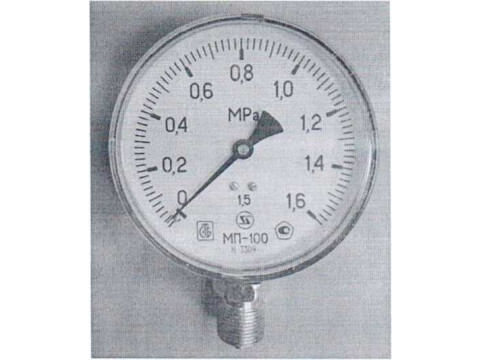

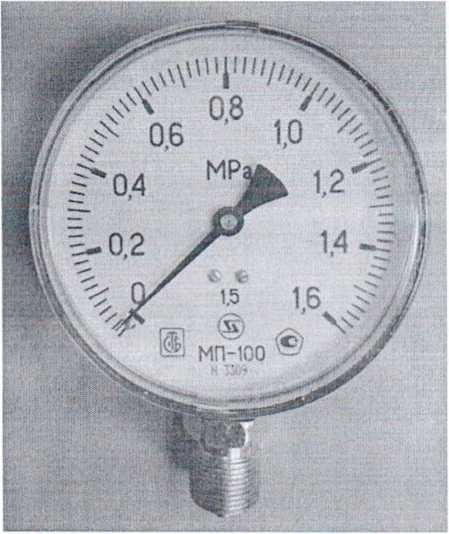

Манометр показывающий МП-100

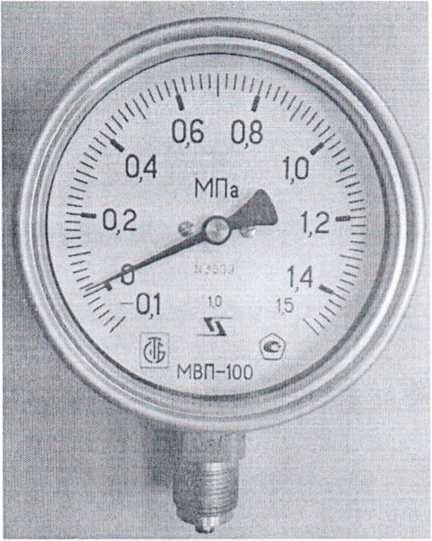

Мановакуумметр показывающий ' МВП-100

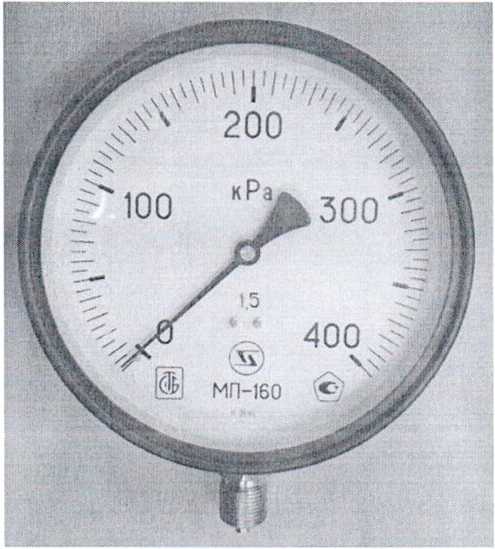

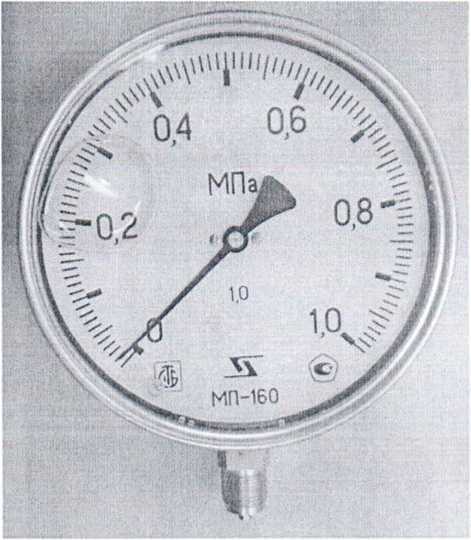

Манометр показывающий МП-160
Рисунок 1.1 - Фотографии общего вида приборов (изображение носит иллюстративный характер)
Манометр показывающий МП-160 с жидкостным наполнением

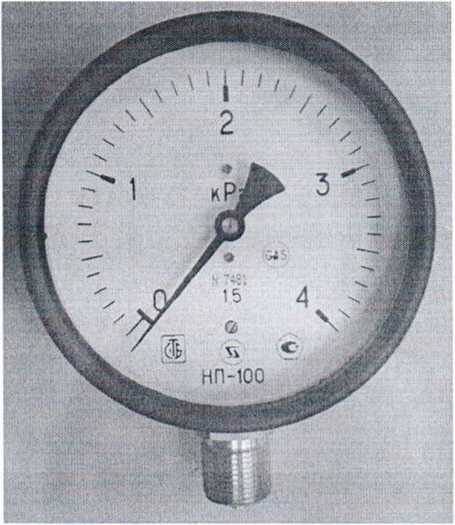

Напоромер показывающий НП-100

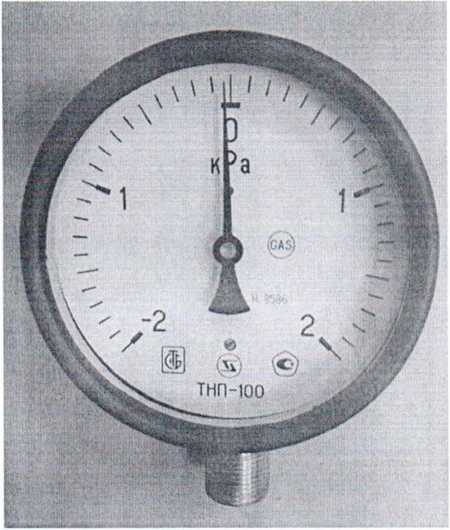

Тягонапоромер показывающий ТНП-100

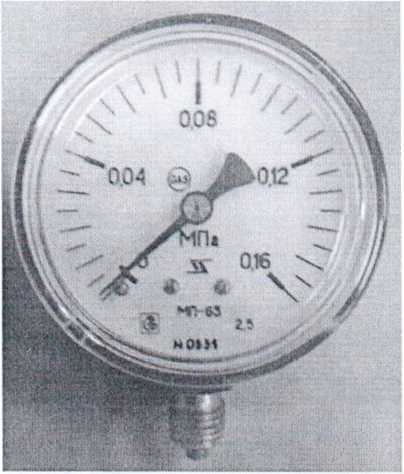

Манометр показывающий МП-63

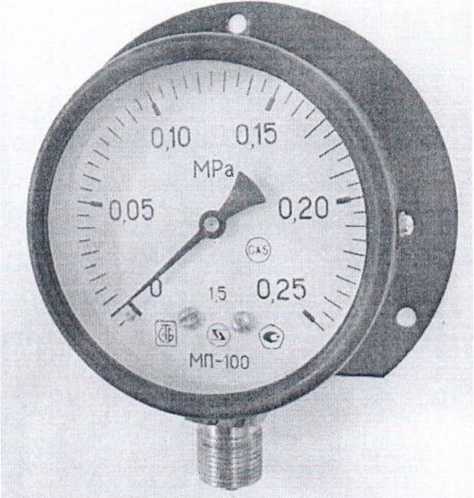

Манометр показывающий железнодорожного исполнения МП-ЮОМД/Фз-Дм-Жд
Рисунок 1.2 - Фотографии общего вида приборов (изображение носит иллюстративный характер)
Приложение 2 (обязательное)

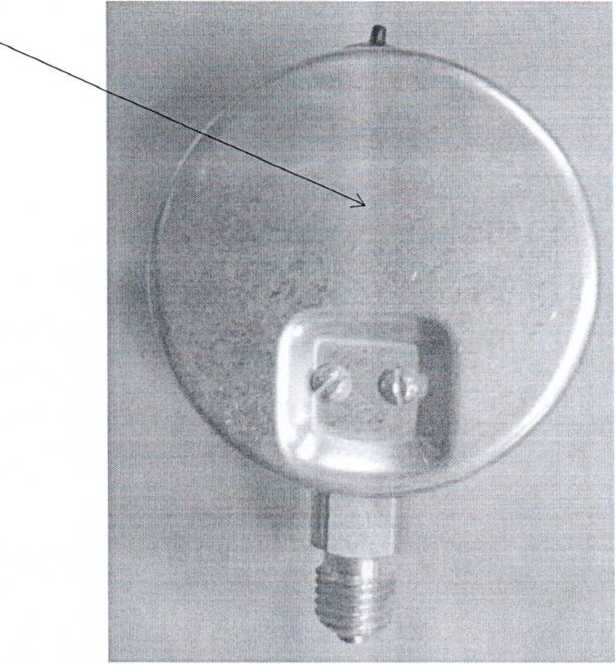

Схема (рисунок) с указанием места для нанесения знака поверки средств измерений
Место для нанесения
знака поверки
Рисунок 2.1 -Схема (рисунок) с указанием места для нанесения знака поверки
