Преобразователи давления измерительные PGS100, PAS100
Номер в ГРСИ РФ: | РБ 03 04 8600 22 |
---|---|
Раздел: | Средства измерений давления [4] |
Производитель / заявитель: | «ABB Power Technologies AB, High Voltage Products», Швеция |
Описание типа РБ 03 04 8600 22 [2022-02-17]
rb-03-04-8600-22_2022-02-17.pdf
|
Скачать |
Преобразователи давления измерительные PGS100, PAS100 (далее - преобразователи) предназначены для непрерывного измерения и преобразования значения измеряемого параметра (абсолютного или избыточного давления) нейтральных, агрессивных, газообразных, жидких сред и пара в цифровой сигнал HART и/или унифицированный выходной сигнал постоянного тока.
Информация по Госреестру
Основные данные | |
---|---|
Номер по Госреестру | РБ 03 04 8600 22 |
Наименование | Преобразователи давления измерительные PGS100, PAS100 |
Год регистрации | 2022 |
Номер сертификата | 14874 |
Дата регистрации | 2022-02-14 |
Срок действия | 2027-02-14 |
Получатель сертификата | «ABB S.p.A.», Италия |
Производитель / Заявитель
«ABB S.p.A.»
Адрес: Via Luigi Vaccani 4 - 22016 Tremezzina (Loc.Ossuccio) Como, Италия
Контакты: 0344 58111
Поверка
Межповерочный интервал / Периодичность поверки | 36 мес. |
Методика поверки | Поверка по СТБ 8069-2017 «СОЕИ РБ. Преобразователи давления измерительные. Методика поверки» |
Поверители
Скачать
Описание типа РБ 03 04 8600 22 [2022-02-17]
rb-03-04-8600-22_2022-02-17.pdf
|
Скачать |
Описание типа
Назначение
Преобразователи давления измерительные PGS100, PAS100 (далее - преобразователи) предназначены для непрерывного измерения и преобразования значения измеряемого параметра (абсолютного или избыточного давления) нейтральных, агрессивных, газообразных, жидких сред и пара в цифровой сигнал HART и/или унифицированный выходной сигнал постоянного тока.
Область применения - системы автоматического контроля, регулирования и управления технологическими процессами в различных отраслях промышленности.
Описание
Преобразователи состоят из двух функциональных блоков: первичного и вторичного. В состав первичного блока входят устройства, контактирующие с измеряемой средой и чувствительный элемент (далее - сенсор). В состав вторичного - электронные узлы и клеммная колодка. Оба блока заключены в единый цельнометаллический корпус. Для отображения измеряемой величины и конфигурирования преобразователя дополнительно в корпусе может быть ус тановлен жидкокристаллический дисплей (далее - ЖК-дисплей) с функцией подсветки экрана или без нее.
11од воздействием измеряемого давления чувствительный элемент преобразователя деформируется, при этом возникает электрический сигнал пропорциональный давлению, который подается на вторичный блок преобразователя, где. с помощью микропроцессора, преобразуется в унифицированный электрический выходной сигнал постоянного тока и (опционально) цифровой сигнал для передачи данных в автоматизированную систему и (или) вывода на панель оператора (ЖК-панель).
Вторичный блок преобразователей может иметь различные варианты функционального исполнения. которое уточняется при заказе: только аналоговый выходной сигнал постоянного тока (от 4 до 20 мА) либо совместно с HART, обеспечивающим передачу данных с помощью цифрового протокола связи HART и позволяющим осуществлять управление преобразователем с помощью внешних устройств (портативного коммуникатора или персонального компьютера). Преобразователи имеют возможность установки настраиваемого диапазона измерений (далее - НД) в интервале между нижним пределом диапазона измерений (далее -НПИ) и верхним пределом диапазона измерений (далее - ВПИ) применяемых сенсоров. Наибольшее и наименьшее настраиваемое значение НД для каждого сенсора приведены в таблице 3. Конфигурация диапазона измерений осуществляется с помощью клавиатуры преобразователя (при ее наличии), HART-коммуникатора, персонального компьютера или выносного индикатора (метрологический характеристики выносного индикатора не нормируются).
1(реобразователи имеют функцию настройки нуля по месту установки.
Преобразователи могут изготавливаться в общепромышленном и в искробезопасном исполнении для применения во взрывоопасных зонах и наружных установках в соответствии с указанной на них маркировкой взрывозащищенного оборудования.

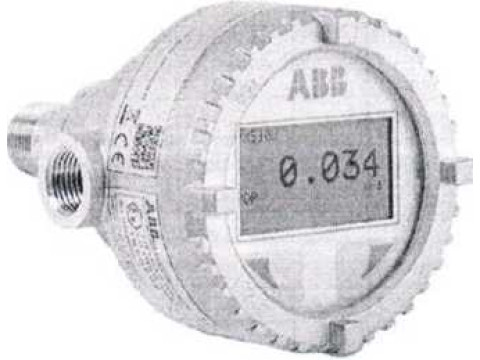

Внешний вид преобразователей приведен на рисунке 1.

Рисунок 1 Преобразователи серии PGS100, PAS100

Обязательные метрологические требования
Пределы измерений преобразователей модификации PGS100, PAS100 приведены в таблице 1.
Таблица 1
Модификация |
Измеряемый параметр |
Код сенсора |
Нижний предел измерений (ПНИ). кПа |
Верхний предел измерений (ВИИ), кПа |
PGS100 |
Избыточное давление, раз-режение |
С |
-6 |
6 |
F |
-40 |
40 | ||
L |
-100 |
250 | ||
D |
-100 |
1000 | ||
К |
-100 |
4000 | ||
R |
-100 |
10000 | ||
PAS100 |
Абсолютное давление |
С |
0 |
6 |
F |
0 |
40 | ||
L |
0 |
250 | ||
D |
0 |
1000 | ||
К |
0 |
4000 | ||
R |
0 |
10000 |
Пределы допускаемой основной приведенной погрешности приведены в таблице 2. Таблица 2
Исполнение |
Код сенсора |
Пределы допускаемой основной приведенной погрешности, % от ВПИ (у0), не более | |
PGS100, PAS100 |
С, F, L, D, К, R |
±0,25 |
±0,Г> |
Примечания: 1) Предел допускаемой основной приведенной погрешности 0,1 % обозначается на маркировочной табличке кодом «Е9» |
Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным метрологическим требованиям приведены в таблицах 3, 4.
Таблица 3
Наименование характеристики |
Значение | ||
Напряжение питания постоянного тока, В: - для общепромышленного исполнения -для искробезопасного исполнения |
от 10,5 до 42 от 10,5 до 30 | ||
Потребляемая мощность, Вт, не более: |
1 | ||
Масса, кг, не более: |
0,95 | ||
Габаритные размеры: | |||
- диаметр корпуса, мм, не более |
87 | ||
- высота корпуса, мм, не более |
138,3 | ||
Степень защиты оболочки по ГОСТ 14254-2015 (IEC 60529:2013) |
IP65, IP66, IP67, IP68 | ||
Нормальные условия эксплуатации: | |||
- температуры окружающего воздуха, °C |
от плюс 15 до плюс 25 | ||
- относительная влажность окружающего воздуха, % |
от 50 до 70 | ||
- атмосферное давление, кПа |
от 86 до 106 | ||
Рабочие условия эксплуатации: | |||
- температуры окружающей среды, °C: |
от минус 40 до плюс 85 | ||
- относительная влажность окружающей среды, %, |
от 0 до 100 | ||
- атмосферное давление, кПа |
от 86 до 106 | ||
Назначенный срок службы, лет |
20 | ||
Предельные значения настраиваемого диапазона измере-ний (НД), кПа |
код сенсора |
Максимальное значение |
Минимальное значение |
С |
6 |
0,3 | |
F |
40 |
2 | |
L |
250 |
12,5 | |
D |
1000 |
50 | |
К |
4000 |
200 | |
R |
10000 |
500 | |
Пределы допускаемой основной приведенной погрешности при установке настраиваемого диапазона измерений от 10:1 до 20:1 (ВПИ /11Д). % от В11И (у0), не более: |
±[0,25 + 0.01- ВПИ /НД-0,1] ± [0.01 • ВПИ/НД]1’ | ||
Примечания: 1) Предел допускаемой основной приведенной погрешности 0,1 % обозначается на маркировочной табличке кодом «Е9» |
Таблица 4_____________
I Наименование характеристики___Значение________________
Пределы допускаемой дополнительной
погрешности, вызванной изменением тем
пературы окружающей среды от нормальных в рабочем диапазоне температур, % от ВПИ (у г), не более:
- для сенсоров С, F ± [(0,15 • ВПИ + 0,15 • НД)/НД/28 • At]1’
- для сенсоров L, D. К. R ±[(0,10 • ВПИ+ 0,10 • НД)/НД/28 • At]1’ Примечания:
1) At - величина отклонения температуры окружающей среды от нормальной в рабочем диапазоне температур.
Пределы допускаемой приведенной погрешности с учетом влияния температуры окружающей среды рассчитываются по формуле у=^(у02+ут2), %______________________
Дополнительную информацию, не нашедшую отражения в таблицах настоящего описания типа, можно почерпнуть в технической документации производителя.
Комплектность
Основной комплект поставки включает:
- преобразователь давления измерительный PGS100 или PAS100 - 1 шт.;
- руководство по эксплуатации - 1 экз.;
- паспорт - 1 экз.
По дополнительному заказе поставляются:
- комплект монтажных частей - 1 компл.;
- портативный HAR1-коммуникатор - 1 шт.;
- выносной индикатор - 1 шт.
Место нанесения знака утверждения измерений типа средств
Знак утверждения типа наносится на титульный лист эксплуатационной документации.
Поверка
Осуществляется по СТБ 8069-2017 «Преобразователи давления измерительные. Методика поверки».
Сведения о методах измерений
Технические нормативные правовые акты и технические документы, устанавливающие: требования к типу средств измерений:
- документация фирмы-изготовителя «ABB S.p.A.» (Италия);
- 'ГР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах»;
- ТР ТС 020/2011 «Электромагнитная совместимость технических средств».
методику поверки:
- СТБ 8069-2017 «Преобразователи давления измерительные. Методика поверки»;
Перечень средств поверки
Основные средства поверки:
- микроманометр МКВ-250, диапазон измерений от 0 до 2,5 кПа, класс точности 0.02;
- микроманометр МКМ-4, класс точности 0,01, диапазон измерений от 100 до 4 000 Па;
- калибратор давления серии СРП 6000, диапазон измерений от минус 0,1 до 0 МПа, диапазон измерений от 0 до 0.025 МПа, диапазон измерений от 0 до 0,1 МПа, диапазон измерений абсолютного давления от 0 до 1,6 МПа, пределы допускаемой основной приведенной погрешности ±0,025 % от диапазона;
- манометр избыточного давления грузопоршневой Ml 1-2,5, диапазон измерений от 0 до 250 кПа, классы точности 0,01; 0,02; 0,05;
- манометр избыточного давления грузопоршневой МП-6, диапазон измерений от 0,04 до 0,6 МПа, классы точности 0,01; 0,02; 0.05;
- манометр избыточного давления грузопоршневой МП-60, диапазон измерений от 0,1 до 6 МПа, классы точности 0.01; 0,02: 0.05;
- манометр избыточного давления грузопоршневой МП-600, диапазон измерений от 1 до 60 МПа, классы точности 0.01; 0,02; 0,05;
- манометр избыточного давления грузопоршневой МП-2500, диапазон измерений от 5 до 250 Ml 1а, классы точности 0.01; 0,02: 0,05;
- мановакуумметр грузопоршневой МВП-2,5, диапазон измерений от минус 95 до плюс 250 кПа, классы точности 0.02; 0,05;
- мера электрического сопротивления Р 331, класс точности 0,01, сопротивление 100 Ом;
- магазин сопротивлений Р 4831, класс точности 0,02/2-10‘6, сопротивление до 111111.1 Ом;
- источник питания Б5-71/2М, диапазон воспроизведения напряжения постоянного тока от 0,01 до 50 В, пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока ±(0,008-иУст + 0,1 В); диапазон воспроизведения сипы постоянного тока от 0,01 до 6 А, пределы допускаемой абсолютной погрешности измерения силы постоянного тока ±(0,02- Гмакс 0,05 А);
- вольтметр универсальный В7-54/3, диапазон измерения напряжения постоянного тока от 100 мВ до 1 000 В. пределы погрешности измерения от ±(0.002 % от Uycr + 3 мкВ) до ± (0.007 % от иУст + 20 мВ); диапазон измерения напряжения переменного тока от 1 мВ до 700 В, пределы погрешности измерения от ±(0.3 % от UyC1 + 200 мкВ) до ±(1,0 % от UycT + 1,4 В); диапазон измерения силы постоянного тока от 0,5 до 2 А, пределы погрешности измерения от ±(0,035 % от 1уст + 100 мкА) до ±(0,045 % от IyCT + 100 мкА); диапазон измерения силы переменного тока от 0,01 до 2 А, пределы погрешности измерения от ±(0,15 % от 1уСТ + 2 мА) до ±(0,55 % от Ivcr + 2 мА); диапазон измерения сопротивления постоянному току от 10 до 20 МОм, пределы погрешности измерения от ±(0,01 % от RyCT + 3 мОм) до ±(0,04 % от RyCT+ 1 кОм);
- модем и (или) портативный коммуникатор на базе цифровых протоколов;
- персональный компьютер с USB-портом.
Допускается применение других средств поверки, обеспечивающих определение метрологических характеристик с требуемой точностью.
Все средства поверки должны быть поверены и иметь действующие свидетельства о государственной поверке и (или) знак государственной поверки.
Идентификация программного обеспечения
Программное обеспечение (далее - ПО) является встроенным, разделения на метрологически значимую и метрологически незначимую частей нет, не может быть изменено в процессе эксплуатации.
В функции ПО входят: сбор, передача, обработка, хранение, представление и з м е р ите ji ь н о й и иф о р м аци и.
Конструкция преобразователей исключает возможность несанкционированного влияния на ИО и измерительную информацию.
Номер версии прог раммного обеспечения не должен быть ниже версии 145.01.01.
Заключение о соответствии утвержденного типа требованиям технических норматив-шах правовых актов и/или технической документации производителя
Преобразователи давления измерительные PGS100, PAS100 соответствуют требованиям технической документации фирмы-изготовителя «ABB S.p.A.» (Италия), ТР ТС 012/2011, ТР ТС 020/2011.
