Манометры МТЭ, мановакуумметры МВТЭ технические электроконтактные

Назначение

Манометры МТЭ, мановакуумметры МВТЭ технические электроконтактные (в дальнейшем - приборы), предназначены для измерения избыточного и вакуумметрического давления неагрессивных некристаллизующихся жидкостей, газов, пара и управления внешними электрическими цепями от сигнализирующего устройства прямого действия.

Приборы могут использоваться в промышленности, энергетике, технологических системах транспортировки жидкости и газа, тепло- и газоснабжении.

Описание

Принцип действия приборов основан на преобразовании давления через деформацию упругого чувствительного элемента, связанного с помощью поводка с трибкосекторным механизмом, на оси которого закреплена показывающая стрелка, в поворот показывающей стрелки на угол, пропорциональный измеряемому давлению.

Приборы снабжены сигнализирующим устройством, срабатывающим при достижении заданного давления и замыкающим - размыкающим электрическую цепь приборов. Замыкание - размыкание цепи приборов, в свою очередь, позволяет управлять внешними электрическими цепями.

Сигнализирующее устройство имеет две контрольные стрелки с базовыми контактами. Контрольные стрелки устанавливают на максимум или минимум зоны контролируемого давления вручную при помощи специальной ручки. Показывающая стрелка приборов, несущая контакты, перемещаясь, замыкает - размыкает электрическую цепь прибора, если давление достигло значений, установленных контрольными стрелками. Для обеспечения более прочного электрического соединения на обратной стороне несущих контактов закреплены малые магниты.

Сигнализирующее устройство с магнитным поджатием контактов по подключению внешних цепей по ГОСТ 2405-88 может иметь исполнения: III - два размыкающих контакта; IV - два замыкающих контакта; V - два контакта, из которых один размыкающимиичмй замыкающий; VI - два контакта, из которых один замыкающий, другой разм ыкаютЙ^г^Г^

Базовое исполнение сигнализирующего устройства по подключению внешних цепей V по ГОСТ 2405-88.

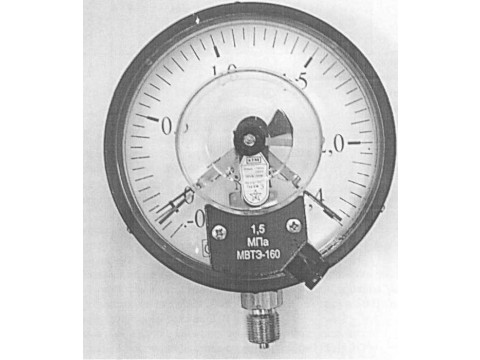

Внешний вид приборов приведен на рисунке 1.

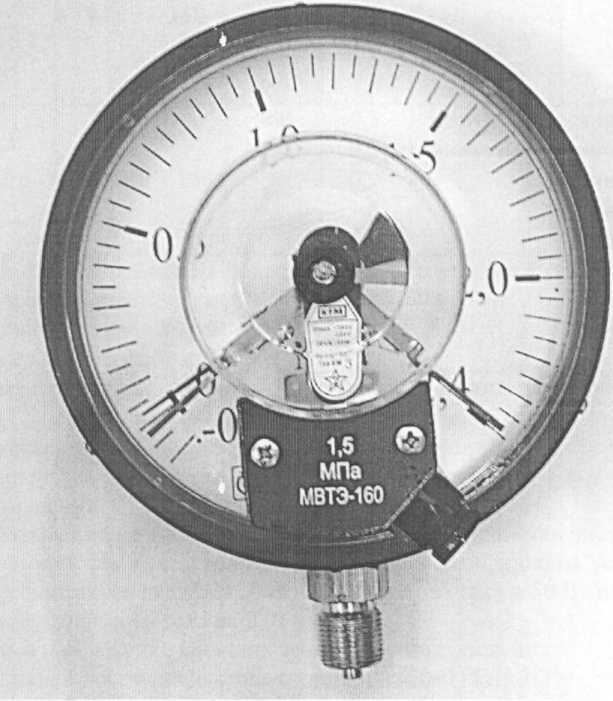

Рисунок 1 - Внешний вид приборов

Оттиск повсрительного клейма наносится на заднюю стенку корпуса прибора и в паспорт.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКМЕ ХАРАКТЕРНО ТИКИ

1 Наименование и тип прибора, верхний предел измерений, класс точности соответствуют приведенным в таблице 1.

Для документов

государственный реерР средств мирении Республики Беларусь

Таблица 1

Примечание - При поставках за пределы Республики Беларусь по заказу потреби те

ля допускается изготавливать:

- приборы в единицах измерения кгс/см2;

______- в других единицах измерения._______

2 Диапазон измерений избыточного и вакуумметрического давления равен диапазону показаний.

3 Диапазон уставок - от 5 % до 95 % диапазона измерений.

4 Минимальный диапазон уставок, задаваемых сигнализирующим устройством, равен 10 % диапазона измерений.

5 Число срабатываний контактов сигнализирующего устройства приборов - 8000р.

6 Разрывная мощность контактов приборов с сигнализирующим устройством с! магнитным поджатием контактов не более 30 В-A постоянного тока и 30 Вт переменного тока.

Значение коммутируемого тока от 0,01 да 1 А,

7 Номинальное напряжение внешних коммутируемых цепей:

- 380 В - для цепей переменного тока с частотой (50±1) Гц;

- 230 В - для цепей постоянного тока.

Отклонение напряжения от номинальных значений - от плюс 10 до минус 15 %.

8 Пределы допускаемой основной погрешности приборов, выраженные в процентах диапазона измерений, составляют ±1,5 %; ±2,5 % для приборов классов точности 1,5; 2,5 соответственно.

9 Вариация показаний приборов - не более абсолютного значения предела допускаемой основной погрешности измерений.

10 Пределы допускаемой основной погрешности срабатывания сигнализирующего устройства, выраженные в процентах диапазона измерений, составляют ±4 %.

11 Вариация срабатывания приборов с сигнализирующим устройством с магнитным поджатием контактов ~ не более абсолютного значения предела допускаемой основной погрешности срабатывания сигнализирующего устройства.

12 Приборы предназначены для работы при температурах окружающего воздуха от минус 50 °C до плюс 50 °C.

13 Масса приборов - не более 1,5 кг.

14 Средняя наработка на отказ приборов - 100000 ч по каждой функции.

15 Степень защиты оболочки - IF40 по ГОСТ 14254-96.

16 Полный средний срок службы приборов - не менее 10 лет.

[Государс1этый реестр] I среда в юмцжыЛ J \Jl*i дохумекг.*/

Знак утверждения типа

Знак Утверждения типа средств измерений наносится на циферблат прибора методом печати, а также на паспорт - типографским способом.

Комплектность

Комплект поставки приборов должен соответствовать указанному в таблице 2.

Таблица 2

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

ГОСТ 2405-88 "Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры. Общие технические условия".

ТУ BY 101472320.005-2006 "Манометры МТЭ, мановакуумметры МВТЭ технические электроконтактные. Технические условия".

Заключение

Манометры МТЭ, мано вакуумметры МВТЭ технические электроконтактные соответствуют ГОСТ 2405-88 и ТУ BY 101472320.005-2006.

Межповерочный интервал - не более 12 месяцев (при применении в сфере законодательной метрологии).

Научно-исследовательский испытательный центр БелГИМ.

г. Минск, Старовиленский тракт, 93, тел. 334-98-13.

Аттестат аккредитации № BY/112 02.1.0.0025.
