Преобразователи давления ПД150И

Номер в ГРСИ РФ:	РБ 03 04 10073 23
Раздел:	Средства измерений давления [4]
Производитель / заявитель:	ООО «Производственное Объединение ОВЕН», г. Москва

Скачать

Описание типа РБ 03 04 10073 23 [2023-06-29]

rb-03-04-10073-23_2023-06-29.pdf

Скачать

Нет данных о поставщике

Являетесь поставщиком? Разместите свои контакты в этом блоке! Подробнее в разделе Реклама

Описание: в соответствии с разделом «Описание средства измерений» Приложения.

Информация по Госреестру

Основные данные
Номер по Госреестру	РБ 03 04 10073 23
Наименование	Преобразователи давления ПД150И
Год регистрации	2023
Номер сертификата	16676
Дата регистрации	2023-06-29
Срок действия	2027-08-29
Получатель сертификата	ООО «Производственное Объединение ОВЕН», г. Москва, Российская Федерация

Производитель / Заявитель

ООО «Производственное Объединение ОВЕН», г. Москва, РФ

Адрес: 109518, г. Москва, 1-й Грайвороновский проезд, д.20, стр. 16

Контакты: тел: (495) 221-60-64, факс (495) 728-41-45, sales@owen.ru

Поверка

Межповерочный интервал / Периодичность поверки	24 месяца
Методика поверки	поверку проводить по КУВФ.406233.300-001МП «ГСИ. Преобразователи давления ПД150И. Методика поверки», согласованной в 2022 г.
Признание поверки	Первичная ООО «Завод № 423», г. Богородицк, Тульская обл., РФ (аттестат аккредитации - № РОСС.RU.0001.310261, шифр поверительного клейма - ГМД)(Комиссия №15-23).

Поверители

Скачать

Описание типа РБ 03 04 10073 23 [2023-06-29]

rb-03-04-10073-23_2023-06-29.pdf

Скачать

Описание типа

Назначение Комплектность Сведения о методах измерений

Назначение

Описание: в соответствии с разделом «Описание средства измерений» Приложения.

Обязательные метрологические требования: представлены в таблицах 1 -5.

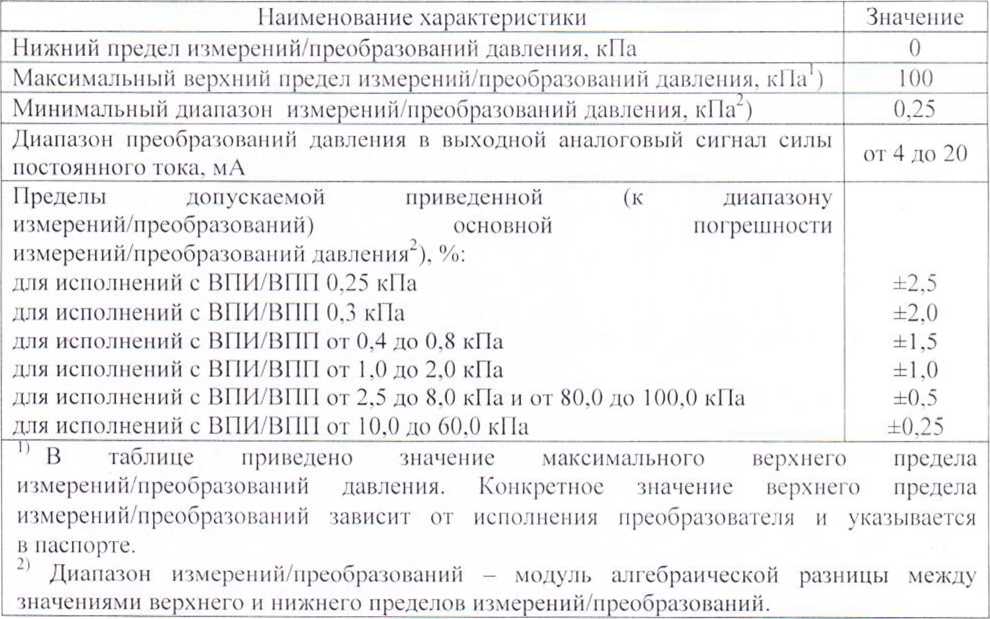

Таблица I - Обязательные метрологические характеристики преобразователей, измеряющих избыточное давление (с кодом типа измеряемого давления ДИ)

Таблица 2 - Обязательные метрологические характеристики

преобразователей, измеряющих дифференциальное давление (с кодом типа измеряемого давления ДД).

Наи м ено ван и е хара кте р и ст и к и	Значение
Нижний предел измерений/преобразований давления. кПа	0
Максимальный верхний предел измерений/преобразований давления. кПа1'	100
Минимальный диапазон измерений/преобразований давления. к11а'1	0,25
Максимальный диапазон измерений/преобразований давления. кПа"	100
Диапазон преобразований давления в выходной аналоговый сигнал силы постоянного тока, мА	от 4 до 20
Пределы допускаемой приведенной (к диапазону измерений/преобразований) основной погрешности измерений/преобразований давления"), %: для исполнений с BI1И/В1II1 0,25 к! 1а для исполнений с ВПИ/ВПП от 0.3 до 0.8 кПа для исполнений с ВПИ/ВПП от 1.0 до 2.0 кПа для исполнений с ВПИ/ВПП от 2.5 до 8.0 кПа и от 80.0 до 100.0 кПа для исполнений с ВПИ/ВПП от 10,0 до 60.0 кПа	±2.5 ±1.5 ±1.0 ±0.5 ±0.25

’ В таблице приведено значение максимального верхнего предела измерений/преобразований давления. Конкретное значение верхнего предела измерений/преобразований зависит от исполнения преобразователя и указывается в паспорте.

Диапазон измерений/преобразований — модуль алгебраической разницы между значениями верхнего и нижнего пределов измерений/преобразований.

Таблица 3 - Обязательные метрологические характеристики

преобразователей, измеряющих вакуумметрическое давление (с кодом типа измеряемого давления ДВ).

11 а и м е 11 о ва 11 и е хара кте р и сти к и	Значение
Нижний предел измерений/преобразований давления. кПа	0
Максимальный верхний предел измерений/преобразований давления. кПа11	-100
Минимальный диапазон измерений/преобразований давления. кПа2'	0,25
Максимальный диапазон измерений/преобразований давления. кПа21	100
Диапазон преобразований давления в выходной аналоговый сигнал силы постоянного тока. мА	от 4 до 20
Пределы допускаемой приведенной (к диапазону измерений/преобразований) основной погрешности измерений/преобразований давления"). %: для исполнений с Bl II1/BIII1 0.25 кПа для исполнений с ВПИ/ВПП от 0.3 до 0.8 кПа для исполнений с ВПИ/ВПП от 1.0 до 2.0 кПа для исполнений с ВПИ/ВГП1 от 2.5 до 5.0 кПа для исполнений с ВПИ/ВГП 1 от 6.0 до 30,0 кПа и от 50,0 до 100.0 кПа	±2.5 ±1.5 ±1,0 ±0,5 ±0,25
1 ) \| у В таблице приведены значения максимальных верхних пределов измерений/преобразований давления. Конкретное значение верхнего предела измерений/преобразований зависит от исполнения преобразователя и указывается в паспорте. Диапазон измерений/преобразований - модуль алгебраической разницы между значениями верхнего и нижнего пределов измерений/преобразований.

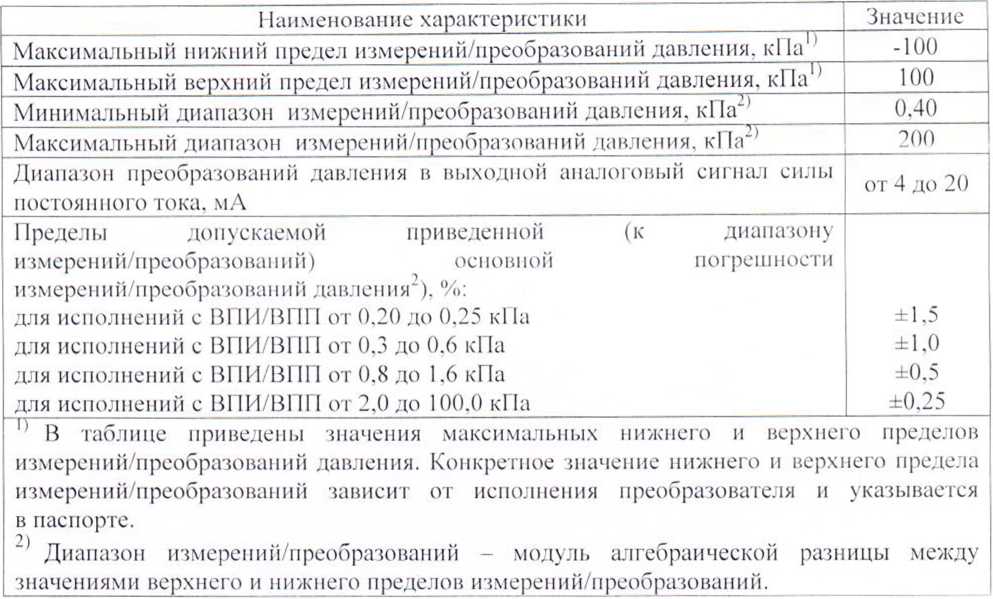

Таблица 4 - Обязательные метрологические характеристики

преобразователен, измеряющих избыточно-вакуумметрическое давление (с кодом типа измеряемого давления ДИВ).

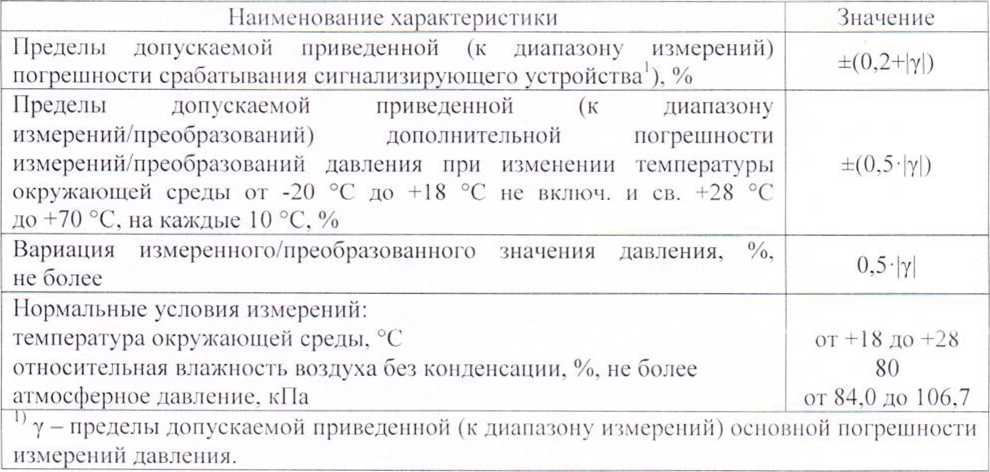

Таблица 5 - Обязательные метрологические характеристики

преобразователей (с кодами типа измеряемого давления ДИ, ДД, ДВ, ДИВ).

Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным метрологическим требованиям:

представлены в таблице б.

Таблица 6

Наименование характерце гики	Значение
Цифровые интерфейсы	RS-485
Рабочие условия измерений: температура окружающей среды, °C относительная влажность воздуха без конденсации при температуре окружающего воздуха +35 °C, %, не более атмосферное давление. кПа	от -20 до +70 85 от 84.0 до 106.7
Напряжение питания постоянного тока, В	от 20 до 60 (номинальное 24)
Параметры питания переменного тока: напряжение. В частота. Гц	от 90 до 264 (номинальное 230) от 47 до 63 Гц (номинальная 50)
Потребляемая мощность. Вт, не более	8.0
Масса, кг. не более	0.4
Габаритные размеры (длинахвысотахглубина). мм. нс более: тип корпуса 809 (щитовое крепление) тип корпуса 899 (настенное крепление)	96х96х87 105х137х60
Средняя наработка на отказ, ч	500000
Средний срок службы, лет	12

Комплектность

Место нанесения знака утверждения типа средств измерений: на средстве измерений и/или на эксплуатационных документах.

Сведения о методах измерений

Поверка осуществляется по КУВФ.406233.300-001МП «Государственная система обеспечения единства измерений. Преобразователи давления ПД150И. Методика поверки», согласованной в 2022 г.

Технические нормативные правовые акты и технические документы, устанавливающие:

требования к типу средств измерений: в соответствии с разделом «Нормативные документы, устанавливающие требования к типу средств и з м е р е 11 и й » П р и л о ж е 11 и я.

Идентификация программного обеспечения: в соответствии с таблицей 2

Приложения.

Программное обеспечение: в соответствии с разделом «Программное обеспечение» Приложения.
