Тензорезисторы фольговые ФК
| Номер в ГРСИ РФ: | РБ 03 03 6870 18 |
|---|---|
| Раздел: | Средства измерений силы и твердости [3] |
| Категория: | Тензорезисторы |
| Производитель / заявитель: | ООО УК "СИБТЕНЗОПРИБОР", г. Кемерово |
|
Описание типа РБ 03 03 6870 18 [2019-02-19]
rb-03-03-6870-18_2019-02-19.pdf
|
Скачать |
Тензорезисторы фольговые ФК (талее - тензорезисторы) предназначены для измерения деформаций в деталях машин и конструкций при статических и динамических нагрузках, а также в качестве чувствительных элементов первичных преобразователей различных физических величин.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 03 6870 18 |
| Наименование | Тензорезисторы фольговые ФК |
| Год регистрации | 2018 |
| Номер сертификата | 12261 |
| Дата регистрации | 2018-12-20 |
| Срок действия | 2022-08-03 |
| Получатель сертификата | ООО УК "СИБТЕНЗОПРИБОР", г. Кемерово, Российская Федерация (RU) |
Производитель / Заявитель
ООО УК "СИБТЕНЗОПРИБОР"
Адрес: г. Кемерово, пер. Щегловский, д. 1, офис 4
Контакты: (384-2) 77-75-35
Поверка
| Межповерочный интервал / Периодичность поверки | - |
| Метрологическое обеспечение | Тензорезисторы метрологически НЕ обеспечены в Республике Беларусь ввиду отсутствия рабочего эталона деформации 1-го разряда по ГОСТ 8.543-86, системы измерительной тензометрической СТММ. |
| Методика поверки | Первичную поверку проводить по документу МП 4.28.003-2017. Подлежат выборочной первичной поверке при выпуске из производства. |
| Признание поверки | Первичная при выпуска на производства: СНИИМ (аттестат аккредитации - №RA.RU.311579, шифр поверительного клейма - Н)(НТК №12-18). |
Поверители
Скачать
|
Описание типа РБ 03 03 6870 18 [2019-02-19]
rb-03-03-6870-18_2019-02-19.pdf
|
Скачать |
Описание типа
Назначение
Тензорезисторы фольговые ФК (талее - тензорезисторы) предназначены для измерения деформаций в деталях машин и конструкций при статических и динамических нагрузках, а также в качестве чувствительных элементов первичных преобразователей различных физических величин.
Описание
Конструктивно тензорезисторы состоят из чувствительного элемента, изготовленного из тонкой фольги, закрепленной с помощью связующего на подложке. От воздействия внешних факторов окружающей среды чувствительный элемент тензорезисторов сверху защищен пленочным Слоем непроводящего материала (протекторная защита). Тензорезисторы предназначены для разовой наклейки и являются невосстанавливаемыми изделиями.
Принцип действия тензорезисторов основан на тензорезистивном эффекте, то есть на свойстве проводников изменять свое сопротивление при деформации.
Конструктивные конфигурации тензорезисторов:
' - одиночные тензорезисторы с параллельным расположением нитей чувствительного элемента относительно продольной оси тензорезисторов и способностью измерять деформации растяжения или сжатия при одноосном напряженном состоянии;
- тснзорезисторные розетки с расположением двух, трех и четырех чувствительных элементов на одной подложке под определенным углом (45°, 90°, 120°. 180°) и способностью измерять деформации сдвига или деформации в двух или трех направлениях, совпадающих с главными осями тензорезисторов;
- тензорсзисторная мембрана для измерений радиальных и тангенциальных деформаций.
Условное обозначение тензорезисторов имеет следующий вид:
[l]0K[Il]-[III|-[IV]-[vf-[VI]-[Vri].
Группа знаков [I] - тип подложки: 1 - клеевая основа; 2 - бумага: 3 - полимерная пленка; 4 - сталь.
Знак «ФК» - обозначение типа чувствительного элемента (фольга константановая).
Группа знаков [II] - конфигурация чувствительного элемента: П - одиночные; Р1...Р10 -розетки; М1...М2 - мембраны.
Группа знаков [III] - длина чувствительного элемента (номинальная база), мм.
Группа знаков [IV] - номинальное электрическое сопротивление. Ом.
Группа знаков [V] - группа показателей точности.
Группа знаков [VI] - температурный коэффициент линейного расширения материала без множителя КГ*, при установке на который тензорезистор является термокомпенсированным.
Группа знаков [VII] - исполнение: С - стандартные выводы; С1 - без выводов; С2 -нестандартные выводы; СЗ - без защитного покрытия; С4 - без выводов и защитного покрытия; С5 - без выводов е облуженными точками.

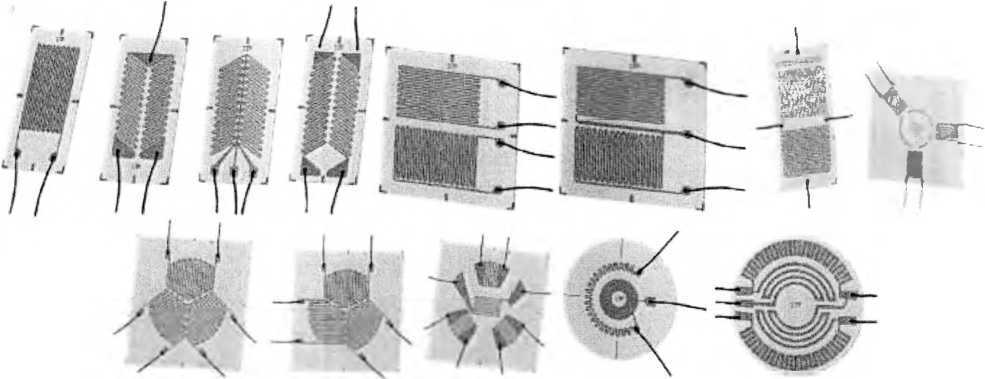

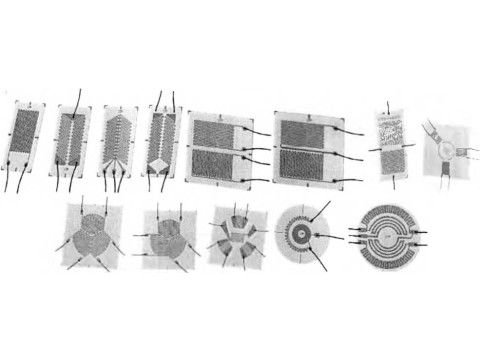

Общий вид тензорезисторов фольговых ФК представлен на рисунке 1.
Рисунок 1 - Общий вид тензорезисторов фольговых ФК
Технические характеристики
Типоразмеры, номинальная база, номинальное электрическое сопротивление, габаритные размеры (без толщины) тензорезисторов ФК приведены в таблице 2, метрологические характеристики - в таблице 1, общие характеристики для всех видов тензорезисторов - в таблице 3.
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерения деформации, млн'1 |
±3000 |
|
Номинальная база, мм |
0,5; 1,0; 2,0; 3.0; 4,0; 5,0; 6,0; 8,0; 10,0; 15,0; 20,0; 30,0; 40,0; 50,0; 60,0 |
|
Допустимое отклонение от номинальной базы, % |
±26 |
|
Номинальное сопротивление. Ом |
50, 100; 120; 200; 350; 400; 700; 1000 |
|
Предельное относительное отклонение сопротивления в партии от номинального для групп качества А, Б, В соответственно, %, не более |
±0,35; ±0,8; ±1,0 |
|
Среднее значение чувствительности при нормальных условиях |
от 1,90 до 2,30 |
|
Среднее квадратическое отклонение (СКО) чувствительности при нормальных условиях для групп качества А, Б, В, соответственно, не более |
0,02; 0,03; 0,05 |
|
Нелинейность функции преобразования при нормальных условиях для групп качества А, Б, В соответственно, %, не более |
1; 2; 3 |
|
Среднее значение часовой ползучести при нормальных условиях для групп качества А, Б, В соответственно, %, не более |
±0,5; ±1,0; ±1,5 |
|
СКО часовой ползучести при нормальных условиях для групп качества А, Б, В соответственно, %, не более |
0,5; 1.0; 1,5 |
|
СКО погрешности аппроксимации функции влияния температуры на чувствительность для групп качества А, Б, В, соответственно, не более |
0,02; 0,04; 0,07 |
|
Тродолжеиие таблицы 1 | |
|
Наименование характеристики |
Значение |
|
Температурная характеристика сопротивления (ТХС), где t - температура в °C; Со, Ci, С2 и С\- коэффициенты |
£{г) = С0 -+С, t + С2 t1 + С3 Р |
|
СКО погрешности аппроксимации, мкОм/Ом, не более |
10; 40; 100 |
|
Максимальное значение ТХС в рабочей области значений температуры, для групп качества А, Б, В, соответственно, мкОм/Ом, не более |
800; 1300; 1800 |
|
СКО максимального значения ТХС в рабочей области значений температуры для групп качества А, Б и В соответственно, мкОм/Ом, не более |
20; 50 и 100 |
|
Среднее значение воспроизводимости начального сопротивления для групп качества А, Б, В соответственно, мкОм/Ом, не более |
20; 40; 80 |
|
СКО воспроизводимости начального сопротивления для групп качества А, Б, В соответственно, мкОм/Ом, не более |
30; 50; 75 |
|
Среднее значение часового дрейфа при максимальной температуре для групп качества А, Б, В соответственно, мкОм/Ом, не более |
±20; ±100; ±500 |
|
СКО часового дрейфа при максимальной температуре для групп качества А, Б, В соответственно, мкОм/Ом, не более |
5; 20; 60 |
|
Минимальное значение сопротивления изоляции в рабочей области значений температуры для групп качества А, Б, В соответственно, МОм |
200;50;10 |
Таблица 2 - Основные технические характеристики
|
Обозначение (группа знаков ФК[1Г|-[Ш]-[IV]) |
Номинальное сопротивление, Ом |
Номинальная база (длина тензо-решетки), мм |
Длина подложки, мм |
Ширина подложки, мм |
1 Внешний вид |
|
ФКП-0,5-100 |
100 |
0,5 |
5,0 |
2,3 |
<-? i /j |
|
ФКП-0,5-120 |
120 |
0,5 |
3,0 |
2,6 | |
|
ФКП-1-50 |
50 |
1 |
6,6 |
5,5 | |
|
ФКП-1-100 |
100 |
I |
6,0 |
4,7 | |
|
ФКП-1-120 |
120 |
1 |
4.3 |
3,5 | |
|
ФКП-1-200 |
200 |
1 |
6,0 |
4,7 | |
|
ФКП-1-350 |
350 |
1 |
4,8 |
3,4 | |
|
ФКП-2-120 |
120 |
2 |
6,2 |
3,4 | |
|
ФКП-2-350 |
350 |
2 |
6,5 |
4,5 | |
|
ФКП-2-700 |
700 |
2 |
7,5 |
4,4 | |
|
ФКП-2-IOOO |
1000 |
2 |
7,2 |
4,5 | |
|
ФКП-3-100 |
100 |
3 |
8,5 |
5,7 | |
|
ФКП-3-120 |
120 |
3 |
6,4 |
3,5 | |
|
ФКП-3-200 |
200 |
3 |
8,3 |
4,7 | |
|
ФКП-3-350 |
350 |
3 |
7,4 |
4,4 | |
|
ФКП-3-400 |
400 |
3 |
8,3 |
7.2 | |
|
Ф КП-3-700 |
700 |
3 |
10,9 |
5,9 | |
|
ФКП-3-1000 |
1000 |
3 |
10.9 |
5.9 |
|
Обозначение (группа знаков ФК[11]-[1П]-[IV]) |
Номинальное сопротивление, Ом |
Номинальная база (длина тепзо-решетки), мм |
Длина подложки, мм |
Ширина подложки, мм |
Внешний вид |
|
ФКП-4-120 |
120 |
4 |
8,2 |
3,6 |
_ *- 4 |
|
ФКП-4-200 |
200 |
4 |
8,0 |
3.6 | |
|
ФКП-4-350 |
350 |
4 |
8,2 |
4,2 | |
|
ФКП-4-700 |
700 |
4 |
10,7 |
5,8 | |
|
ФКП-4-1000 |
1000 |
4 |
10,7 |
5,8 | |
|
ФКП-5-Ю0 |
100 |
5 |
10,0 |
4,7 | |
|
ФКП-5-120 |
120 |
5 |
10,0 |
4,0 | |
|
Ф КП-5-200 |
200 |
5 |
11,0 |
5,0 | |
|
ФКП-5-350 |
350 |
5 |
10,7 |
5Д | |
|
ФКП-5-400 |
400 |
5 |
11,0 |
5,0 | |
|
ФКП-5-700 |
700 |
5 |
10,7 |
5,8 | |
|
ФКП-5-1000 |
1000 |
5 |
11,0 |
4,9 | |
|
ФКП-6-120 |
120 |
6 |
9,7 |
4,2 | |
|
ФКП-6-200 |
200 |
6 |
10,7 |
4,8 | |
|
ФКП-6-350 |
350 |
6 |
10,4 |
5,4 | |
|
ФКП-6-700 |
700 |
6 |
11,0 |
4,9 | |
|
ФКП-6-1000 |
1000 |
6 |
13,9 |
5,9 | |
|
ФКП-8-120 |
120 |
8 |
12,2 |
43 | |
|
ФКП-8-200 |
200 |
8 |
11,0 |
6,0 | |
|
ФКП-8-350 |
350 |
8 |
11,2 |
7,4 | |
|
ФКП-8-700 |
700 |
8 |
11,2 |
7,4 | |
|
ФКП-8-1000 |
1000 |
8 |
12,0 |
7,6 | |
|
ФКП-10-100 |
100 |
10 |
15,0 |
3,7 | |
|
ФКП-10-120 |
120 |
10 |
15,0 |
4,0 | |
|
ФКП-10-200 |
200 |
10 |
22,0 |
7,7 | |
|
ФКП-10-350 |
350 |
10 |
13.8 |
6,6 | |
|
ФКП-10-400 |
400 |
10 |
15,0 |
5,4 | |
|
ФКП-10-700 |
700 |
10 |
15,0 |
6,6 | |
|
ФКП-10-1000 |
1000 |
10 |
18,0 |
8,0 | |
|
ФКП-15-100 |
100 |
15 |
24 |
4,7 | |
|
ФКП-15-120 |
120 |
15 |
24 |
4.7 | |
|
ФКП-15-200 |
200 |
15 |
20,0 |
4,4 | |
|
ФКП-15-350 |
350 |
15 |
20,0 |
5,8 | |
|
ФКП-15-400 |
400 |
15 |
20,0 |
5,8 | |
|
ФКП-15-700 |
700 |
15 |
20,0 |
6,6 | |
|
ФКП-15-1000 |
1000 |
15 |
20,0 |
6,8 | |
|
ФКП-20-100 |
100 |
20 |
29,5 |
4,7 | |
|
ФКП-20-120 |
120 |
20 |
28,9 |
7,2 | |
|
ФКП-20-200 |
200 |
20 |
25,0 |
4,7 | |
|
ФКП-20-350 |
350 |
20 |
25,0 |
4,7 | |
|
ФКП-20-400 |
400 |
20 |
25.0 |
4,7 | |
|
Ф КП-20-700 |
700 |
20 |
25,0 |
7,0 | |
|
ФКП-20-1000 |
1000 |
20 |
25,0 |
7,2 | |
|
ФКП-30-120 |
120 |
30 |
37.0 |
5,2 | |
|
ФКП-30-350 |
350 |
30 |
37,0 |
5.2 |
|
Обозначение (группа знаков ФК[П]- |
Номинальное сопротивление, Ом |
Номинальная база (длина тензо-решетки). мм |
Длина подложки, мм |
Ширина подложки, мм |
Внешний вид | |
|
ФКП-30-700 |
700 |
30 |
37,0 |
6,0 | ||
|
ФКП-ЗО-ЮОО |
1000 |
30 |
37,0 |
6.2 |
г 4 7 №№№ | |
|
ФКП-40-100 |
100 |
40 |
52,0 |
7,2 | ||
|
ФКП-40-120 |
120 |
40 |
52,0 |
7,2 | ||
|
ФКП -40-350 |
350 |
40 |
52,0 |
7,2 | ||
|
ФКП-40-700 |
700 |
40 |
52,0 |
7,6 | ||
|
ФК1МО-1000 |
1000 |
40 |
52,0 |
7.8 | ||
|
ФКП-50-100 |
100 |
50 |
64,0 |
7.0 | ||
|
ФКП-50-120 |
120 |
50 |
64,0 |
7,0 | ||
|
ФКП-50-350 |
350 |
50 |
64,0 |
7,0 | ||
|
ФКП-50-700 |
700 |
50 |
64,0 |
8,0 |
f J | |
|
ФКП-50-1000 |
1000 |
50 |
64,0 |
8,2 |
1 11 | |
|
ФКП-60-100 |
100 |
60 |
68,0 |
6,8 | ||
|
ФКП-60-120 |
120 |
60 |
68,0 |
6,8 | ||
|
ФКП-60-350 |
350 |
60 |
68,0 |
6,8 | ||
|
ФКП-60-700 |
700 |
60 |
68,0 |
7,2 | ||
|
ФКП-60-1000 |
1000 |
60 |
68,0 |
7,3 | ||
|
ФКР1-2-100 |
100 |
2 |
5,8 |
7,0 | ||
|
ФКР1-2-120 |
120 |
2 |
5,8 |
7,0 | ||
|
ФКР1 -2-350 |
350 |
2 |
8,8 |
5.6 | ||
|
ФКР1-3-2ОО |
200 |
3 |
11,2 |
10,0 | ||
|
ФКР1-3-350 |
350 |
3 |
8,8 |
6,8 | ||
|
ФКР1-3-400 |
400 |
3 |
15,5 |
8,0 | ||
|
ФКР1-4-350 |
350 |
4 |
8,2 |
8,2 | ||
|
ФКР 1-5-200 |
200 |
5 |
17,5 |
12,7 | ||
|
ФКР 1-5-400 |
400 |
5 |
17,5 |
12,7 | ||
|
ФКР1-6-350 |
350 |
6 |
11,0 |
10,5 | ||
|
ФКР1-10-200 |
200 |
10 |
20,5 |
19,0 | ||
|
ФКР1-10-400 |
400 |
10 |
20,5 |
19,0 | ||
|
ФКР2-2-100 |
100 |
2 |
5,8 |
7,0 |
г * л ! > | |
|
ФКР2-2-120 |
120 |
2 |
5,8 |
7,0 | ||
|
ФКР2-2-350 |
350 |
2 |
8,8 |
5,6 | ||
|
ФКР2-3-200 |
200 |
3 |
11,2 |
10,0 | ||
|
ФКР2-3-350 |
350 |
3 |
8,8 |
6,8 | ||
|
ФКР2-3-400 |
400 |
3 |
15,5 |
8,0 | ||
|
ФКР2-4-350 |
350 |
4 |
8,2 |
8,2 | ||
|
ФКР2-5-200 |
200 |
5 |
17,5 |
12,7 | ||
|
ФКР2-5-400 |
400 |
5 |
17,5 |
12.7 | ||
|
ФКР2-6-350 |
350 |
6 |
11,0 |
10,5 | ||
|
ФКР2-10-200 |
200 |
10 |
20,5 |
19,0 | ||
|
ФКР2-10-400 |
400 |
10 |
20,5 |
19.0 | ||
|
Обозначение (группа знаков ФК[П]-(1П1-[IV]) |
Номинальное сопротивление, Ом |
Номинальная база (длина тензо-решедки), .мм |
Дита подложки, мм |
Ширина подложки, м.м |
Внешний вид |
|
ФКРЗ-2-100 |
100 |
2 |
5,8 |
7,0 |
■ |
|
ФКРЗ-2-120 |
120 |
2 |
5,8 |
7,0 | |
|
ФКРЗ-2-350 |
350 |
2 |
8,8 |
5,6 | |
|
ФКРЗ-З-200 |
200 |
3 |
11,2 |
10,0 |
г / 1 1 |
|
ФКРЗ-3-350 |
350 |
3 |
8,8 |
6,8 | |
|
ФКРЗ-З-400 |
400 |
3 |
15,5 |
8,0 | |
|
ФКРЗ-4-350 |
350 |
4 |
8.2 |
8,2 | |
|
ФКРЗ-5-200 |
200 |
5 |
17,5 |
12,7 | |
|
ФКРЗ-5-400 |
400 |
5 |
17,5 |
12,7 | |
|
ФКРЗ-6-350 |
350 |
6 |
11,0 |
10,5 | |
|
ФКРЗ-10-200 |
200 |
10 |
20,5 |
19,0 | |
|
ФКРЗ-10-400 |
400 |
10 |
20,5 |
19,0 | |
|
ФКР4-2-100 |
100 |
2 |
5,6 |
7,2 | |
|
ФКР4-2-120 |
120 |
2 |
5,6 |
7,2 | |
|
ФКР4-2-350 |
350 |
2 |
6,0 |
7,5 |
Г?— |
|
ФКР4-3-100 |
100 |
3 |
6,5 |
8,5 | |
|
ФКР4-3-120 |
120 |
3 |
6,5 |
8,5 | |
|
ФКР4-3-350 |
350 |
3 |
6,6 |
8,9 | |
|
ФКР4-4-100 |
100 |
4 |
8,0 |
11,0 | |
|
ФКР4-4-120 |
120 |
4 |
8,0 |
11,0 |
I |
|
ФКР4-4-350 |
350 |
4 |
7,8 |
10,0 | |
|
ФКР4-5-400 |
400 |
5 |
12,5 |
10,7 | |
|
ФКР4-6-350 |
350 |
6 |
10,0 |
14,4 | |
|
ФКР5-2-1ОО |
100 |
2 |
5,6 |
6,6 | |
|
ФКР5-2-120 |
120 |
2 |
5,6 |
6,6 | |
|
ФКР5-2-350 |
350 |
2 |
7,8 |
6,2 |
? |
|
ФКР5-3-1ОО |
100 |
3 |
8,8 |
6,6 | |
|
ФКР5-3-120 |
120 |
3 |
8,8 |
6,6 |
f |
|
ФКР5-3-35О |
350 |
3 |
9,8 |
6,8 |
— |
|
ФКР5-4-100 |
100 |
4 |
10,0 |
7,6 | |
|
ФКР5-4-120 |
120 |
4 |
10,0 |
7.6 | |
|
ФКР5-4-350 |
350 |
4 |
10,0 |
7,8 | |
|
ФКР5-6-350 |
350 |
6 |
14.0 |
10,0 |
|
Обозначение (группа знаков ФК[П]-[Ш]- [IV]) |
Номинальное сопротивление. Ом |
Номинальная база (длина тензо-решетки), мм |
Длина подложки, мм |
.......... " ....... Ширина подложки. мм |
Внешний вид | |
|
ФКР6-3-200 |
200 |
3 |
14,3 |
7,3 |
■ IB |
1 в. |
|
ФКР6-3-400 |
400 |
3 |
14,4 |
7.3 | ||
|
ФКР6-5-200 |
200 |
5 |
22,1 |
9,5 | ||
|
ФКР6-5-400 |
400 |
5 |
22,1 |
9,5 | ||
|
ФКР6-10-200 |
200 |
10 |
34,0 |
14,6 | ||
|
ФКР6-10-400 |
400 |
10 |
34,0 |
14,6 | ||
|
ФКР7-3-100 |
100 |
3 |
20,0 |
20,0 |
ч, я |
i |
|
ФКР7-3-200 |
200 |
3 |
20,0 |
20,0 | ||
|
ФКР8-5-100 |
100 |
5 |
12,0 |
12.0 | ||
|
ФКР8-10-200 |
200 |
10 |
17,0 |
17,0 | ||
|
ФКР8-15-200 |
200 |
15 |
23,0 |
23,0 | ||
|
ФКР9-5-100 |
100 |
5 |
12,0 |
12,0 |
- 1 |
4 |
|
ФКР9-10-200 |
200 |
10 |
17,0 |
17,0 | ||
|
ФКР9-15-200 |
200 |
15 |
23,0 |
23,0 | ||
|
ФКР10-3-100 |
100 |
3 |
13,5 |
13.5 |
-44 - | |
|
ФКР 10-5-100 |
100 |
5 |
20,0 |
20,0 |
9 1 / у |
у. |
|
Обозначение (группа знаков ФК[П]-[1П]- [IV]) |
Номинальное сопротивление. Ом |
Номинальная база (длина тензо-решетки), мм |
Длина подложки, мм |
Ширина подложки, мм |
Внешний вид |
|
ФКМ 1-3-100 |
100 |
3 |
5,5 |
5,5 | |
|
ФКМ1-5-200 |
200 |
5 |
7,3 |
7,3 | |
|
ФКМ2-5-100 |
100 |
5 |
7,3 |
7.3 | |
|
ФКМ2-5-200 |
200 |
5 |
7,3 |
7,3 | |
|
ФКМ2-10-100 |
100 |
10 |
10,0 |
10,0 | |
|
ФКМ2-1О-35О |
350 |
10 |
10,0 |
10,0 | |
|
ФКМ2-15-350 |
350 |
15 |
15,0 |
15,0 | |
|
ФКМ2-20-200 |
200 |
20 |
22,0 |
22,0 | |
|
ФКМ2-20-350 |
350 |
20 |
20,2 |
20,2 |
Таблица 3 - Общие характеристики для всех видов тензорезисторов
|
Наименование характеристики |
Значение |
|
Максимальный рабочий ток питания, мА |
25 |
|
Масса, г, не более |
0,5 |
|
Нормальные условия: - температура воздуха, °C - относительная влажность, % |
от + 18 до +25 от 30 до 60 |
|
Рабочая область значений температуры, °C |
от -50 до +70 |
Вероятность безотказной работы тензорезисторов при знакопеременной деформации ilOOO-lO-6 - не менее 0,90 за 1-Ю6; 2405; 5-104 циклов нагружения для групп качества А, Б, В соответственно
Знак утверждения типа
наносится на титульном листе паспорта типографским способом.
Комплектность
|
Таблица 4 - Комплектность средства изме |
рений | |
|
Наименование |
Обозначение |
Количество, шт. |
|
Тензорезисторы фольговые ФК (модификация в соответствии с заказом) |
ТУ 4273-006-16695547 2016 |
В соответствии с заказом |
|
Тензорезисторы фольговые ФК. Паспорт |
4273-006-16695547-2016 ПС |
1 (на партию) |
|
Тензорезисторы фольговые ФК. Техническое описание и инструкция по наклейке |
4273-006-16695547-2016 ИМ |
По заявке |
|
Тензорезисторы фольговые ФКПВ. Методика поверки |
МП 4.28.003-2017 |
По заявке |
|
Упаковка |
1 (на партию) |
Лист № 9
ж Всего листов 9
Поверка
осуществляется по документу МП 4.28.OO3-2OI7 «ГСП. Тензорезисторы фольговые ФК.
Методика поверки», утвержденному ФГУП «ЦАГИ» 06 апреля 2017 г.
Основные средства поверки:
- рабочий эталон деформации 1-ого разряда по ГОСТ 8.543-86;
- система измерительная тензометрическая СТММ (Регистрационный номер 28492-04).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится в свидетельство о поверке и в паспорт на партию тензорезисторов.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 21616-91 Тензорезисторы. Общие технические условия.
ГОСТ 8.543-86 ГСП. Государственная поверочная схема для средств измерений деформации.
ТУ 4273-006-16695547-2016 Тензорезисторы фольговые. Технические условия.
