Дозатор весовой ленточный инертных материалов ЛК-С-Ж-Г-650-4400-325-Ф № 50608-2
| Номер в ГРСИ РФ: | РБ 03 02 9459 23 |
|---|---|
| Раздел: | Средства измерений массы [2] |
| Категория: | Дозаторы |
| Производитель / заявитель: | ООО «Тульский завод строительного оборудования» (ТЗСО), г. Тула |
|
Описание типа РБ 03 02 9459 23 [2023-01-16]
rb-03-02-9459-23_2023-01-16.pdf
|
Скачать |
Дозатор весовой ленточный инертных материалов ЛК-С-Ж-Г-650-4400-325-Ф, № 50608-2 предназначен для дозирования инертных материалов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 02 9459 23 |
| Наименование | Дозатор весовой ленточный инертных материалов ЛК-С-Ж-Г-650-4400-325-Ф № 50608-2 |
| Год регистрации | 2023 |
| Номер сертификата | 15964 |
| Дата регистрации | 2023-01-16 |
| Срок действия | - |
| Получатель сертификата | ООО «Аленвэйд», г. Березовка, Гродненская обл., Республика Беларусь |
Производитель / Заявитель
ООО «Тульский завод строительного оборудования»
Поверка
| Межповерочный интервал / Периодичность поверки | 12 месяцев |
| Методика поверки | ГОСТ 8.469-2002 «ГСИ. Дозаторы автоматические весовые непрерывного действия. Методика поверки» |
Поверители
Скачать
|
Описание типа РБ 03 02 9459 23 [2023-01-16]
rb-03-02-9459-23_2023-01-16.pdf
|
Скачать |
Описание типа
Назначение
Дозатор весовой ленточный инертных материалов ЛК-С-Ж-Г-650-4400-325-Ф, № 50608-2 предназначен для дозирования инертных материалов.
Область применения - строительная промышленность.
Описание
Дозатор состоит из узла взвешивания и устройства управления.
Узел взвешивания включает в себя грузоприемное устройство (далее - ГПУ), выполненное в виде бункера, опирающегося на четыре тензометрических датчика SH3-1. изготовитель фирма «Sierra» (КНР).
Устройство управления представляет собой сенсорную панель оператора Delta DOP-107WV, изготовитель фирма «Delta» (КНР).
Принцип действия дозатора основан на преобразовании возникающей под действием силы тяжести дозируемого материала деформации упругого элемента датчика в аналоговый электрический сигнал, пропорциональный его массе, с последующим аналого-цифровым преобразованием, математической обработкой и выдачей в соответствии с предварительно заданной программой сформированной дозы материала, а также результатов измерений в визуальной форме.
Режим работы - автоматический.
Функциональные возможности дозатора:
- установка массы дозы;
- отображение текущего значения массы дозы;
- обнуление;
- индикация аварийных ситуаций.
Для защиты от несанкционированного доступа к параметрам юстировки и настройки дозатора используется пароль, ограничивающий доступ.
Фотографии общего вида средств измерений представлены в приложении 1.
Схема (рисунок) с указанием места нанесения знака поверки средств измерений представлена в приложении 2.
Обязательные метрологические требования
Таблица 1
|
Наименование характеристики |
Значение |
|
Наибольший предел производительности, т/ч |
30,0 |
|
Наименьший предел производительности, т/ч |
3.0 |
|
Пределы допускаемой приведенной погрешности дозатора, % от наибольшего предела производительности |
±1,0 |
|
Цена деления шкалы d, кг |
0,5 |
Основные технические и метрологические характеристики, не относящиеся к обязательным метрологическим требованиям
Таблица 2
|
Наименование характеристики |
Значение |
|
Диапазон рабочих температур. °C |
от минус 10 до плюс 40 |
|
Параметры электрической питающей сети: напряжение постоянного тока, В |
от 20,4 до 27,6 |
|
Степень защиты оболочки по ГОСТ 14254-2015 тензометрических датчиков |
IP67 |
Комплектность
Таблица 3
|
№ п/п |
Наименование |
Единица измерения |
Кол-во |
|
1 |
Дозатор весовой ленточный инертных материалов ЛК-С-Ж-Г-650-4400-325-Ф, № 50608-2 |
шт. |
1 |
|
2 |
Паспорт дозатора весового ленточного инертных материалов ЛК-С-Ж-Г-650-4400-325-Ф, № 50608-2 |
шт. |
1 |
Место нанесения знака утверждения типа средства измерений: знак утверждения типа наносится на титульный лист паспорта.
Поверка осуществляется по ГОСТ 8.469-2002 «ГСП. Дозаторы автоматические весовые непрерывного действия. Методика поверки».
Технические нормативные правовые акты и технические документы, устанавливающие требования к дозаторам
1 ГОСТ 8.469-2002 «ГСП. Дозаторы автоматические весовые непрерывного действия. Методика поверки».
2 . Дозатор весовой ленточный инертных материалов ЛК-С-Ж-Г-650-4400-325-Ф, № 50608-2. Паспорт.
Перечень средств поверки
Гири класса точности Ml по ГОСТ OIML R111-1-2009;
Весы неавтоматического действия среднего класса точности по ГОСТ OIML RI 11-1-2009.
Идентификация программного обеспечения отсутствует.
Заключение о соответствии утвержденного типа средства измерений требованиям технических нормативных правовых актов и/или технической документации производителя: дозатор весовой ленточный инертных материалов ЛК-С-Ж-Г-650-4400-325-Ф. № 50608-2 соответствует требованиям ТР ТС 010/2011 «О безопасности машин и оборудования»; ГОСТ 8.469-2002 «ГСИ. Дозаторы автоматические весовые непрерывного действия. Методика поверки», «Дозатор весовой ленточный инертных материалов ЛК-С-Ж-Г-650-4400-325-Ф, № 50608-2. Паспорт».
Производи тел ь среде тв измерен и й
ООО «Тульский завод строительного оборудования», Россия, г. Тула, ул. Люлина, д. 6
Уполномоченное юридическое лицо, проводившее испытания средств измерений/ метрологическую экспертизу единичного экземпляра средства измерений
Республиканское унитарное предприятие "Лидский центр стандартизации, метрологии и сертификации"
231300. г. Лида ул. 8 Марта, 14
тел./факс (0154) 64-58-76; www.csmslida.bx
Приложения: 1. Фотография общего вида средства измерений на 1 листе.
2. Схема (рйсупок) с указанием места нанесения знака поверки средства измерений на 1 листе.
Количество страниц описаний типа средств измерений (с приложениями) 5.
Директор \
РУП "Лидский ЦСМС" А.Р. Смольский
Приложение 1 (обязательное) Фотографии общего вида средства измерений

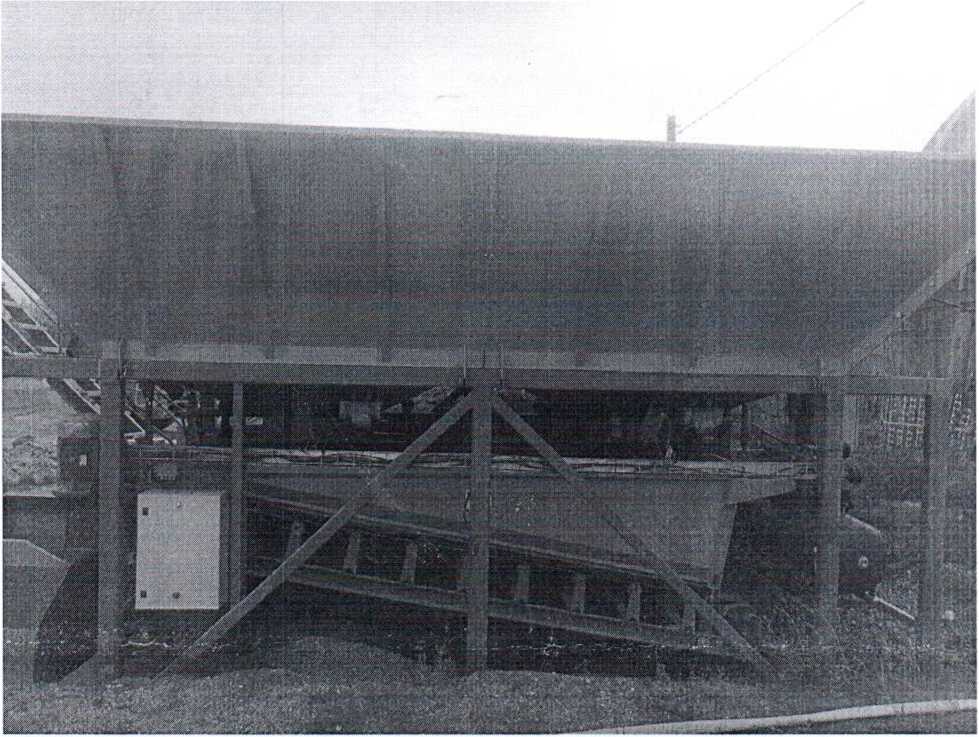

Рисунок 1.1 - Фотография общего вида дозатора весового ленточного инертных материалов ЛК-С-Ж-Г-650-4400-325-Ф, № 50608-2.

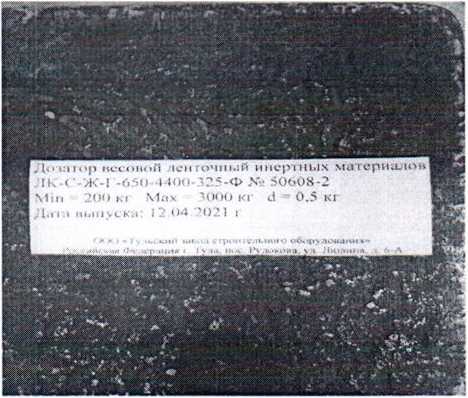

Рисунок 1.2 - Фотография маркировки дозатора весового ленточного инертных материалов ЛК-С-Ж-Г-650-4400-325-Ф, № 50608-2.

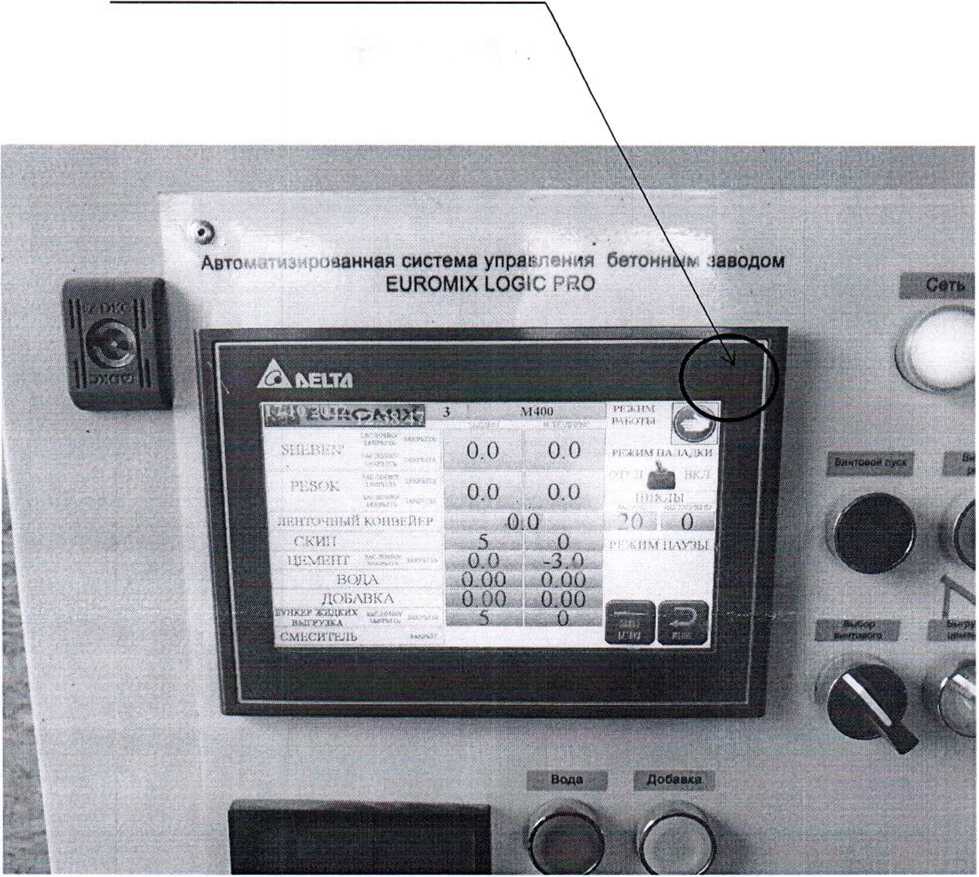

Приложение 2 (обязательное) Схема (рисунок) с указанием места нанесения знака поверки средства измерений
Место нанесения знака поверки (наклейки)
Рисунок 2.1 - Схема (рисунок) с указанием места нанесения знака поверки
