Весы конвейерные ВК-А-12-800 автоматические № 4811

Назначение

Весы конвейерные ВК-Л-12-800 автоматические № 481 1 (далее весы) предназначены для непрерывного автоматического взвешивания сыпучего материала на конвейерной ленте и учена перемешенной конвейером массы.

Область применения общепромышленное назначение.

Описание

Принцип работы весов состоит в измерении величины электричсско! о сигнала, снимаемого с напряженных весовым воздейс твием тензометрических датчиков.

Конструктивно весы конвейерные состоят из:

опор, закрепляемых на ставе конвейера;

роликоонор весовых с роликами:

гензомет рических датчиков;

ус тройств контроля перемещения лен ты;

шкафа управления.

В процессе рабо ты конвейера происходи т движение конвейерной лен ты с продук том но роликам весовой роликооноры. Создаваемое массой продукта на лете весовое усилие передается через роликоонору на тензометрические преобразователи. Индуцированный с тензодатчиков электрический сигнал поступает в модуль обработки, расположенный в шкафу управления и далее в суммирующее устройство. которым выступает программируемый логический контроллер. Дополнительно информация о весовом воздействии отображается на сенсорной напели шкафа управления. Периодическое накопление (суммирование) показаний массы продукта происходит при поступлении импульсных сигналов с устройства контроля перемещения ленты независимо от направления ее движения.

Фоки рафии общего вида средств измерений представлена в приложении 1.

Схема (рисунок) с указанием места для нанесения знака поверки средств измерений представлена в приложении 2.

Обязательные метрологические требования: представлены в таблице 1.

Таблица I

Основные технические характеристики и метрологические характеристики, не от но сящиеся к обязательным метрологическим требованиям: представлены в таблице 2.

Таблица 2

Комплектность

Таблица 3

Место нанесения знака утверждения типа средств измерений: знак утверждения тина среде 1 в измерений наноси тся на титульный лист руководства по эксплуатации.

Поверка осуществляется но I ОС I 8.005-2002 «Весы непрерывного действия конвейерные. Методика поверки».

Сведения о методах измерений

Технические нормативные правовые акты и технические документы, устанавливающие:

требования к ।ину средств измерений:

ГУ BY 100338939.030-2022 «Весы конвейерные ВК-Л автоматические»;

технический регламент Таможенного союза «'Электромагнитная совместимость технических средств» (ГР ГС 020/2011);

технический регламент Таможенного союза «О безопасности низковольтного оборудования» (ТР ГС 004/201 1);

методику поверки: 1 ОС Г 8.005-2002 «Весы непрерывного дейс твия конвейерные.

Метод и ка 11 овс р к и ».

методи ку 1 юверки:

ГОС Г 8.005-2002 «Весы непрерывного действия конвейерные. Методика поверки».

Перечень средств поверки: представлен в таблице 4.

Таблица 4

Наименование и тип средств поверки

Тсрмогигромстр Uni l ess TIIB1

Весы неавтоматического действия среднего класса точнос ти по

1 OC T OIML R 76-1-20Д

Секундомер электронный Ин теграл С-01 но ГОСТ 23350-98

Примечание Допускается применя ть другие средс тва поверки, обеспечивающие определение метрологических харак терис тик с требуемой точнос тью.

Иден тификация программного обеспечения: представлена в таблице 5. Таблица 5

Заключение о соответствии утвержденного типа средств измерений требованиям технических нормативных правовых актов и/или технической документации производителя: весы конвейерные ВК-А-12-800 автоматические № 481 1 cooiвегегвуел требованиям ТУ BY 100338939.030-2022 «Весы конвейерные ВК-А автоматические», ТР ТС 004/2011, ГР ТС 020/2021.

1Троизводи гель средств измерений

УН «ФЕРРИТ»

Республика Беларусь . 220072. г. Минск, ул. 11. Бровки. 19 Б

Телефон: 4375 17 379-13-21

факс: <375 17 378-11-65

e-mail: info@ferrit.bx

Уполномоченное юридическое лицо. проводившее испытания средств измерений/метрологическую экспертизу единичного экземпляра средств измерсчiий Республиканское унитарное предприятие «Белорусский государственный институл метрологии» (Бсл1 ИМ)

Республика Беларусь. 220053. г. Минск. С гаровилеиский тракт. 93

Телефон: 1375 17 374-55-01

факс: 4375 17 244-99-38

е-mail: in lb@bclgim.by

Приложения: 1. Фотографии общего вида средств измерений на 1 листе.

2. Схема (рисунок) с указанием места для нанесения знака поверки средств измерений на 1 листе.

Директор Бсл1 ИМ

1(риложспис 1

(обязательное)

Фотография общего вида средств измерений

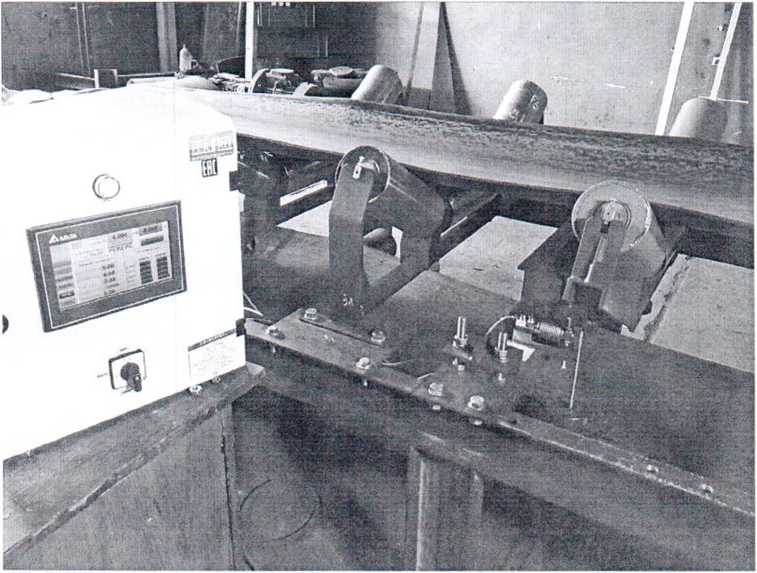

Рисунок 1.1 Фотография общего вида весов конвейерных автомаi ических ВК-Л-12-800 №481 I

УП «ФЕРРИТ»

ВЕСЫ КОНВЕЙЕРНЫЕ

ВК-А-12-800

АВТОМАТИЧЕСКИЕ

Наибольшая линейная плотность - 12 кг/м

Наименьшая линейная плотность - 1,2 кг/м

ТУ BY 100338939.030-2022

Напряжение питания 230 В, 50 Гц

3 а в оде ко й 11 о м е р № 4 811 Месяц и год изготовления: июль 2022г. Сделано в Республике Беларусь

Рисунок 1.2 Фотография маркировки весов конвейерных автоматических ВК-Л-12-800 №481 1

1(риложспие 2 (обязательное) Схема (рисунок) с указанием места для нанесения знака поверки средств измерений Знак поверки наноси тся в свидетельство о государс твенной поверке
