Весы электронные ТВС (далее - весы) предназначены для измерения массы груза в складских помещениях и на предприятиях торговли. Весы могут использоваться как индивидуально, так и в составе автоматизированных комплексов.

Информация по Госреестру

Основные данные
Номер по Госреестру	РБ 03 02 2823 06
Наименование	Весы электронные ТВС
Год регистрации	2006
Номер сертификата	5896
Дата регистрации	2009-05-26
Срок действия	-
Получатель сертификата	ОАО "Зенит-БелОМО", г. Вилейка Минской обл., Республика Беларусь (BY)

Производитель / Заявитель

ОАО "Зенит-БелОМО"

Адрес: ул. Чапаева, 26, 222410, г. Вилейка

Контакты: (+103751771)39973 / (+103751771)39968

Поверка

Межповерочный интервал / Периодичность поверки	12 мес.
Методика поверки	Поверка проводится по ГОСТ 8.453-82.

Поверители

Скачать

	Описание типа РБ 03 02 2823 06 [2006-03-15] rb-03-02-2823-06_2006-03-15.pdf	Скачать
	Описание типа РБ 03 02 2823 06 [2006-01-01] rb-03-02-2823-06_2006-01-01.pdf	Скачать

Описание типа

Назначение Описание ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ Комплектность ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ Заключение

Назначение

Описание

Весы изготавливают в трех модификациях:

- ТВС-50 - весы с наибольшим пределом взвешивания 50 кг;

- ТВС-60 - весы с наибольшим пределом взвешивания 60 кг;

- ТВС-150 - весы с наибольшим пределом взвешивания 150 кг;

Каждая модификация может изготавливаться с переносным или с зафиксированным на стойке дискретным отсчетным устройством, в последнем случае в названии весов, после обозначения наибольшего предела взвешивания, присутствует индекс «С».

Весы ТВС состоят из грузоприемной платформы, тензометрического датчика параллелограммного типа LPS-100kg (весы ТВС-50, ТВС-60) или LPS-200kg (весы ТВС-150) производства компании “Celtron Technologies Inc.” (США) и дискретного отсчетного устройства. На тензометрическом датчике закреплена грузоприемная площадка, закрытая съемной платформой.

Принцип действия весов основан на преобразовании механического воздействия силы тяжести взвешиваемого груза на силоизмерительный датчик в электрический сигнал, пропорциональный измеряемой массе, в электрической схеме происходит усиление и оцифровка сигнала, вырабатываемого датчиком. Далее цифровой сигнал обрабатывается и выдается информация о массе на цифровые индикаторы.

Основные функциональные возможности весов:

- запоминание текущего значения веса как массы тары;

- обнуление показаний массы;

Общий вид весов электронных ТВС приведен на рисунке 1.

Схема пломбировки весов от несанкционированного доступа с указанием места нанесения Государственного поверительного клейма приведена в Приложении 1.

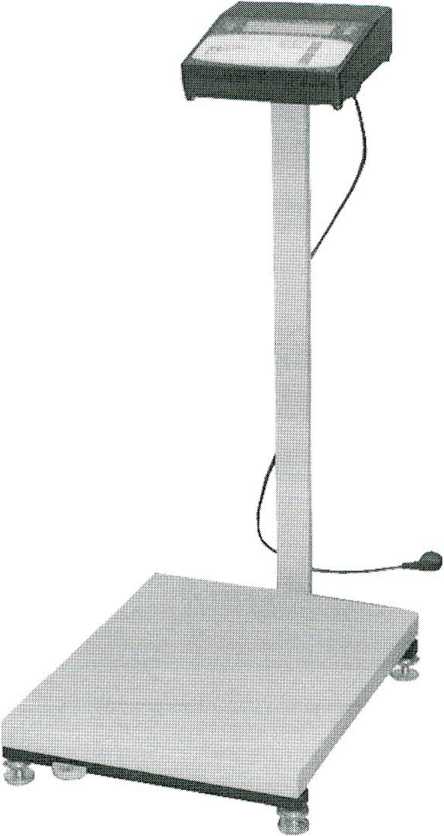

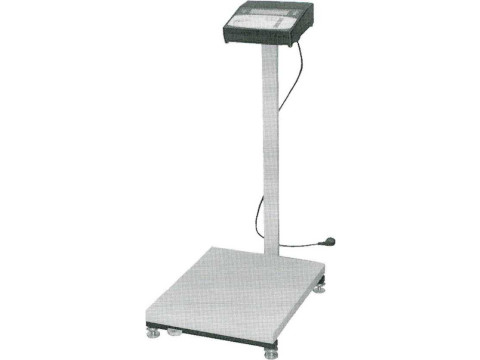

Рисунок 1 - Общий вид весов ТВС.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Таблица 1

Наименование параметра	ТВС-50	ТВС-60	ТВС-150
1	2	3	4
Класс точности по ГОСТ 29329-92	Средний (HD
Класс защиты от поражения электрическим током ГОСТ 12.2.007.0-75	II
Пределы взвешивания, кг - наибольший (НПВ) - наименьший (НмПВ)	50,000 0,200	60,000 0,200	150,000 0,400
Дискретность отсчета (d) и цена поверочного деления (е), г, в интервалах взвешивания, кг От 0,200 до 30,000 вкл. св. 30,000 От 0,400 до 60,000 вкл. св. 60,000	10	10 20	20 50
Диапазон выборки массы тары, кг	От НмПВдоНПЕ
Потребляемая мощность весов, В А, не более	50
Параметры электрического питания: - напряжение, В частота, Гц	+ю% 230 -15% 50 ±1
Габаритные размеры , мм, не более: - весов со стойкой - весов без стойки	640x420x1100 520x420x140
Масса, кг, не более: - весов со стойкой - весов без стойки	18 15
Время непрерывной работы, ч, не более	16
Время установки показаний при взвешивании, с, не более	5
Непостоянство показаний ненагружен-ных весов не более	±1е
Порог чувствительности не менее	1е
Степень защиты оболочки по ГОСТ 14254	IP40
Диапазон рабочих температур, °C	от минус 10 до плюс 40

Таблица 2

Пределы допускаемой погрешности при первичной поверке и при эксплуатации, г, в интервалах взвешивания, кг	ТВС-50		ТВС-60		TBC-150
	Первичн. поверка	При экспл.	Первичн. поверка	При экспл.	Первичн. поверка	При экспл.
от 0,200 до 5,000 вкл.	±10	±10
св. 5,000 до 20,000 вкл.	±10	±20
св. 20,000	±20	±30
от 0,200 до 5,000 вкл.			±10	±10
св. 5,000 до 20,000 вкл.			±10	±20
св. 20,000 до 30,000 вкл.			±20	±30
св. 30,000 до 40,000 вкл.			±20	±40
св. 40,000			±40	±60
от 0,400 до 10,000 вкл.					±20	±20
св. 10,000 до 40,000 вкл.					±20	±40
св. 40,000 до 60,000 вкл.					±40	±60
св. 60,000 до 100,000 вкл.					±50	±100
св. 100,000					±100	±150

ЗНАК ГОСУДАРСТВЕННОГО РЕЕСТРА

Знак Государственного реестра наносится типографским способом на переднюю панель дискретного отсчетного устройства весов с последующим ламинированием и на титульный лист руководства по эксплуатации.

Комплектность

Наименование	Кол.
Весы электронные ТВС в составе: - грузоприемная платформа.................................................................. - дискретное отсчетное устройство......................................................... Стойка*...............................................................................................	1 шт. 1 шт. 1 шт.
Ящик транспортный.............................................................................	1 шт.
Руководство по эксплуатации................................................................	1 экз.
* Для весов ТВС - 50 С, ТВС - 60 С, ТВС - 150 С
