Весы настольные торговые электронные ВНТ

Номер в ГРСИ РФ:	РБ 03 02 2144 04
Раздел:	Средства измерений массы [2]
Категория:	Весы
Производитель / заявитель:	ОМ РУП "Зенит", г. Вилейка

Скачать

Описание типа РБ 03 02 2144 04 [2004-01-01]

rb-03-02-2144-04_2004-01-01.pdf

Скачать

Нет данных о поставщике

Являетесь поставщиком? Разместите свои контакты в этом блоке! Подробнее в разделе Реклама

Весы настольные торговые электронные ВНТ (далее - весы) предназначены для измерения массы различных грузов и вычисления их стоимости на предприятиях торговли, пищевой (мясомолочной, хлебобулочной, кондитерской и т.д.) промышленности и сельского хозяйства.

Информация по Госреестру

Основные данные
Номер по Госреестру	РБ 03 02 2144 04
Наименование	Весы настольные торговые электронные ВНТ
Год регистрации	2004
Номер сертификата	2721
Дата регистрации	2004-02-26
Срок действия	-
Получатель сертификата	ОМ РУП "Зенит", г. Вилейка, Республика Беларусь (BY)

Производитель / Заявитель

ОМ РУП "Зенит"

Адрес: 222410, г. Вилейка, Минская обл., ул. Чапаева, 26

Контакты: (01771)5-41-51, 39-9-73 // (01771)5-47-80, 39-9-68

Поверка

Межповерочный интервал / Периодичность поверки	12 мес.
Методика поверки	Поверка проводится по ГОСТ 8.453-82

Поверители

Скачать

Описание типа РБ 03 02 2144 04 [2004-01-01]

rb-03-02-2144-04_2004-01-01.pdf

Скачать

Описание типа

Назначение Описание Комплектность Поверка Весы настольные торговые электронные ВНТ Вид Б Вид А ЗНАК ГОСУДАРСТВЕННОГО РЕЕСТРА Нормативные документы Заключение

Назначение

Описание

Весы изготавливаются в двух модификациях:

- ВНТ-15 - весы с наибольшим пределом взвешивания 15 кг;

- ВНТ-30 - весы с наибольшим пределом взвешивания 30 кг.

Каждая модификация может изготавливаться с одной из платформ: прямоугольной формы (в названии присутствует индекс «К») или в виде эллипса (в названии присутствует индекс «М»).

Весы ВНТ состоят из основания, тензометрического датчика типа LPS производства компании “Celtron Technologies Inc.” (США), модуля питания, модуля контролера, панели управления и стойки с двойной панелью индикации (одна - для продавца, вторая для покупателя). Плата модуля питания, плата модуля контроллера и датчик установлены на основании и закрыты крышкой. При производстве весов могут использоваться датчики с аналогичными характеристиками, внесенные в Государственный реестр средств измерений Республики Беларусь. На тензометрическом датчике закреплена грузоприемная площадка, закрытая съемной платформой. На выступающих из-под крышки частях основания установлены панель управления с 32-х кнопочной клавиатурой и стойка с двойной панелью индикации с информацией о массе, стоимости и цене взвешиваемого товар^гт?^-^

Принцип действия весов основан на преобразовании механического воздействия силы тяжести взвешиваемого груза на силоизмерительный датчик в электрический сигнал, пропорциональный измеряемой массе, в электрической схеме происходит усиление и оцифровка сигнала, вырабатываемого датчиком. Далее цифровой сигнал обрабатывается и выдается информация о массе на цифровые индикаторы. С помощью клавиатуры вводится информация о цене товара с отображением на цифровых индикаторах, а в модуле контроллера происходит ее обработка и вычисление стоимости с отображением на индикаторах.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Таблица 1

Наименование параметра	ВНТ-15		ВНТ-30
1	2		3
Класс точности по ГОСТ 29329-92	Средний (III)
Класс защиты от поражения электрическим током
Пределы взвешивания, кг - наибольший (НПВ) - наименьший (НмПВ)	15,000 0,020			30,000 0,040
Дискретность отсчета (dd) и цена поверочного деления, г: - от 0,02 кг до 3,00 кг вкл. - св. 3,00 кг до 6,00 кг вкл. - св. 6,00 кг до 15,00 кг вкл. - от 0,04 кг до 6,00 кг вкл. - св. 6,00 кг до 15,00 кг вкл. - св. 15,00 кг до 30,00 кг вкл.	1 2 5			2 5 10
Пределы допускаемой погрешности при первичной поверке и при эксплуатации, г, в интервалах взвешивания, кг - от 0,02 до 0,50 вкл. - св. 0,50 до 2,00 вкл. - св. 2,00 до 3,00 вкл. - св. 3,00 до 4,00 вкл. - св. 4,00 до 6,00 вкл. - св. 6,00 до 8,00 вкл. - св. 8,00 до 15,00 вкл. - от 0,04 до 1,00 вкл. - св. 1,00 до 4,00 вкл - св. 4,00 до 6,00 вкл. - св. 6,00 до 10,00 вкл. - св. 10,00 до 15,00 вкл. - св. 15,00 до 20,00 вкл. - св. 20,00 до 30,00 вкл.	Нерв, пов-ка	При экспл		Перв. пов-ка	При экспл
	± 1,0 ± 1,0 ±2,0 ±2,0 ±4,0 ±5,0 ± 10,0	± 1,0 ±2,0 ± 3,0 ±4,0 ±6,0 ± 10,0 ± 15,0		±2,0 ±2,0 ±4,0 ± 5,0 ± 10,0 ± 10,0 ± 20,0	±2,0 ±4,0 ±6,0 ± 10,0 ± 15,0 ±20,0 ±30,0
Диапазон выборки массы тары, кг	от 0,020 до 3,000			от 0,040 до 6,000
Потребляемая мощность весов, В-А, не более	20			20
Параметры электрического питания: - напряжение, В частота, Гц	230(±10...-15 %) 50 ± 1

Окончание таблицы 1

1	2	3
Габаритные размеры весов с грузоприемной платформой прямоугольной формы, мм, не более	412x320x590
Габаритные размеры весов с грузоприемной платформой в виде эллипса, мм, не более	412x420x590
Масса весов, кг, не более	11
Длина соединительного шнура, м, не менее	1,5
Время непрерывной работы, ч, не более	16
Время установки показаний при взвешивании, с, не более	3
Непостоянство показаний иенагруженных весов, не более	±1е
Степень защиты оболочки по ГОСТ 14254	IP40
Диапазон рабочих температур,0 С	от минус 10 до плюс 40
Порог чувствительности, не более	1,4 е

Комплектность

Наименование	Обозначение документа	Кол.
Весы ВНТ	КЦИР. 404412.010	1 шт.
Руководство по эксплуатации	КЦИР. 404412.010 РЭ	1 экз.

Поверка

Поверка весов производится по ГОСТ 8.453-82 «ГСП. Весы для статического взвешивания. Методы и средства поверки».

Периодичность поверки - не реже одного раза в год.

Для поверки используются гири класса точности Mi по ГОСТ 7328-2001.

Клеймо госповерителя наносится на пломбировочную массу в чаше под винтом на корпусе весов и на пломбировочную массу в отверстии входа в калибровку на основании весов.

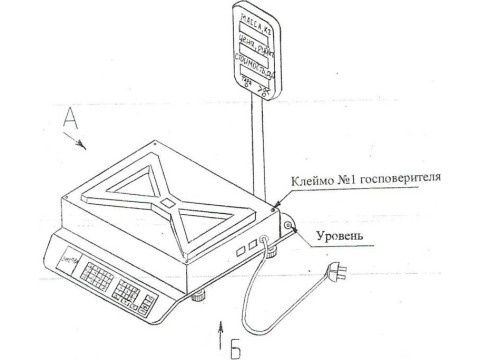

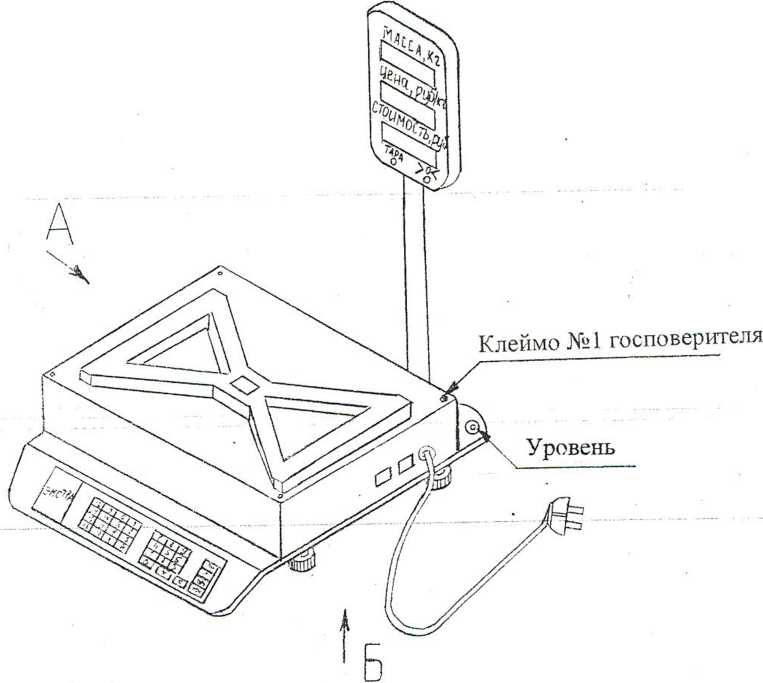

Места нанесения клейм госповерителя указаны на рисунке 1.

Весы настольные торговые электронные ВНТ

Вид Б

Вид А

Знак Государственного реестра

Рисунок 1

ЗНАК ГОСУДАРСТВЕННОГО РЕЕСТРА

Знак Государственного реестра наносится типографским способом на корпус весов с последующим ламинированием согласно КД и на титульный лист руководства по эксплуатации.
