Весы платформенные электронные ВЭП

Номер в ГРСИ РФ:	РБ 03 02 1782 02
Раздел:	Средства измерений массы [2]
Категория:	Весы
Производитель / заявитель:	ОМ РУП "Зенит", г. Вилейка

Скачать

Описание типа РБ 03 02 1782 02 [2002-01-01]

rb-03-02-1782-02_2002-01-01.pdf

Скачать

Нет данных о поставщике

Являетесь поставщиком? Разместите свои контакты в этом блоке! Подробнее в разделе Реклама

Весы платформенные электронные ВЭП (далее весы) предназначены для измерения массы различных грузов при учетных и торговых операциях.

Информация по Госреестру

Основные данные
Номер по Госреестру	РБ 03 02 1782 02
Наименование	Весы платформенные электронные ВЭП
Год регистрации	2002
Номер сертификата	2172
Дата регистрации	2002-11-26
Срок действия	-
Получатель сертификата	ОМ РУП "Зенит", г. Вилейка, Республика Беларусь (BY)

Производитель / Заявитель

ОМ РУП "Зенит"

Адрес: 222410, г. Вилейка, Минская обл., ул. Чапаева, 26

Контакты: (01771)5-41-51, 39-9-73 // (01771)5-47-80, 39-9-68

Поверка

Межповерочный интервал / Периодичность поверки	12 мес.
Методика поверки	Поверка проводится по ГОСТ 8.453-82

Поверители

Скачать

Описание типа РБ 03 02 1782 02 [2002-01-01]

rb-03-02-1782-02_2002-01-01.pdf

Скачать

Описание типа

Назначение Описание Комплектность Поверка ЗНАК ГОСУДАРСТВЕННОГО РЕЕСТРА Нормативные документы Заключение

Назначение

Область применения - предприятия, перерабатывающие сельскохозяйственную продукцию, а также предприятия промышленности и торговли.

Описание

Весы изготавливаются в следующих исполнениях:

• ВЭП-500 - весы платформенные электронные с наибольшим пределом взвешивания 500 кг;

• ВЭП-1000/1 - весы платформенные электронные с наибольшим пределом взвешивания 1000 кг и максимальным размером платформы 1,2 х 1,2 м;

• ВЭП-1000/2 - весы платформенные электронные с наибольшим пределом взвешивания 1000 кг и максимальным размером платформы 1,5 х 2 м.

Весы состоят из грузоприемной платформы и дискретного отсчетного устройства с кнопками управления весами.

В углах грузоприемной платформы монтируются тензометрические датчики ДСТ 300 СЗ, изготовленные Белорусским национальным техническим университетом (БИТУ), и объединительный блок. Датчик представляет собой балку, закрепленную с одной стороны на платформе, а другой стороной опирающуюся на опорную поверхность через ножку. Датчик преобразует воздействующее на него усилие в электрический сигнал. Объединительный блок представляет собой блок, суммирующий информацию датчиков и передающий эту информацию в цифровом виде в дискретное отсчетное устройство.

Принцип действия весов основан на преобразовании деформации упругого элемента силоизмерительного датчика, возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, изменяющийся пропорционально массе груза. Дадееанаяр-говый электрический сигнал с датчика преобразуется в цифровой электрический код. Результаты взвешивания выводятся на цифровое табло дискретного отсчетного устройства / \ )

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Наименование параметра	ВЭП-500	ВЭП-1000/1	ВЭП-1000/2
Класс точности по ГОСТ 29329-92	средний (Ш)
Класс защиты от поражения электрическим током	1	1	1
Пределы взвешивания, кг - наибольший (НПВ) - наименьший (НмПВ)	500 4	1000 10	1000 10
Дискретность отсчета (d) и цена поверочного деления (е), кг	0,2	0,5	0,5
Пределы допускаемой погрешности при первичной поверке на предприятиях: изготовителе и ремонтном, кг, в интервалах взвешивания, кг - от 4 до 100 включ. св. 100 до 400 включ. св. 400 - от 10 до 250 включ. - св. 250	±0,2 ±0,2 ±0,4	±0,5 ±0,5	±0,5 ±0,5
Пределы допускаемой погрешности при эксплуатации и после ремонта, кг, в интервалах взвешивания, кг - от 4 до 100 включ. - св. 100 до 400 включ. - св. 400 - от 10 до 250 включ. св. 250	±0,2 ±0,4 ±0,6	±0,5 ± 1,0	±0,5 ± 1,0
Диапазон выборки массы тары, кг	От 4 до 200	От 10 до 300	От 10 до 300
Масса весов, кг, не более	80	120	170
Габаритные размеры грузоприемной платформы весов, мм, не более	140x950x1200	140x1200x1200	140x1500x2000
Габаритные размеры дискретного отсчетного устройства, мм, не более	260x120x55	260x120x55	260x120x55
Масса дискретного отсчетного устройства, кг, не более	1	1	1
Непостоянство показаний ненагружен-ных весов, кг	±0,2	±0,5	±0,5

Порог чувствительности весов......................................1,4 цены поверочного деления (е)

Время непрерывной работы весов, ч, не более

Время выхода весов на установленный режим работы, мин, не более

Время установки показаний при взвешивании, с, не более

Потребляемая мощность, Вт, не более

Электрическое питание - от сети переменного тока с параметрами: - напряжение, В...............................................................................от 187 до 242

- частота, Гц.......................................................................................от 49 до 51

Диапазон рабочих температур, °C ... Степень защиты оболочки............

Средний срок службы, лет, не менее

от минус 10

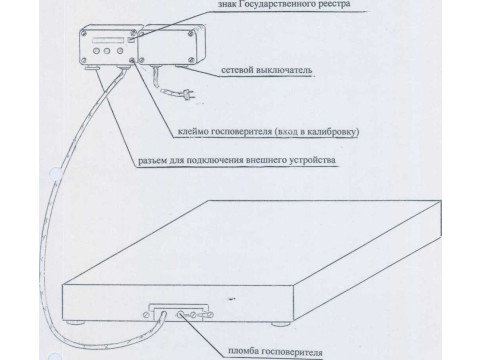

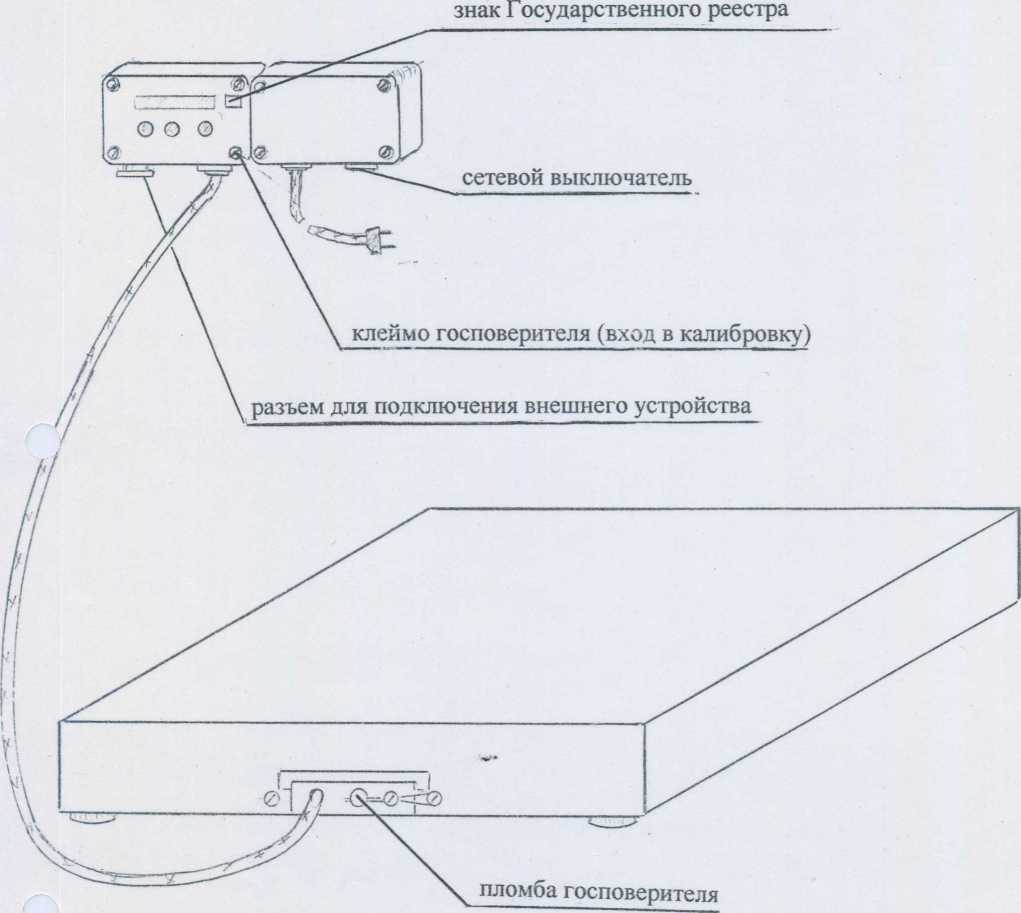

ВЕСЫ ПЛАТФОРМЕННЫЕ ЭЛЕКТРОННЫЕ ВЭП

Рисунок 1

Комплектность

Наименование	Обозначение документа			Кол шт.
Наименование	ВЭП-500	ВЭП-1000/1	ВЭП-1000/2	Кол шт.
Весы в составе:
- грузоприемная платформа	АТЮФ.301224.012	АТЮФ.ЗО 1224.007	АТЮФ.301224.007-01	1
- аппарели - дискретное	АТЮФ.ЗО 1224.013	*	*■	2
отсчетное устройство	АТЮФ.468382.040	АТЮФ.468382.040-01	АТЮФ.468382.040-01	1
Руководство по эксплуатации	КЦИР.404432.001 РЭ	КЦИР.404432.001 РЭ	КЦИР.404432.001 РЭ	1

Поверка

Поверка производится в соответствии с ГОСТ 8.453-82. «ГСИ. Весы для статического взвешивания. Методы и средства поверки».

Периодичность поверки должна осуществляться не реже одного раза в год.

Для поверки весов используются образцовые гири IY разряда ГОСТ 7328-82.

Клеймо госповерителя наносится на пломбировочную массу в углубление под один из винтов дискретного отсчетного устройства весов, ограничивающего доступ к переключателю «Калибровка - Рабочее положение», а пломбой пломбируется доступ к блоку объединительному со стороны боковой поверхности грузоприемной платформы весов.

ЗНАК ГОСУДАРСТВЕННОГО РЕЕСТРА

Знак Государственного реестра наносится на этикетку лицевой поверхности дискретного отсчетного устройства и на титульный лист руководства по эксплуатации типографским способом.
