Весы электронные платформенные ВЭП-500 и ВЭП-1000
| Номер в ГРСИ РФ: | РБ 03 02 1264 01 |
|---|---|
| Раздел: | Средства измерений массы [2] |
| Категория: | Весы |
| Производитель / заявитель: | Производственное подразделение «ЗАВОД ЭТАЛОН» БелГИСС, г. Минск, |
|
Описание типа РБ 03 02 1264 01 [2001-01-01]
rb-03-02-1264-01_2001-01-01.pdf
|
Скачать |
Весы электронные платформенные ВЭП-500, ВЭП-1000 предназначены для статического взвешивания различных грузов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 02 1264 01 |
| Наименование | Весы электронные платформенные ВЭП-500 и ВЭП-1000 |
| Год регистрации | 2001 |
| Номер сертификата | 1458 |
| Дата регистрации | 2001-03-23 |
| Срок действия | - |
| Получатель сертификата | УП "Завод Эталон", г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
УП "Завод Эталон"
Адрес: 220053, г. Минск, ул. Новаторская, 2а
Контакты: тел./факс (017)237-27-88
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МП.Мн 952-2001 (утверждена БелГИМ) |
Поверители
Скачать
|
Описание типа РБ 03 02 1264 01 [2001-01-01]
rb-03-02-1264-01_2001-01-01.pdf
|
Скачать |
Описание типа
Назначение
Весы электронные платформенные ВЭП-500, ВЭП-1000 предназначены для статического взвешивания различных грузов.
В соответствии с ГОСТ 29329-92 весы относятся к товарным, среднего класса точности, передвижным, с автоматическим уравновешиванием и дискретным отсчетным устройством.
Весы могут применяться самостоятельно или в составе автоматизированных технологических комплексов.
Описание
Принцип действия весов основан на преобразовании деформации чувствительного элемента, возникающей под действием массы взвешиваемого груза, в аналоговый электрический сигнал, который преобразуется в цифровую форму. После программной обработки цифрового сигнала результат измерения выдается на индикатор.
Конструктивно весы выполнены из показывающего и грузоприемного устройств.
Грузоприемное устройство состоит из тензометрического датчика, опоры, основания, платформы и кожуха.
В показывающем устройстве размещены схема обработки аналогового и цифрового сигналов и индикатор. Устройства соединены между собой гибким кабелем.

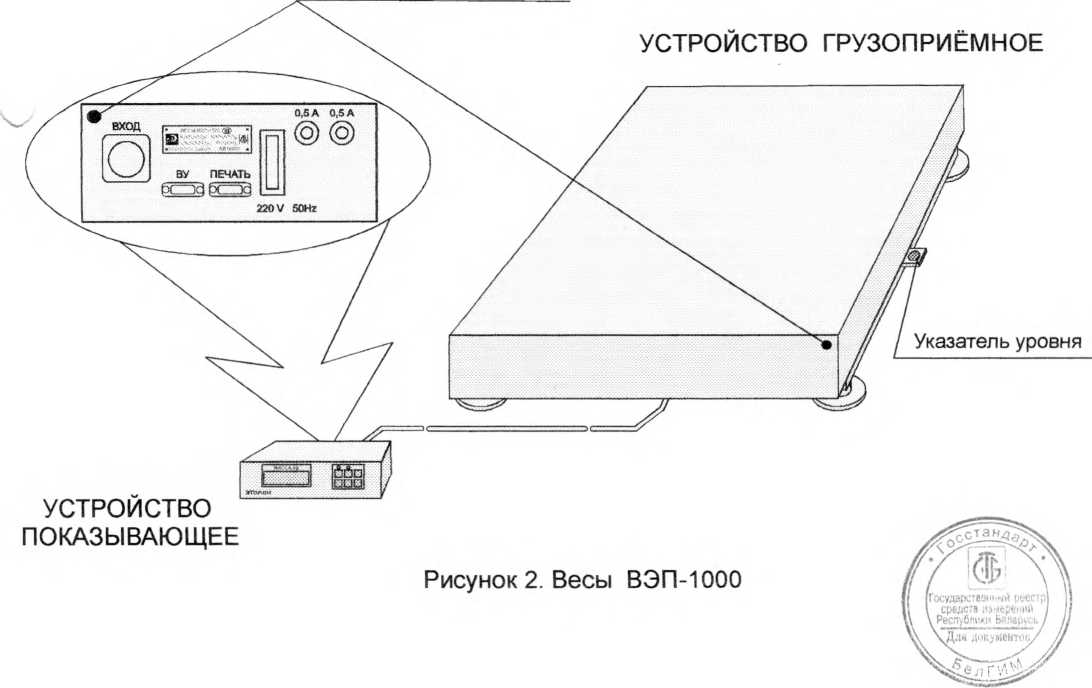

Места нанесения оттисков поверительного клейма указаны на рисунках 1 и 2.
Места нанесения оттисков
поверительного клейма
(ОКАЗЫВАЮЩЕЕ

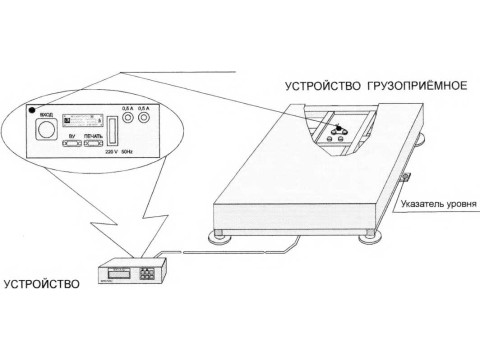

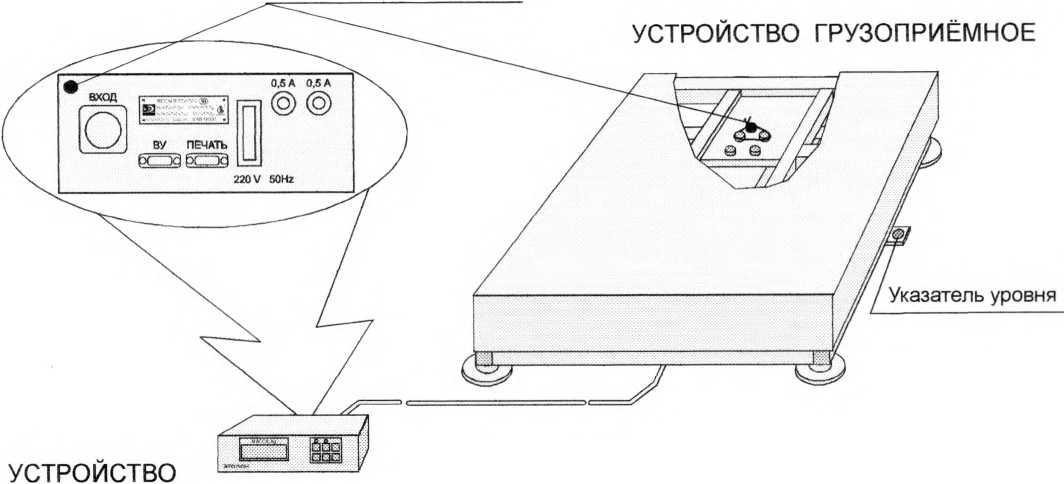

Рисунок 1. Весы ВЭП-500
Места нанесения оттисков поверительного клейма
ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ И ХАРАКТЕРИСТИКИ
|
№ п/п |
Наименование параметра |
Значение параметра для | |
|
ВЭП-500 |
ВЭП-1000 | ||
|
1 |
Пределы взвешивания, кг: -наибольший (НПВ) -наименьший (НмПВ) |
500,0 2,0 |
1000,0 4,0 |
|
2 |
Дискретность индикации (d) и цена поверочного деления (е), кг: - в интервале от 2,0 до 100,0 кг вкл. - в интервале свыше 100,0 до 500,0 кг вкл. - в интервале от 4,0 до 250,0 кг вкл. - в интервале свыше 250,0 до 1000,0 кг вкл. |
0,1 0,2 |
0,2 0,5 |
|
3 |
Наибольший предел выборки массы тары, кг |
100,0 |
200,0 |
|
4 |
Пределы допускаемой погрешности без выборки массы тары, кг при первичной поверке: - в интервале от 2,0 до 50,0 кг вкл. - в интервале свыше 50,0 до 100,0 кг вкл. - в интервале свыше 100,0 до 400,0 кг вкл. - в интервале свыше 400,0 до 500,0 кг вкл. - в интервале от 4,0 до 100,0 кг вкл. - в интервале свыше 100,0 до 250.0 кг вкл. - в интервале свыше 250,0 до 1000,0 кг вкл. при эксплуатации: - в интервале от 2,0 до 50,0 кг вкл. - в интервале свыше 50,0 до 100,0 кг вкл. - в интервале свыше 100,0 до 400,0 кг вкл. - в интервале свыше 400,0 до 500,0 кг вкл. - в интервале от 4,0 до 100,0 кг вкл. - в интервале свыше 100,0 до 250.0 кг вкл. - в интервале свыше 250,0 до 1000,0 кг вкл. |
± 0,1 + 0,1 ± 0,2 ± 0,4 - + 0,1 ± 0,2 ± 0,4 ± 0,6 |
± 0,2 ± 0,2 ± 0,5 ± 0,2 ± 0,4 ± 1,0 |
|
5 |
Время установления показаний массы, с, не более |
5 |
5 |
|
6 |
Непостоянство показаний йена груженных весов, к г, не более |
± 0,1 |
± 0,2 |
|
7 |
Порог чувствительности весов, е |
1,0...1,4 |
1,0...1,4 |
|
8 |
Время непрерывной работы, ч, не менее |
16 |
16 |
|
9 |
Время выхода весов на установленный режим работы, мин, не более |
10 |
10 |
|
10 |
Диапазон рабочих температур, °C |
-10...+40 |
-10...+40 |
|
11 |
Потребляемая мощность, В А, не более |
10 |
10 |
|
12 |
Средняя наработка на отказ, ч |
2000 |
2000 |
|
13 |
Средний срок службы, лет, не менее |
8 |
8 |
|
14 |
Среднее время восстановления, ч, не более |
3 |
3 |
|
15 |
Масса, к г, не более: -грузоприемного устройства -показывающего устройства |
70,0 3,0 |
120,0 3,0 |
|
16 |
Габаритные размеры,мм, не более -грузоприемного устройства - показывающего устройства |
840x640x210 220x255x90 |
1040x840x220 220x255x90 |
ЗНАК ГОСУДАРСТВЕННОГО РЕЕСТРА
Знак Государственного реестра нанесен на шильдик показывающего устройства весов и на паспорт весов.
Комплектность
|
Обозначение составной части |
Наименование составной части |
Количество | |
|
ВЭП-500 |
ВЭП-1000 | ||
|
Мд5.100.002 |
Устройство показывающее |
1 шт. | |
|
Мд5.100.003 |
Устройство показывающее |
1 шт. | |
|
Мд5.179.035 |
Устройство грузоприемное |
1 шт. | |
|
Мд5.179.036 |
Устройство грузоприемное |
1 шт. | |
|
Мд2.791.013 ПС |
Паспорт |
1 экз. |
1 экз. |
|
МП.МН |
Методика поверки |
1 экз. |
1 экз. |
|
Комплект запасных частей и принадлежностей в составе: -вставка плавкая ВП1-1-0.5А АГО.481.303 ТУ |
2 шт. |
2 шт. | |
Поверка
Поверка весов производится по методике поверки МП.МН 9.5'Л утвержденной РУП "БелГИМ"
Межповерочный интервал - не более одного года. Перечень оборудования, необходимого при поверке: -образцовые гири IV разряда ГОСТ 7328-82.
Нормативные документы
ГОСТ 29329-92
ТУ РБ 100056443.034-2000
Весы для статического взвешивания. Общие технические требования
Весы электронные платформенные ВЭП-500, ВЭП-1000. Технические условия
Заключение
Весы электронные платформенные ВЭП-500, ВЭП-1000 соответствуют требованиям ГОСТ 29329-92 и ТУ РБ 100056443.034-2000.
