Весы электронные настольные ВЭН-15
| Номер в ГРСИ РФ: | РБ 03 02 0455 97 |
|---|---|
| Раздел: | Средства измерений массы [2] |
| Категория: | Весы |
| Производитель / заявитель: | ООО "Астрон", г. Минск |
|
Описание типа РБ 03 02 0455 97 [1997-01-01]
rb-03-02-0455-97_1997-01-01.pdf
|
Скачать |
Весы электронные настольные ВЭН-15 (далее - весы) предназначены для взвешивания товаров и расчета их стоимости на предприятиях торговли и общественного питания при температуре окружающего воздуха от 5 до 35 °C.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 02 0455 97 |
| Наименование | Весы электронные настольные ВЭН-15 |
| Год регистрации | 1997 |
| Номер сертификата | 472 |
| Дата регистрации | 1997-05-07 |
| Срок действия | - |
| Получатель сертификата | ООО "Астрон", г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
ООО "Астрон"
Адрес: 220141, г. Минск, а/я 256
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МП 229-97 (утверждена ГП "ЦЭСМ") |
Поверители
Скачать
|
Описание типа РБ 03 02 0455 97 [1997-01-01]
rb-03-02-0455-97_1997-01-01.pdf
|
Скачать |
Описание типа
Назначение
Весы электронные настольные ВЭН-15 (далее - весы) предназначены для взвешивания товаров и расчета их стоимости на предприятиях торговли и общественного питания при температуре окружающего воздуха от 5 до 35 °C.
Описание
Принцип действия весов основан на изменении электрического сопротивления тензодатчика вследствие его деформации пропорционально массе товара, преобразовании полученного сигнала и вывода информации на цифровые табло весов.
В соответствии с ГОСТ 29329-92 весы являются передвижными, неавтоматического действия > с полуавтоматическим уравновешивающим устройством, электронного типа, с цифровым индикатором, без вспомогательного отсчетного устройства.
Весы состоят из корпуса, в котором расположен тензометрический датчик, модуль аналогового ввода, микроконтроллер и блок питания. Тензометрический датчик с подложкой , закрепленный на корпусе, соединен с грузоприемной платформой. Блоки индикации расположены внутри корпуса или в виде отдельных съемных модулей.
В весах предусмотрены следующие возможности:
- успокоение колебаний;
- блокировка при перегрузке, при снижении напряжения питания, при печати результатов взвешивания груза, меньшего НмПВ;
- выборка массы тары;
- расчет стоимости;
- автоматическая и неавтоматическая установка на нуль;
- стабилизация показаний.
Весы имеют 3 модификации: ВЭН-15-01, ВЭН-15-02, ВЭН-15-03.
Основные технические характеристики.
|
№ п/ и |
Наименование параметра |
ВЭН-15-01 |
ВЭН-15-02 |
ВЭН-15-03 | |||
|
1 |
Наименьший предел взвешивания (НмПВ), кг |
0.04 |
0.04 |
0.1 | |||
|
2 |
Наибольший предел взвешивания (НПВ), кг |
15 |
15 |
15 | |||
|
3 |
Цена поверочного деления и дискретность отсчета, г |
в диапазоне от НмПВ до 6 кг |
2 |
в диапазоне от НмПВ до 6 кг |
2 |
диапазоне от НмПВ до 6 кг |
2 |
|
в диапазоне от 6 кг до НПВ |
5 |
в диапазоне от 6 кг до НПВ |
5 |
в диапазоне от 6 кг до НПВ |
5 | ||
|
4 |
Допускаемая погрешность весов без выборки и с выборкой массы тары, г |
2и5 |
2и5 |
2 и 5 | |||
|
5 |
Габаритные размеры, мм |
399 х 427 х 480 |
382x417x 508 |
388 х 365 х 150 | |||
|
6 |
Автономное питание (перезаряжаемая аккумуляторная батарея) |
* |
* |
6-9В/1.2А | |||
|
7 |
Питание от сети |
~220В/50Гц |
-220В/50 Гц |
-220В/50 Гц через адаптер | |||
|
¥" |
Потребляемая мощность, Вт, не более |
40 |
40 |
4 | |||
|
9 |
Масса, кг, не более |
13 |
12.5 |
5.9 | |||
|
10 |
Ввод массы тары с цифровой клавиатуры (макс, вес, кг) |
5.988 |
5.988 |
5.958 | |||
|
11 |
Запоминание установленной массы как массы тары, кг |
5.988 |
5.988 |
5.958 | |||
|
12 |
Сброс значений массы тары. Обнуление показаний |
+ |
+ |
+ | |||
|
13 |
Разрядность индикаторов -для модификаций 01,03: Вес/Цена/Стоимость; -для модификации 02: Вес тары/Вес/Цена/Стоимость |
5/6/7 |
5/5/6Z7 |
5/5/7 | |||
|
14 |
Ввод цены за 1 кг, 100г |
-ь |
+ | ||||
|
15 |
Суммирование стоимостей различных товаров |
+ |
+ |
+ | |||
|
16 |
Вывод на индикатор количества и общей стоимости покупок |
+ |
+ |
+ | |||
|
17 |
Корректировка |
4- |
+ |
+ | |||
|
(вычет)общей стоимости покупок | ||||
|
18 |
Определение сдачи |
+ |
+ |
+ |
|
19 |
Количество программируемых единиц информации |
970 |
2100 |
8 |
|
20 |
Вызов из памяти единиц информации о товаре: « прямым нажатием необход. клавиши; ■ набором номера товара с последующ, нажатием клавиши PLU |
66 970 |
56 2100 |
8 |
|
21 |
Вывод отчета о количестве и общей стоимости продаж |
+ |
+ |
- |
|
22 |
Внешний интерфейс: RS-232, RS-485, сетевой |
+ |
+ |
- |
|
23 |
Выдача этикетки со штриховым кодом и другой информацией о товаре |
4- |
+ | |
|
24 |
Диапазон установки нуля с грузоприемной платформой, г, не более: |
от 0 до 298 |
от 0 до 298 |
от Одо 100 |
Знак государственного реестра.
Знак государственного реестра наносится на эксплуатационную документацию типографским способом.
Комплектность
Комплект поставки весов:
- весы;
- паспорт;
- руководство по эксплуатации;
- упаковка;
- методика поверки(по требованию потребителя);
- предохранители;
- для модификаций ВЭН-15-01, ВЭН-15-02 заправленный рулон с этикетками;
- для модификации ВЭН-15-03 набор аккумуляторов (по требованию потребителя адаптер переменного тока).
Поверка
Поверка проводится по методике поверки МП22£92
Перечень оборудования, необходимого при поверке:
- образцовые гири IV разряда массой от 1 г до 15 кг по ГОСТ 7328;

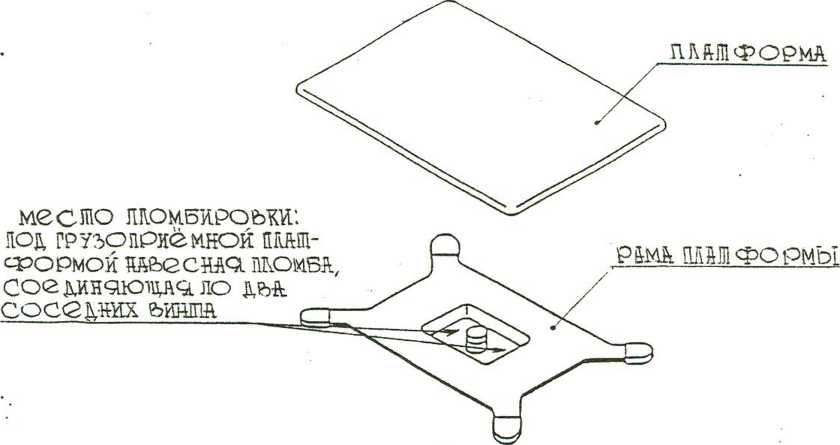

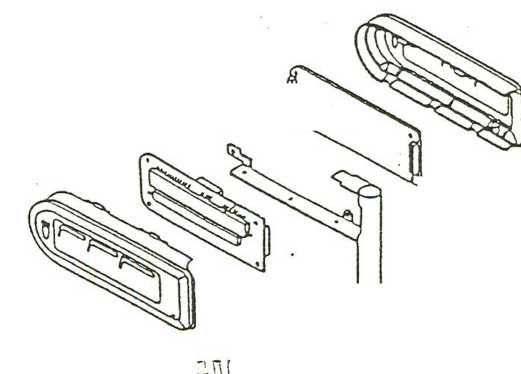

Оттиски клейма госповерителя наносятся в местах, указанных на рисунках 1; 2; 3, с использованием обжимных пломб, или пломбировочных чашек с мастикой.
|
0----- место момбироькк ЧА ддаде ъесоь пюм-ьчроъоччые ч^ита с мчс тжоч [UI. <pQ>r ._^у' |
— ПЩСРОРМА R место ПАомбкроьки: Г под rpvdo пр не мной пмш фо р мок Ч</ Wbecmp ПАОМ6А, сое КЙН9ОЦАЯ ПО --D Сосо СТИХ ЬЙВ1ПЛ.____________ . У РАМА ПП АШ СТ ОРМЫ _ ..... * ”4. > \х \ и ьерхчолс частъкорпуса \< . С КААБКАШУРОЙ._________ бюктгтии<а ffl МАЙГА СНСППОа :' тенъокАВДИк >у '-\4> ЧИЖА^01-*ЧАСЯ!ЬК.ОРГ1УСАС ЙСЧАдПАЮ- ВДм услрокс mfoOM к элект 1=>ожы м и х| ЛАМПАМЙ________ |
ЛЛШФОРМА
РАМА ПААЖсРОРМЫ
штлпгА диспп.ер.
Б своре____
1 место лломвиро^к.
по^ пру'лоприё мной ппыпсрор-MCOAfeOCHEPL ПЛОМБА, СООШ ЮОШ по ДЪАСОС^ОИХ ЫННЖ
ье РКЙ<М ЧАС ГОР КОРПУС Л
О К№ВИАГО.УРОЙ_________

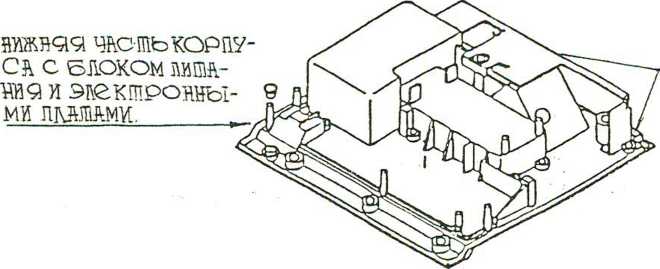

ffiiWQ ЧАС1Ъ КОРПУСА С БЛОКОМ питкничи электронщик плыплми
место пломвиробют.
ш Аните ьесоь пломвиро-feOHHbie члжи с мас тикой.
влек покключе -аир интерсрой-СНЫХ РАЪоёмоЬ^.
.РИС. 2. Сое тлБные час тк модели ЪЭН- V5-OP и месил паомвиробки.

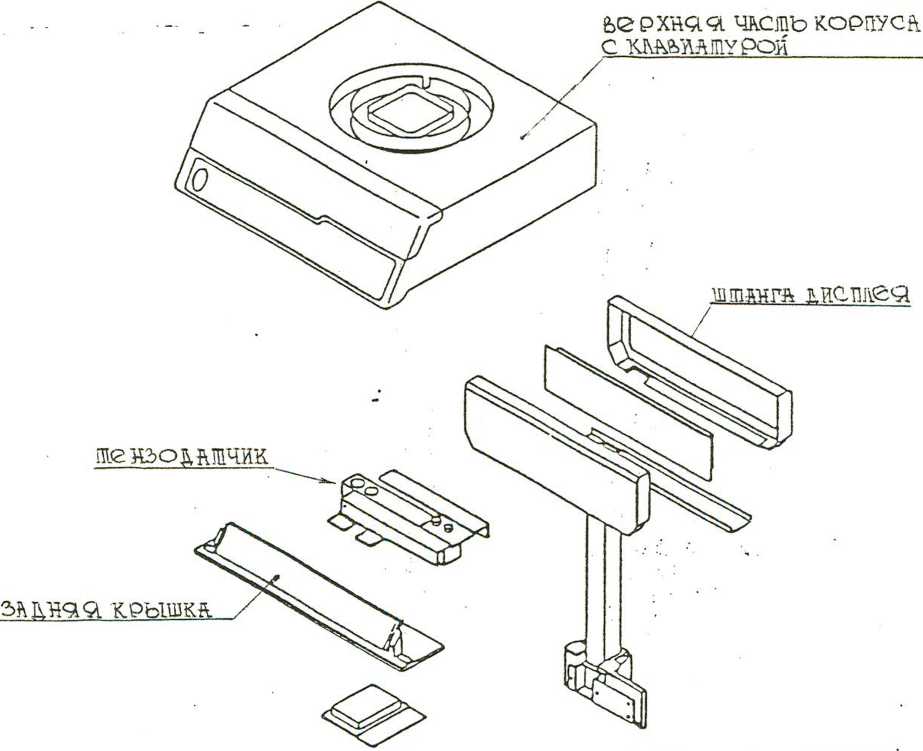

Рис. 3. CoCWAfeHbi® ЧАСШИ МОДСАИ ЬЭН-А5-ОЗ и мео гоа плом-^ироьки.
yvscjuo Д1\ОМБИРОЬК^_ вдощг. becofe иконка- , роьочще чашки с м&гпжого
Нормативные документы
ГОСТ 29329-92, ГОСТ 12997-84, ГОСТ 12.2.007.0-75, ТУ РБ 14729644.001-97.
Заключение
Весы электронные настольные ВЭН-15 соответствуют требованиям ГОСТ 29329-92, ГОСТ 12997-84, ГОСТ 12.2.007.0-75, ТУ РБ 14729644.001-97.
