Весы настольные электронные ВН
| Номер в ГРСИ РФ: | РБ 03 02 0446 03 |
|---|---|
| Раздел: | Средства измерений массы [2] |
| Категория: | Весы |
| Производитель / заявитель: | Производственное подразделение «ЗАВОД ЭТАЛОН» БелГИСС, г. Минск, |
|
Описание типа РБ 03 02 0446 03 [2003-01-01]
rb-03-02-0446-03_2003-01-01.pdf
|
Скачать |
Весы настольные электронные ВН (далее - весы) предназначены для статического взвешивания различных грузов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 02 0446 03 |
| Наименование | Весы настольные электронные ВН |
| Год регистрации | 2003 |
| Номер сертификата | 2372 |
| Дата регистрации | 2003-05-27 |
| Срок действия | - |
| Получатель сертификата | УП "Завод Эталон", г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
УП "Завод Эталон"
Адрес: 220053, г. Минск, ул. Новаторская, 2а
Контакты: тел./факс (017)237-27-88
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МП.Мн 1278-2003 (утверждена БелГИМ) |
Поверители
Скачать
|
Описание типа РБ 03 02 0446 03 [2003-01-01]
rb-03-02-0446-03_2003-01-01.pdf
|
Скачать |
Описание типа
Назначение
Весы настольные электронные ВН (далее - весы) предназначены для статического взвешивания различных грузов.
В соответствии с ГОСТ 29329-92 весы относятся к товарным, среднего класса точности, настольным, с автоматическим уравновешиванием и дискретным отсчетным устройством.
Весы могут применяться самостоятельно или в составе автоматизированных технологических комплексов.
Описание
Принцип действия весов основан на преобразовании деформации чувствительного элемента, возникающей под действием массы взвешиваемого груза, в аналоговый электрический сигнал, который преобразуется в цифровую форму. После программной обработки цифрового сигнала результат измерения выдается на индикатор.
Весы состоят из следующих основных узлов: устройства грузоприемного, тензометрического датчика, платы контроллера, блока индикации, клавиатуры, блока питания с сетевым фильтром.
Весы в зависимости от наибольшего предела взвешивания выпускаются следующих модификаций: ВН-6, ВН-15, ВН-30.
Конструктивно модификации весов отличаются исполнением тензометрических датчиков (ДСТ-6, ДСТ-15, ДСТ-30) собственного изготовления. Допускается применение тензометрических датчиков с параметрами не хуже класса C5>L5/35 по ГОСТ 30129-96 и температурной компенсацией других изготовителей, внесенных в Государственный реестр РБ.
Внешний вид весов указан на рисунке 1.
По требованию заказчика весы комплектуются индикатором выносньни^Р^Ь сунок 2).
f/. / i Ль I >

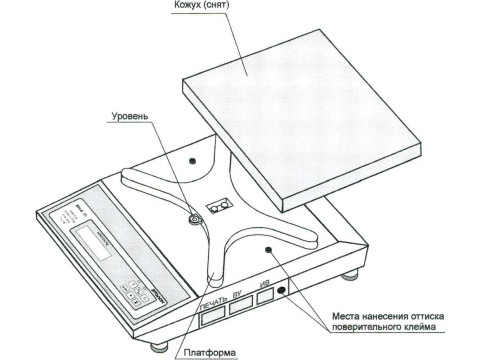

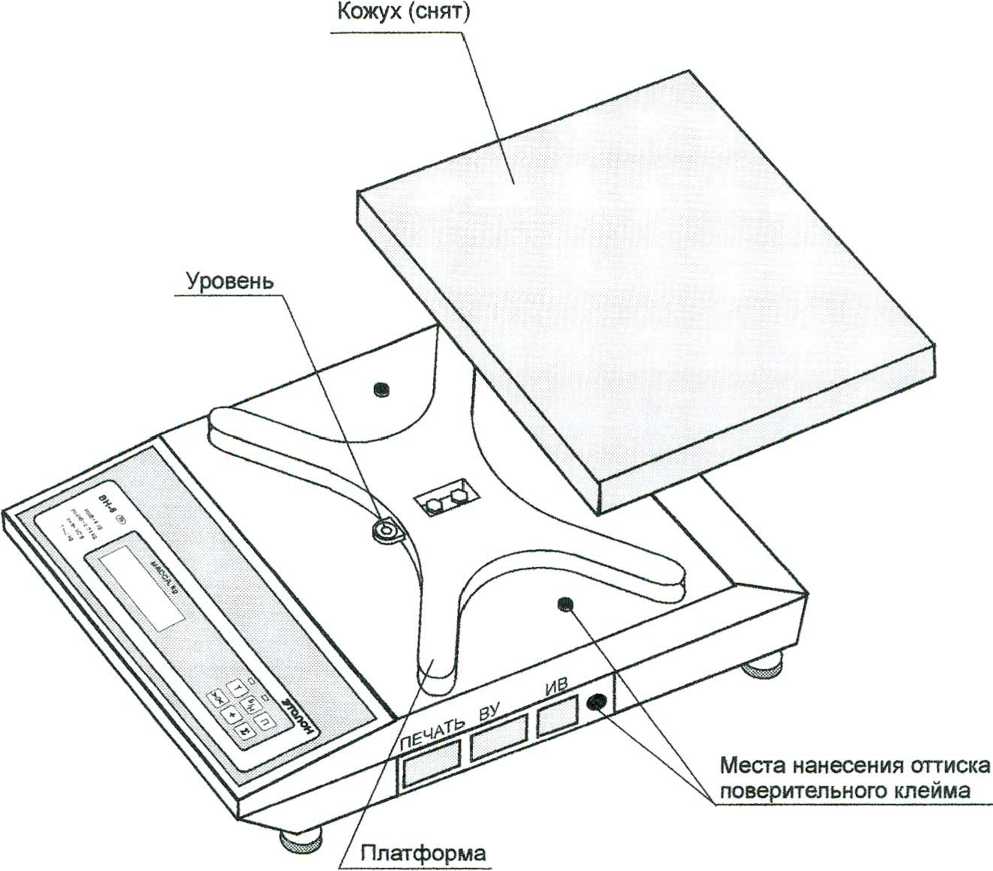

Рисунок 1. Весы ВН

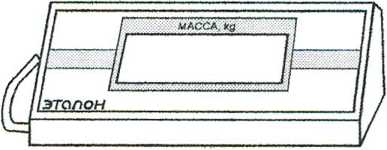

Рисунок 2. Индикатор выносной
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
№ п/п |
Наименование |
Значение | ||
|
ВН-6 |
ВН-15 |
ВН-30 | ||
|
1 |
Пределы взвешивания, кг: -наибольший (НПВ) -наименьший (НмПВ) |
6,000 0,010 |
15,000 0,020 |
30,000 0,100 |
|
2 |
Дискретность индикации (d) и цена поверочного деления (е), кг: - в интервале от 0,010 до 3,000 кг вкл. - в интервале свыше 3,000 до 6,000 кг вкл. - в интервале от 0,020 до 4,000 кг вкл. - в интервале свыше 4,000 до 15,000 кг вкл. - в интервале от 0,100 до 15,000 кг вкл. - в интервале свыше 15,000 до 30,000 кг вкл. |
0,001 0,002 |
0.002 0,005 |
0,005 0,010 |
|
3 |
Наибольший предел выборки массы тары, кг |
2,000 |
8,000 | |
|
4 |
Пределы допускаемой погрешности без выборки массы тары, кг при первичной поверке: - в интервале от 0,010 до 2,000 кг вкл. - в интервале свыше 2,000 до 4,000 кг вкл. - в интервале свыше 4,000 до 6,000 кг вкл. - в интервале от 0,020 до 4,000 кг вкл. - в интервале свыше 4,000 до 10,000 кг вкл. - в интервале свыше 10,000 до 15,000 кг вкл. - в интервале от 0,100 до 10,000 кг вкл. - в интервале свыше 10,000 до 20,000 кг вкл. - в интервале свыше 20,000 до 30,000 кг вкл. при эксплуатации: - в интервале от 0,010 до 0,500 кг вкл. - в интервале свыше 0,500 до 2,000 кг вкл. - в интервале свыше 2,000 до 3,000 кг вкл. - в интервале свыше 3,000 до 4,000 кг вкл. - в интервале свыше 4,000 до 6,000 кг вкл. - в интервале от 0,020 до 1,000 кг вкл. - в интервале свыше 1,000 до 4,000 кг вкл. - в интервале свыше 4,000 до 10,000 кг вкл. - в интервале свыше 10,000 до 15,000 кг вкл. - в интервале от 0,100 до 2,500 кг вкл. - в интервале свыше 2,500 до 10,000 кг вкл. - в интервале свыше 10,000 до 15,000 кг вкл. - в интервале свыше 15,000 до 20,000 кг вкл. - в интервале свыше 20,000 до 30,000 кг вкл. |
± 0,001 ± 0.002 ± 0,004 ± 0,001 ± 0,002 ± 0,003 ± 0,004 ± 0,006 |
± 0,002 ± 0,005 ± 0,010 ± 0,002 ± 0,004 ± 0,010 ± 0,015 |
± 0,005 ± 0,010 ± 0,020 ± 0,005 ± 0,010 ± 0,015 ± 0,020 ± 0,030 |
|
5 |
Непостоянство показаний ненагруженных весов, кг, не более |
± 0,001 |
± 0,002 |
± 0,005 |
|
6 |
Время установления показаний массы, с, не более |
5 | ||
|
7 |
Порог чувствительности весов, кг |
(1,0...1,4)е | ||
|
8 |
Время непрерывной работы, ч, не менее |
12 | ||
|
9 |
Время выхода весов на установленный режим работы, мин, не более |
10 | ||
|
10 |
Диапазон рабочих температур, °C |
5 ... 35 | ||
|
11 |
Потребляемая мощность, В-A, не более |
13 | ||
|
12 |
Средняя наработка на отказ, ч |
2000 | ||
|
13 |
Средний срок службы, лет, не менее |
8 | ||
|
14 |
Среднее время восстановления, ч, не более |
2 | ||
|
15 |
Масса, кг, не более: - весов - выносного индикатора |
7 /7® 0 4 // / — | ||
э.
рйййо]
I
|
№ п/п |
Наименование |
Значение | ||
|
ВН-6 |
ВН-15 |
ВН-30 | ||
|
16 |
Габаритные размеры, мм, не более - весов - выносного индикатора |
445x350x130 140x55x61 | ||
ЗНАК ГОСУДАРСТВЕННОГО РЕЕСТРА
Знак Государственного реестра наносится на корпус весов приклеиванием пленочного шильдика, изготовленного способом сеткографии, и на паспорт весов типографским способом.
Комплектность
|
Обозначение составной части |
Наименование составной части |
Количество | ||
|
ВН-6 |
ВН-15 |
ВН-30 | ||
|
Мд2.791.005 |
Весы настольные электронные |
•• |
1 шт. |
- |
|
Мд2.791.007 |
Весы настольные электронные |
- |
- |
1 шт. |
|
Мд2.791.016 |
Весы настольные электронные |
1 шт. |
— |
- |
|
МД2.791.005 ПС |
Паспорт |
1 экз. |
1 экз. |
1 экз. |
|
МП.МН1278-2003 |
Методика поверки |
1 экз. |
1 экз. |
1 экз. |
|
Мдб.179.030 |
Индикатор выносной* |
1 шт. |
1 шт. |
1 шт. |
|
Комплект запасных частей и принадлежностей в составе: -вставка плавкая ВП1-1-0,5А АГО.481.303 ТУ -кабель Мдб.644.022* |
2 шт. 1 шт. |
2 шт. 1 шт. |
2 шт. 1 шт. | |
|
Примечание - * поставляется по особому заказу | ||||
Поверка
Поверка весов производится по методике поверки МП. МН1278-2003.
Межповерочный интервал - один год.
Перечень оборудования, необходимого для поверки:
- гири класса Mi ГОСТ 7328-2001.
Места нанесения оттиска поверительного клейма указаны на рисунке 1.
Нормативные документы
ТУ РБ 14577080.026-97 Весы настольные электронные ВН. Технические условия
ГОСТ 29329-92 Весы для статического взвешивания. Общие технические
требования
Заключение
Весы настольные электронные ВН соответствуют требованиям
|
— — — — — — _ _ —. |
