Компаратор для концевых мер длины GBCD-100A № 200472107

Назначение

Компаратор для концевых мер длины GBCD-100A № 200472107 (далее - компаратор) предназначен для измерений длины концевых мер методом сравнения с эталонной концевой мерой.

Область применения - промышленность.

Описание

Компаратор представляет собой прибор, который определяет отклонение длины измеряемой меры от действительной длинны эталонной меры. Меры расположены соосно друг против друга, два измерительных датчика, включены по схеме суммирующего измерения (+А+В). При измерении, наконечники верхнего и нижнего датчика вводятся в соприкосновение с рабочими поверхностями эталонной меры и компаратор настраивают на «0», затем эталонная мера убирается и устанавливается измерительная мера. Наконечники вводятся в соприкосновение и снимается отсчет. Встроенное программное обеспечение позволяет настроить компаратор.

Фотографии общего вида средств измерений представлены в приложении 1.

Схема (рисунок) с указанием места для нанесения знака поверки средств измерений представлена в приложении 2.

Обязательные метрологические требования: представлены в таблице 1. Таблица 1

Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным метрологическим требованиям: представлены в таблице 2.

Таблица 2

Комплектность

Таблица 3

Место нанесения знака утверждения типа средств измерений: знак утверждения типа средств измерений наносится на титульный лист руководства пользователя.

Поверка осуществляется по МРБ МП.МН 3550-2022 «Система обеспечения единства измерений Республики Беларусь. Компаратор для концевых мер длины GBCD-100A. Методика поверки»

Сведения о методах измерений

Технические нормативные правовые акты и технические документы, устанавливающие:

требования к типу средств измерений:

техническая документация производителя (руководство пользователя);

технический регламент Таможенного союза «Электромагнитная совместимость технических средств» (ТР ТС 020/2011);

методику поверки:

МРБ МП.МП 3550-2023 «Система обеспечения единства измерений Республики Беларусь. Компаратор для концевых мер длины GBCD-100A. Методика поверки».

Перечень средств поверки: представлен в таблице 4.

Таблица 4_______

_____________________ Наименование и тип средств поверки ______________________

Термогигромстр UNITESS ТНВ1____

Меры длины концевые плоскопараллельные 1 класса но ГОСТ 9038-90

Примечание - Допускается применять другие средства поверки, обеспечивающие определе-ние метрологических характеристик с требуемой точностью.

Идентификация программного обеспечения: представлена в таблице 5.

Таблица 5

Заключение о соответствии утвержденного типа средств измерений требованиям технических нормативных правовых актов и/или технической документации производителя: компаратор для концевых мер длины GBCD-100A № 200472107 соответствует требованиям технической документации производителя (руководства пользователя), ТР ТС 020/2011, 'ГР ТС 004/2011.

11роизводитель среде гв измерений

Mitutoyo Corporation. 20-1, Sakado    1-chome,    lakatsu-ku. Kawasaki,

Kanagawa 213-8533, Japan

Уполномоченное юридическое лицо. проводившее испытания средств и з м ере 11 и й/мстрологическую экспертизу ед и ничного экземпляра средств измерений Республиканское унитарное предприятие «Белорусский государственный институт метрологии» (БслГИМ)

Республика Беларусь. 220053. г. Минск, Старовилепский тракт, 93

Телефон: +375 17 374-55-01

факс: +375 17 244-99-38

e-mail: info@belgim.by

Приложения: 1. Фотографии общего вида средств измерений на 1 листе.

2. Схема (рисунок) с указанием места для нанесения знака поверки средств измерений на 1 листе.

Л.В. Казачок

Директор БслТИМ

Приложение 1 (обязательное) Фотография общего вида средств измерений

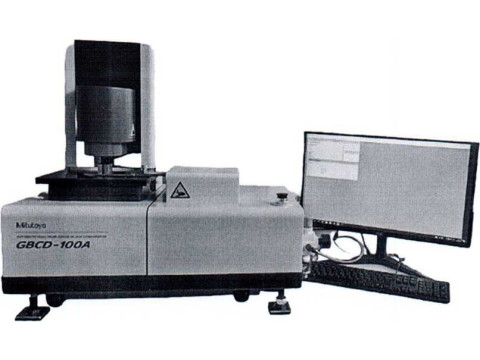

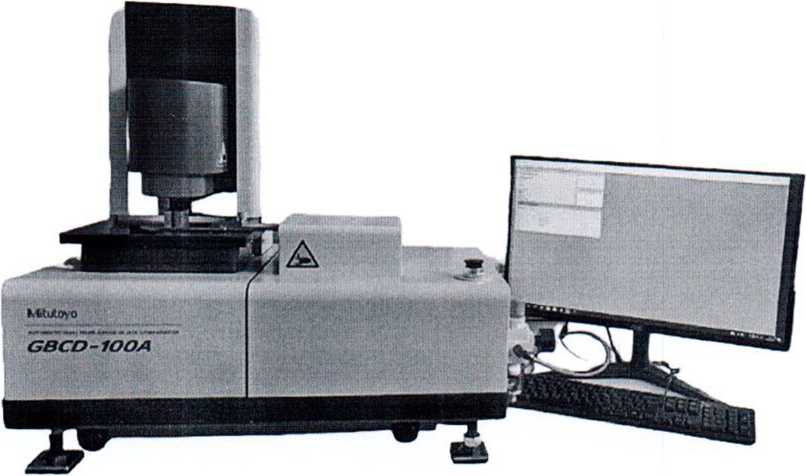

Рисунок 1.1 Фотография общего вида компаратора для концевых мер длины GBCD-100A, № 200472107

Gauge Block Comparator Соае No. 565-160D-02 Model GBCD-100A SO No Serial No 200472107 Manufactured 2021

Tor the EU Directive Authorised representative end .mporter m the EU Mitutoyo Europe GmbH Bo's.(strasse 8-Ю. 4148» Neue* GERMANY Го* the UK Deective Authorised representative and importer in IM UK Mitutoyo tUK) Ltd Joule Road We»t Point Butineae Park. Andover Hampshire SP10 3UX UNITED KINGDOM

Mitutoyo Corporation

MADE IK JAPAN

Рисунок 1.2 - Фотография маркировки компаратора для концевых мер длины GBCD-1()()Л.№ 200472107

Приложение 2 (обязательное) Схема (рисунок) с указанием места для нанесения знака поверки средств измерений

Место для нанесения знака поверки

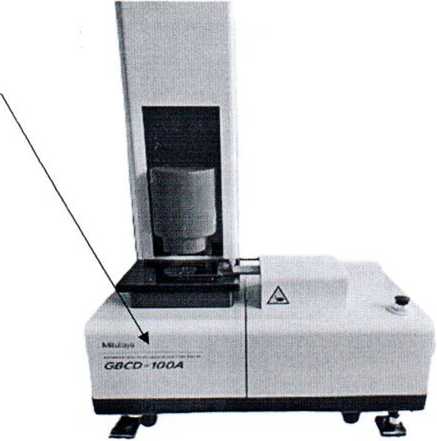

Рисунок 2.1 - Схема (рисунок) с указанием места для нанесения знака поверки
