Плиты поверочные (исполнение 3)
| Номер в ГРСИ РФ: | РБ 03 01 9262 22 |
|---|---|
| Раздел: | Средства измерений геометрических величин [1] |
| Категория: | Плиты поверочные |
| Производитель / заявитель: | УП "АНТОК", г. Минск |
|
Описание типа РБ 03 01 9262 22 [2022-11-03]
rb-03-01-9262-22_2022-11-03.pdf
|
Скачать |
Плиты поверочные (исполнение 3) (далее плиты) предназначены для измерений отклонений от прямолинейное 1 и и плоскостности, могут быть использованы в качсс тве оснований под высокоточные приборы, различные средства измерений.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 01 9262 22 |
| Наименование | Плиты поверочные (исполнение 3) |
| Год регистрации | 2022 |
| Номер сертификата | 15687 |
| Дата регистрации | 2022-11-03 |
| Срок действия | 2027-11-03 |
| Получатель сертификата | Научно-производственное частное унитарное предприятие «АНТОК», г. Минск, Республика Беларусь |
Производитель / Заявитель
Научно-производственное частное унитарное предприятие «АНТОК»
Поверка
| Межповерочный интервал / Периодичность поверки | 12 месяцев |
| Методика поверки | Поверка по МИ 2007-89 «Рекомендация. ГСИ. Плиты поверочные и разметочные. Методика поверки» |
Поверители
Скачать
|
Описание типа РБ 03 01 9262 22 [2022-11-03]
rb-03-01-9262-22_2022-11-03.pdf
|
Скачать |
Описание типа
Назначение
Плиты поверочные (исполнение 3) (далее плиты) предназначены для измерений отклонений от прямолинейное 1 и и плоскостности, могут быть использованы в качсс тве оснований под высокоточные приборы, различные средства измерений.
Область применения: машиностроение, приборостроение и другие отрасли промышленности.
Описание
Плиты изготавливаются по ГОСТ 10905-86 из твердокаменных пород гранита. Рабочая поверхность плит имеет матовую поверхность. Принцип действия основан на измерении отклонений от прямолинейности и плоскостности контролирусмой поверхности детали от рабочей поверхности плиты. У плит имеются регулируемые опоры, позволяющие устанавливать их в горизонтальнос положение.
Фотографии общего вида средств измерений представлена в приложении 1.
Схема (рисунок) с указанием места для нанесения знака поверки средс тв измерений представлена в приложении 2
Обязательные метрологические требования: представлены в таблицах I, 2, 3.
Таблица I
|
Размеры плит, мм |
Допуск плоскостности по классам точности, мкм | ||
|
000 |
00 |
0 | |
|
250x250x70 |
1,2 |
2 |
4 |
|
400x400x80 |
1,6 |
3 |
6 |
|
630х400х100 |
2 |
8 | |
|
1000x630x150 |
2,5 |
5 |
10 |
|
1600x1000x200 |
3 |
6 |
12 |
|
2000x1000x250 |
4 |
8 |
16 |
|
2500х1600x300 |
4 |
8 |
16 |
Таблица 2
|
Размеры плит, мм |
Отклонение от перпендикулярности боковых поверхностей между собой и боковых поверхностей к рабочей, мкм |
|
1 |
2 |
|
250x250x70 |
300 |
|
400x400x80 |
400 |
|
630x400x100 |
500 |
|
1000x630x150 |
600 |
Продолжение таблицы 2
|
1 |
2 |
|
1600x1000x200 |
800 |
|
2000x1000x250 |
1000 |
|
2500x1600x250 |
1200 |
Таблица 3
|
Наименование |
Значение |
|
Шероховатость рабочей поверхности но параметру Ra, мкм, нс более |
0,32 |
Основные технические характеристики и метрологические характеристики, нс относящиеся к обязательным метрологическим требованиям: представлены в таблице 4.
Таблица 4
|
Наименование |
Значение |
|
Диапазон температуры окружающего воздуха в условиях эксплуатации, °C: для классов точности 000, 00 для класса точности 0 |
от 17 до 23 от 16 до 24 |
|
Средний срок службы, лет, нс менее |
10 |
Комплектность
Таблица 5
|
11аименованис |
Количество |
|
плита поверочная (исполнения 3) |
1 |
|
ручки |
2 |
|
опоры регулируемые |
3* |
|
паспорт |
1 |
|
крышка |
1 |
|
*- не менее 3-х опор _ _ |
Место нанесения знака утверждения типа средств измерений: знак утверждения типа средств измерений наносится на маркировочную табличку плит и титульный лист паспорта.
Поверка осуществляется но МИ 2007-89 «Рекомендация. ГСИ. Плиты поверочные и разметочные. Методика поверки».
Сведения о методах измерений
Технические нормативные правовые акты и технические документы, устанавливающие: требования к тину средств измерений:
ГОСТ 10905-86 «Плиты поверочные и разметочные. Технические условия»; методику поверки:
МИ 2007-89 «Рекомендация. ГСИ. Плиты поверочные и разметочные. Методика поверки».
Перечень средств поверки: представлен в таблице 6.
Таблица^_________________ ____
________________________Наименование и тип средств поверки______________________
Уровень электронный для машиностроения Wyler _ ___ _______
Угольник УЛ-160
УЛ-100 _
Щупы. Набор №1
Профилометр-профилограф Mahrsurf Scan_________
11римечание - Допускается применять другие средства поверки, обеспечивающие определение метрологических характеристик с требуемой точностью.
Идентификация программного обеспечения: программное обеспечение отсутствует.
Заключение о соответствии утвержденного типа средс тв измерений требованиям технических нормативных правовых актов и/или технической документации производителя: плиты поверочные (исполнения 3) соответствуют требованиям ГОСТ 10905-86.
Производи гель средств измерений Научно-производственное частное уни тарное предприятие «Анток» Республика Беларусь, 220053, г. Минск, ул. Новаторская,26, ком. 202, Телефон: +375 (17) 361 90 93 www.aniok.by e-mail: antok@list.ru
Уполномоченное юридическое лицо, проводившее испытания средств измерсний/мстрологичсскую экспертизу единичного экземпляра средств измерений Республиканское унитарное предприятие «Белорусский государственный институт метрологии» (БелГИМ)
Республика Беларусь, 220053, г. Минск, Старовилснский тракт, 93
Телефон: +375 17 374-55-01
факс: +375 17 244-99-38
e-mail: info@bclgim.by
Приложения: 1. Фотографии общего вида средств измерений на 1 листе.
2. Схема (рисунок) с указанием места для нанесения знака поверки средств измерений на 1 листе.
А.В. Казачок
Директор БелГИМ
Приложение 1 (обязательное) Фотографии общего вида средств измерений

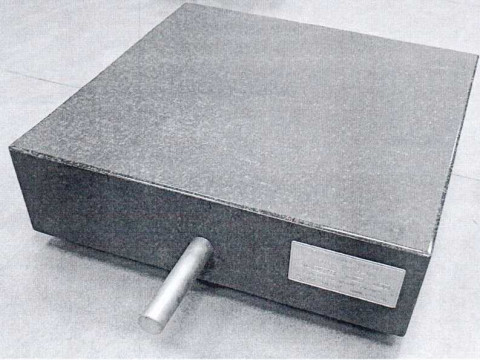

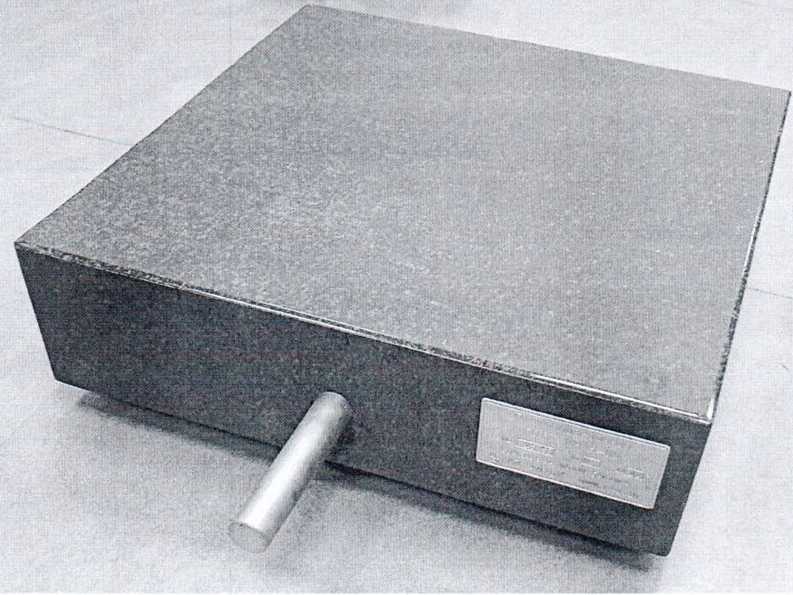

Рисунок 1 Фотография общего вида плит (изображение носит иллюстративный характер)

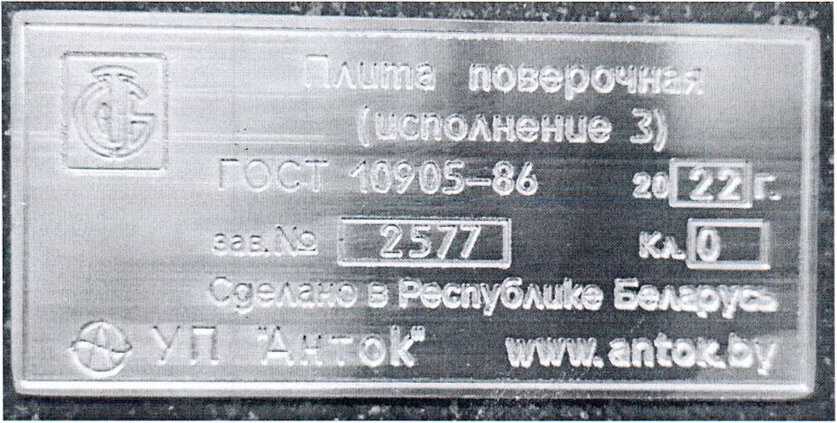

Рисунок 1.1- Фотография маркировочной таблички или г (изображение носит иллюстративный характер)
Приложение 2 (обязательное) Схема (рисунок) с указанием места для нанесения знака поверки средств измерений

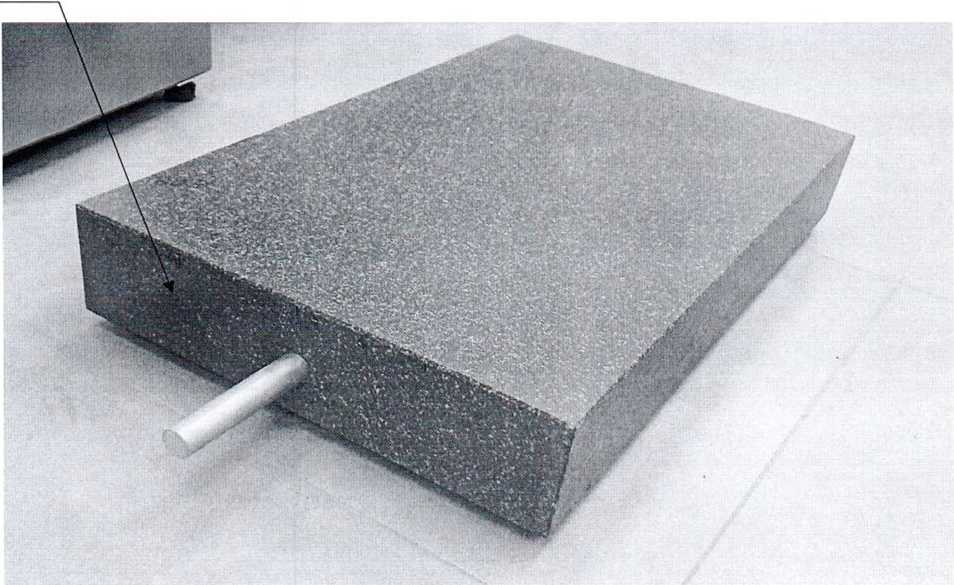

Место для нанесения знака поверки
Рисунок 2 - Схема (рисунок) с указанием места для нанесения знака поверки средств измерений
