Головка измерительная цифровая Digimatic ID-H0560 № 21134252
| Номер в ГРСИ РФ: | РБ 03 01 8581 22 |
|---|---|
| Раздел: | Средства измерений геометрических величин [1] |
| Производитель / заявитель: | «Mitutoyo Corporation», Япония |
|
Описание типа РБ 03 01 8581 22 [2022-02-11]
rb-03-01-8581-22_2022-02-11.pdf
|
Скачать |
цифровая Digimatic ID-H0560 № 21134252 (далее - головка) предназначена для абсолютных и относительных измерений линейных размеров.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 01 8581 22 |
| Наименование | Головка измерительная цифровая Digimatic ID-H0560 № 21134252 |
| Год регистрации | 2022 |
| Номер сертификата | 14842 |
| Дата регистрации | 2022-02-07 |
| Срок действия | - |
| Получатель сертификата | ООО «Евростанком», г. Минск, Республика Беларусь |
Производитель / Заявитель
«Mitutoyo Corporation»
Адрес: 20-1, Sakado 1-Chome, Takatsu-ku, Kawasaki-shi, Kanagawa 213-8533, Japan
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка по МРБ МП.МН 3210-2022 «СОЕИ РБ. Головки измерительные цифровые Digimatic ID-H0560. Методика поверки» |
Поверители
Скачать
|
Описание типа РБ 03 01 8581 22 [2022-02-11]
rb-03-01-8581-22_2022-02-11.pdf
|
Скачать |
Описание типа
Назначение
цифровая Digimatic ID-H0560 № 21134252 (далее - головка) предназначена для абсолютных и относительных измерений линейных размеров.
Область применения: приборостроение, машиностроение и другие отрасли промышленности.
Описание: принцип действия головки основан на преобразовании линейных перемещений измерительного стержня в показания цифрового отсчетного устройства. Результаты измерений выводятся на жидкокристаллический экран передней панели головки, а также могут обрабатываться на компьютере, подключенном к головке через USB-порт и интерфейс RS-232C.
Фотографии общего вида головки представлены в приложении 1.
Схема (рисунок) с указанием места для нанесения знака поверки средств измерений представлена в приложении 2.
Обязательные метрологические требования: представлены в таблице 1. Таблица I
|
Наименование, единица измерения |
Значение |
|
Диапазон измерений, мм |
от 0 до 60 |
|
Пределы допускаемой абсолютной погрешности головки, мм |
±0.0025 |
|
Измерительное усилие. Н |
от 0.6 до 2.5 |
|
Размах показаний, мм. не более |
0.002 |
Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным метрологическим требованиям: представлены в таблице 2.
Таблица 2
|
Наименование, единица измерения |
Значение |
|
1 |
2 |
|
Разрешение, мм |
0.0005 |
|
Диапазон напряжений питания от сети переменного тока номинальной частотой 50 Гц. В |
от 100 до 240 |
|
Номинальное напряжение питания головки от сети постоянного тока. В |
5.9 |
|
Максимальное значение силы потребляемого тока. А |
2.0 |
|
Габаритные размеры цифрового отсчетного устройства, мм. не более |
114x60x42 |
Продолжение таблицы 2
|
2 | |
|
Высота головки, мм, не более |
312 |
|
Масса, г. не более |
305 |
|
У с л о в и я э к с п л у ата ц и и: диапазон температур окружающего воздуха, °C диапазон относительной влажности воздуха. % |
от 15 до 25 от 30 до 80 |
Комплектность
Таблица 3
|
Наименование |
Количество |
|
Головка измерительная цифровая Digimatic ID-110560 № 21134252 | |
|
Сетевой адаптер |
1 |
|
Руководство пользователя | |
|
Футляр |
1 |
|
Методика иоверки МРБ МП.МН 3210-2022 |
1 |
Место нанесения знака утверждения типа средств измерений: знак утверждения типа наносится на титульный лист руководства пользователя.
Поверка осуществляется по МРБ МП.МН 3210-2022 «Система обеспечения единства измерений Республики Беларусь. Головки измерительные цифровые Digimatic ID-H0560. Методика поверки».
Технические нормативные правовые акты и технические документы, устанавливающие:
требования к типу средств измерений:
документация «Mitutoyo Corporation». Япония;
технический регламент Таможенного союза «О безопасности низковольтного оборудования» (ТР ТС 004/2011);
технический регламент Таможенного союза «Электромагнитная совместимость технических средств» (ТР ТС 020/201 1):
методи ку поверю i:
МРБ МП.МН 3210-2022 «Система обеспечения единства измерений Республики Беларусь. Головки измерительные цифровые Digimatic ID-H0560. Методика поверки».
Перечень средств поверки: представлен в таблице 4.
Таблица 4__
Наименование и тип (условное обозначение) эталонов
и вспомогательных средств поверки ________________
Установка поверочная I-Checker______________________________________________
Весы настольные циферблатные ВНЦ__
Термогигрометр UNITESS ТНВ1________________________________________
Примечание - Допускается применение других средств поверки, обеспечивающих определение метрологических характеристик с требуемой точностью.
Идентификация программного обеспечения: приведена в таблице 5. Таблица 5
|
Идентгк |
)икационное наименование ПО |
Номер версии ПО |
|
USB-ITPAK |
у. 1.000 | |
Заключение о соответствии утвержденного типа средств измерений требованиям технических нормативных правовых актов н/или технической документации производителя: головка измерительная цифровая Digimatic ID-H0560 № 21134252 соответствует требованиям документации «Milutoyo Corporation», Япония, ГР ТС 004/2011. ТР ТС 020/2011.
Производи гель средств измерений:
«Mitutoyo Corporation», Япония
20-1, Sakado 1-Chome, Takatsu-ku, Kawasaki-shi. Kanagawa 213-0012. Japan
Tel.+81(044) 813-8230
Fax +81(044) 813-8231
Уполномоченное юридическое лицо, проводившее испытания средств измерений / метрологическую экспертизу единичного экземпляра средств измерений
Республиканское унитарное предприятие
«Белорусский государственный институт метрологии»
220053 г. Минск. Старовиленский тракт. 93
Тел. (017) 378-98-13
1 Триложения: 1. Фотографии общего вида средств измерений на 2 листах.
2. Схема (рисунок) с указанием места для нанесения знака поверки средств измерений на 1 листе.
Директор БелГИМ В.Л. Гуревич
Приложение 1 (обязательное)
Фотографии общего вида
головки измерительной цифровой Digimatic ID-H0560 № 21134252
в

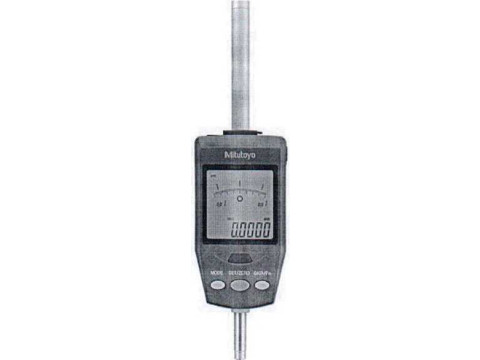

Рисунок 1.1 - Внешний вид головки измерительной цифровой Digimatic ID-H0560 № 21134252

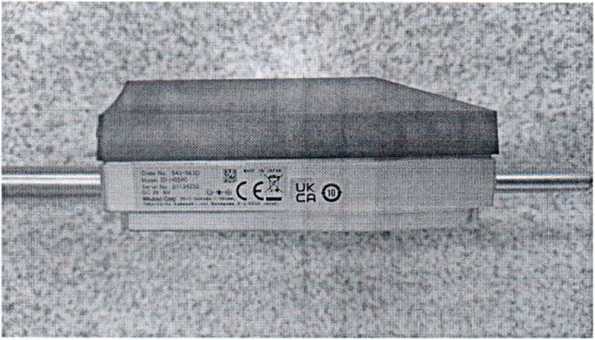

Рисунок 1.2 - Маркировка головки измерительной цифровой Digimatic 1D-H0560 № 21 134252

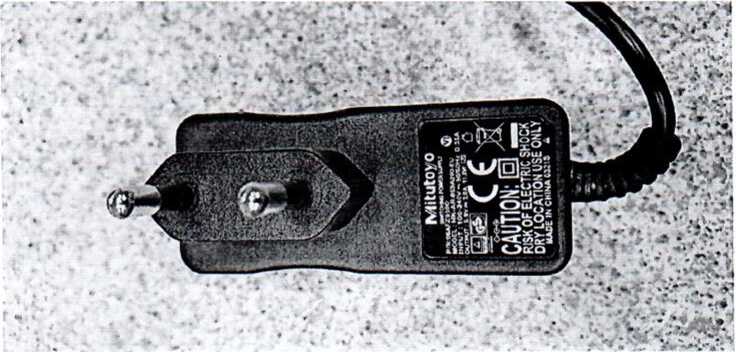

Рисунок 1.3 - Маркировка рекомендуемого сетевого адаптера
Приложение 2 (обязательное)
Схема (рисунок) с указанием места для нанесения знака поверки средств измерений
Место для нанесения знака поверки

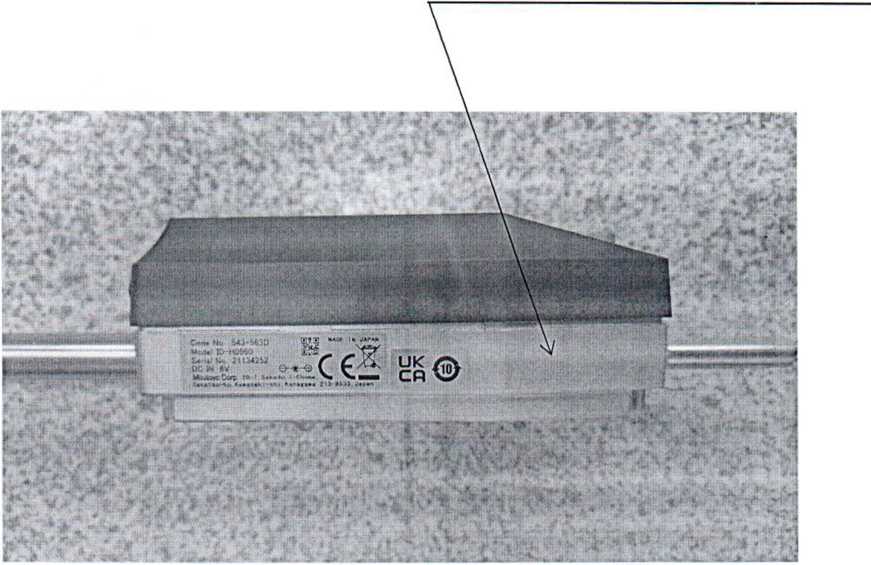

Рисунок 2.1 - Схема (рисунок) с указанием места для нанесения знака поверки средств измерений
