Угольники слесарные плоские 90° УП «Элитест»
| Номер в ГРСИ РФ: | РБ 03 01 8523 22 |
|---|---|
| Раздел: | Средства измерений геометрических величин [1] |
| Категория: | Угольники |
| Производитель / заявитель: | ООО «Арион», г.Нижний Новгород |
|
Описание типа РБ 03 01 8523 22 [2022-01-24]
rb-03-01-8523-22_2022-01-24.pdf
|
Скачать |
Описание: принцип действия угольников слесарных плоских 90° УП «Элитест» (далее - угольники) основан на сравнении просвета между измерительными поверхностями угольника и взаимно-перпендикулярным расположением плоскостей деталей с «образцом просвета», составленного из концевых мер длины, притертых к плоской стеклянной пластине.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 01 8523 22 |
| Наименование | Угольники слесарные плоские 90° УП «Элитест» |
| Год регистрации | 2022 |
| Номер сертификата | 14768 |
| Дата регистрации | 2022-01-03 |
| Срок действия | 2024-09-12 |
| Получатель сертификата | ООО «Арион», г.Нижний Новгород, РФ |
Производитель / Заявитель
ООО «Арион», г.Нижний Новгород, РФ
Адрес: 603093, г. Нижний Новгород, ул. Родионова, д.134, литер А, помещения 3
Контакты: тел.: +7 (800) 511-01-14, +7 (831) 434-96-41, info@ari-on.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | поверку проводить по РТ-МП-5566-445-2019 «ГСИ. Угольники слесарные плоские 90° УП «Элитест». Методика поверки», утвержденной в 2019 г. |
| Признание поверки | Первичная поверка ООО «АЗ ИНЖИНИРИНГ», г.Москва, РФ (аттестат аккредитации - №RA.RU.312199, шифр пове-рительного клейма- ДДЭ) (Комиссия №26-21). |
Поверители
Скачать
|
Описание типа РБ 03 01 8523 22 [2022-01-24]
rb-03-01-8523-22_2022-01-24.pdf
|
Скачать |
Описание типа
Назначение
Описание: принцип действия угольников слесарных плоских 90° УП «Элитест» (далее - угольники) основан на сравнении просвета между измерительными поверхностями угольника и взаимно-перпендикулярным расположением плоскостей деталей с «образцом просвета», составленного из концевых мер длины, притертых к плоской стеклянной пластине.
Угольники представляют собой цельную стальную деталь с термической и механической обработкой.
Угольники имеют две плоские доведенные рабочие стороны, образующие наружный и внутренний рабочие углы. Угольники изготавливаются из нержавеющей стали.
Угольники изготавливаются классов точности 1 и 2.

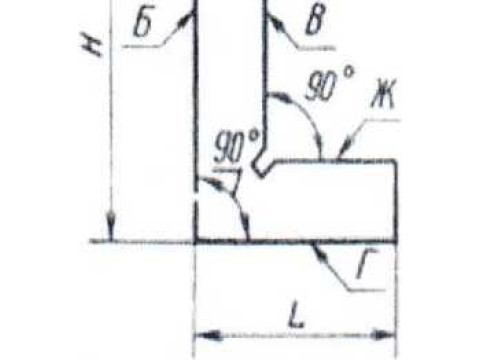

Общий вид угольника представлен на рисунке 1.
Рисунок 1 - Общий вид угольника слесарного плоского 90° УП «Элитест», обозначение основных размеров и поверхностей
Б, В - измерительные поверхности угольников; Г, Ж - опорные поверхности; Е — боковые поверхности
Пломбирование угольника слесарного плоского 90° не предусмотрено.
УП
Обязательные метрологические требования:
Таблица 1 - Основные размеры угольников
|
Н, мм |
L, мм |
|
60 |
40 |
|
100 |
60 |
|
160 |
100 |
|
250 |
160 |
Таблица 2 - Допуск перпендикулярности измерительных поверхностей Б и В к опорным поверхностям Г и Ж на длине Н
|
Н, мм |
Допуск перпендикулярности, мкм, для класса точности | |
|
1 |
2 | |
|
40 |
5,0 |
- |
|
60 |
5,0 |
13,0 |
|
100 |
6.0 |
15,0 |
|
160 |
7,0 |
18,0 |
|
250 |
9,0 |
22.0 |
Таблица 3 - Допуск плоскостности измерительных поверхностей Б и В, а также допуски плоскостности и параллельности опорных поверхностей Г и Ж на длине Н
|
Н, мм |
Допуск, мкм | |||||
|
плоскостности измерительных поверхностей Б и В |
плоскостности опорных поверхностей Г и Ж |
параллельности опорных поверхностей Г и Ж | ||||
|
Класс точности | ||||||
|
1 |
2 |
1 |
2 |
1 |
2 | |
|
60 |
2,0 |
4.0 |
2,5 |
5,0 |
5,0 |
10.0 |
|
100 |
2,0 |
4.0 |
2,5 |
5,0 |
6,0 |
12,0 |
|
160 |
3,0 |
6,0 |
4,0 |
8.0 |
7.0 |
14.0 |
|
250 |
3,0 |
6,0 |
4,0 |
8,0 |
9,0 |
18.0 |
Таблица 4 - Допуск перпендикулярности боковых поверхностей Е к опорной
поверхности Г
|
Н, мм |
Допуск, мкм, для класса точности | |
|
1 |
2 | |
|
60 |
40 |
125 |
|
100 |
50 |
160 |
|
160 |
60 |
200 |
|
250 |
80 |
250 |
Таблица 5 - Параметры шероховатости измерительных и опорных
поверхностей на базовой длине 0,25 мм по ГОСТ 2789-73
|
Н, мм |
Параметры шероховатости поверхности Да,мкм, не более | |||
|
измерительных поверхностей Б и В |
опорных поверхностей Г и Ж | |||
|
1 |
2 |
1 |
2 | |
|
По Табл. 1 |
0,08 |
0,16 |
0,16 |
0,32< |
Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным техническим требованиям:
Таблица 6
|
Наименование характеристики |
Значение | |
|
Масса, кг, не более |
60x40 |
0.06 |
|
100x60 |
0,11 | |
|
160x100 |
0,24 | |
|
250x160 |
0,75 | |
|
Условия эксплуатации: температура окружающей среды, °C относительная влажность, % атмосферное давление, кПа |
от + 10 до +35 от 45 до 80 от 84 до 106,7 | |
|
Срок службы, лет, не менее |
2,5 | |
Комплектность
Таблица 7
|
Наименование |
Обозначение |
Количество |
|
Угольник слесарный плоский 90° «Элитест» |
УП |
1 шт. |
|
Паспорт |
— |
1 шт. |
|
Футляр |
— |
1 шт. |
|
Методика поверки |
РТ-МП-5566-445-2019 |
1 шт. |
Место нанесения знака утверждения типа средств измерений: на средстве измерений и/или на эксплуатационных документах.
Поверка осуществляется по РТ-МП-5566-445-2019 «ГСП. Угольники слесарные плоские 90° УП «Элитест». Методика поверки», утвержденному ФБУ «Ростест-Москва» 10 апреля 2019 г.
Технические нормативные правовые акты и технические документы, устанавливающие:
требования к типу средств измерений:
ГОСТ 3749-77 «Угольники поверочные 90°. Технические условия»; ТУ 26.51.33-073-96651 179-2017 «Угольники слесарные плоские 90° УП «Элитест» Технические условия»;
методику поверки:
РТ-МП-5566-445-2019 «ГСП. Угольники слесарные плоские 90° УП «Элитест». Методика поверки».
Перечень средств поверки:
плоская стеклянная пластина ПИ-60 2-го класса (регистрационный номер в Федеральном информационном фонде -№ 197-70);
линейка лекальная поверочная ЛД-0-320 (регистрационный номер в Федеральном информационном фонде -№ 3461-75); / ?
меры длины концевые плоскопараллельные 3-го разряда по приказу Госстандарта №2840 от 29.12.2018;
скоба рычажная типа СР по ГОСТ 11098-75;
микрометр гладкий типа МК 1-го класса по ГОСТ 6507-90;
прибор для поверки угольников ППУ-630 (регистрационный номер в Федеральном информационном фонде - № 40353-09).
Примечания:
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки (оттиск поверительного клейма и/или наклейка) наносится на свидетельство о поверке.
Программное обеспечение: отсутствует.
