Датчики угла поворота универсальные ДПС-У
| Номер в ГРСИ РФ: | РБ 03 01 8095 21 |
|---|---|
| Раздел: | Средства измерений геометрических величин [1] |
| Производитель / заявитель: | ФГУП «ПО «Октябрь», г. Каменск-Уральский |
|
Описание типа РБ 03 01 8095 21 [2021-10-13]
rb-03-01-8095-21_2021-10-13.pdf
|
Скачать |
Датчики угла поворота универсальные ДПС-У (далее - датчики) предназначены для измерения угла поворота оси колесной пары и преобразования его в дискретные электрические сигналы, используемые в измерительных системах, контролирующих направление движения, измеряющих пройденный путь, скорость и ускорение железнодорожного транспорта со скоростью движения до 300 км/ч.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 01 8095 21 |
| Наименование | Датчики угла поворота универсальные ДПС-У |
| Год регистрации | 2021 |
| Номер сертификата | 14278 |
| Дата регистрации | 2021-08-02 |
| Срок действия | 2024-11-25 |
| Получатель сертификата | ФГУП «ПО «Октябрь», г. Каменск-Уральский Свердловской обл., Российская Федерация (RU) |
Производитель / Заявитель
ФГУП «ПО «Октябрь», г. Каменск-Уральский Свердловской обл.
Адрес: 623420, г. Каменск-Уральский, Свердловская обл., ул. Рябова, д.8
Контакты: (3439) 33-16-00, факс (3439) 33-96-92
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверку проводить по МП 108-233-2009 «Датчики угла поворота универсальные ДПС-У. Методика поверки» с изменением № 1, утв. в 2018 г. |
| Признание поверки | Первичная при выпуске из производства, проводимой ФГУП ПО «Октябрь», г. Каменск-Уральский Свердловской обл., РФ (аттестат аккредитации - № 0024, шифр поверительного клейма - ААЮ) (Комиссия №13-21). |
Поверители
Скачать
|
Описание типа РБ 03 01 8095 21 [2021-10-13]
rb-03-01-8095-21_2021-10-13.pdf
|
Скачать |
Описание типа
Назначение
Датчики угла поворота универсальные ДПС-У (далее - датчики) предназначены для измерения угла поворота оси колесной пары и преобразования его в дискретные электрические сигналы, используемые в измерительных системах, контролирующих направление движения, измеряющих пройденный путь, скорость и ускорение железнодорожного транспорта со скоростью движения до 300 км/ч.
Описание
Принцип действия датчиков основан на измерении угла поворота оси колесной пары и преобразовании его в дискретные электрические сигналы (импульсы), в результате модуляции оптического потока, излучаемого светодиодом. Электрические сигналы, соответствующие углу поворота оси колесной пары и пропорциональные скорости движения поезда, с помощью электрического кабеля передаются на локомотивную аппаратуру, а именно, в систему автоматического управления торможением поезда (САУТ), безопасный локомотивный объединенный комплекс (БЛОК) и т.д.
Конструктивно датчики состоят из фланца с крышкой и подшипникового узла вращения с валом. На валу прикреплен привод с одной стороны и диск с пазами с другой. Под крышкой расположена оптопара и плата формирователя дискретных сигналов.
Датчики имеют 36 конструктивных исполнений: ДПС-У, ДПС-У-01, ДПС-У-01.01, ДПС-У-01.02, ДПС-У-02, ДПС-У-05, ДПС-У-05.01, ДПС-У-05.02, ДПС-У-05.03, ДПС-У-06, ДПС-У-07, ДПС-У-08, ДПС-У-09, ДПС-У-09.01, ДПС-У-09.02, ДПС-У-10, ДПС-У-10.01, ДПС-У-10.02, ДПС-У-10.03. ДПС-У-10.04, ДПС-У-10.05, ДПС-У-11, ДПС-У-11.01, ДПС-У-11.02, ДПС-У-11.03, ДПС-У-12, ДПС-У-14.01, ДПС-У-14.02, ДПС-У-14.03, ДПС-У-14.04. ДПС-У-14.05, ДПС-У-14.06, ДПС-У-14.07, ДПС-У-14.08, ДПСУ-15, ДПС-У-25.
Конструктивные исполнения отличаются друг от друга конструкцией элементов монтажа (привода, кабеля) и габаритными размерами.
Датчики устанавливаются на буксе колесной пары локомотива болтами через отверстия во фланце.
Климатическое исполнение датчиков - У категории размещения 1 по ГОСТ 15150-69 для работы в диапазоне температуры от минус 60 °C до плюс 60 °C.
По степени защиты оболочки датчики соответствуют исполнению 1Р 56 по ГОСТ 14254-2015.
По устойчивости и прочности к механическим соответствуют исполнению М27 по ГОСТ 17516.1-90.

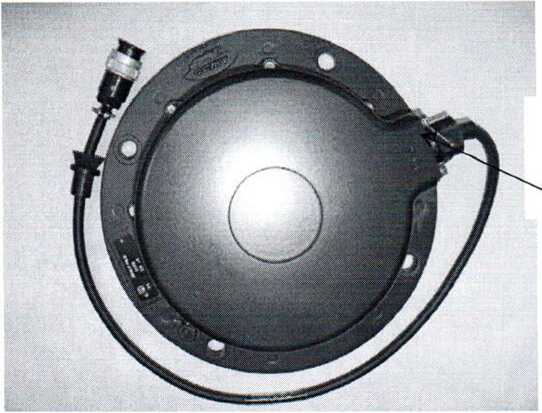

Общий вид датчиков представлен на рисунке 1.
место пломбирования
Рисунок 1 - Общий вид датчика
Программное обеспечение отсутствует.
Обязательные метрологические требования
Обязательные метрологические требования приведены в таблице 1.
Таблица 1
|
Наименование характеристики |
Значение характеристики |
|
Диапазон измерений угла поворота оси модулятора датчика, 0 |
от 8,57 до 359,94 |
|
Пределы допускаемой абсолютной погрешности при измерении угла поворота оси модулятора датчика, соответствующего N периодам импульсов, ° |
±1,3 |
Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным метрологическим требованиям
Основные технические и метрологические характеристики, не относящиеся к обязательным метрологическим требованиям, приведены в таблице 2.
Таблица 2
|
Значение угла поворота оси модулятора датчика, соответствующего длительности импульса, 0 |
4.28 |
|
Пределы допускаемой абсолютной погрешности при измерении угла поворота оси модулятора датчика, соответствующего длительности импульса, ° |
±0,90 |
|
Значение угла поворота оси модулятора датчика, соответствующего интервалу между спадами импульсов разных каналов, ° |
2,14 |
|
Пределы допускаемой абсолютной погрешности при измерении угла поворота оси модулятора датчика, соответствующего интервалу между спадами импульсов разных каналов, ° |
±0.8^^^ |
|
Число каналов |
Продолжение таблицы 2
|
Наименование характеристики |
Значение характеристики |
|
Количество выходных импульсов при повороте датчика на 360° |
42 |
|
Падение напряжения на открытом ключе каждого канала. В, не более |
1,3 |
|
Ток закрытого ключа каждого канала (при максимальном напряжении питания), мкА, не более |
50 |
|
Напряжение питания, В |
18-75 |
|
Потребляемая мощность, Вт, не более |
3 |
|
Габаритные размеры, мм, не более - ДПС-У, ДПС-У-01, ДПС-У-01.01, ДПС-У-01.02, ДПС-У-02, ДПС-У-05, ДПС-У-05.01, ДПС-У-05.02, ДПС-У-05.03. ДПС-У-06, ДПС-У-07, ДПС-У-08, ДПС-У-09, ДПС-У-09.01, ДПС-У-09.02, ДПС-У-11, ДПС-У-11.01, ДПС-У-11.02, ДПС-У-11.03. ДПС-У-12, ДПС-У-15, ДПС-У-25 диаметр высота |
265 112 |
|
- ДПС-У-14.01, ДПС-У-14.02, ДПС-У-14.03, ДПС-У-14.04, ДПС-У- 14.05, ДПС-У-14.06, ДПС-У-14.07, ДПС-У-14.08 диаметр высота |
202 100 |
|
- ДПС-У-10, ДПС-У-10.01, ДПС-У-10.02, ДПС-У-10.03, ДПС-У-10.04, ДПС-У-10.05 длина ширина высота |
235 205 95 |
|
Масса, кг, не более |
7.5 |
|
Условия эксплуатации: - температура окружающей среды, °C - относительная влажность воздуха при 25 °C, % - вибрация: с ускорением 100 м/с2 (10g), частотой, Гц с амплитудой перемещения 20,0 мм, частотой, Гц - ударные воздействия: в вертикальном направлении с ускорением, м/с2 (g), не более в горизонтальном направлении с ускорением, м/с2 (g), не более |
от -60 до +60 до 100 от 0 до 500 от 10 до 20 1000(100) 300 (30) |
|
Средняя наработка до отказа, ч, не менее |
100000 |
|
Средний срок службы, лет, не менее |
20 |
Знак утверждения типа
наносится на средство измерений и (или) на эксплуатационные документы
Комплектность
Таблица 3 - Комплектность датчиков
|
Наименование |
Обозначение |
Кол-во |
|
Датчик угла поворота универсальный ДПС-У |
П1ОЯИ.468179.001 |
1 шт. |
|
Комплект монтажных частей |
ПЮЯИ.668442.003 | |
|
Комплект монтажных частей1 |
ПЮЯИ.668442.022 | |
|
Комплект монтажных частей' |
ПЮЯИ.668442.023 | |
|
Комплект монтажных частей1 |
ПЮЯИ. 668442.037 | |
|
Комплект запасных частей к ДПС-У1 |
ПЮЯИ.668433.008 | |
|
Комплект запасных частей к ДПС-У-101 |
ПЮЯИ.668433.014 | |
|
Комплект запасных частей к ДПС-У-141 |
ПЮЯИ.668433.016 | |
|
Комплект запасных частей к ДПС-У-011 |
ПЮЯИ.668433.017 | |
|
Комплект запасных частей к ДПС-У1 |
ПЮЯИ.668433.021 | |
|
Руководство по эксплуатации2 |
ПЮЯИ.468179.001 РЭ | |
|
Методика поверки (копия)2 |
МП 108-233-2009 | |
|
Свидетельство о поверке |
1 экз. | |
|
Паспорт |
ПЮЯИ.468179.001 ПС |
1 экз. |
|
Примечания: 1 Поставляется в соответствии с исполнением датчика. 2 Для комплектации изделий САУТ поставляется по заявке потребителя, при раздельной поставке более 10 датчиков поставляется 1:10, менее 10 датчиков - по 1 экземпляру в каждый адрес. 3 При поставке менее 10 датчиков поставляется по 1 экземпляру в каждый адрес. | ||
Поверка
осуществляется по документу МП 108-233-2009 «ГСП. Датчики угла поворота универсальные ДПС-У. Методика поверки», утвержденному ФГУП «УНИИМ» в 2009 г., с изменением № 1, утвержденному в мае 2018 г.
Основные средства поверки:
- рабочий эталон единицы времени в диапазоне значений от 140 до 14290 мкс 3.2.ВОС.0027.2016 (пульт проверки ПП2-ДПС (№ ФИФ 47749-11). Скорость вращения привода (100 - 2500) об/мин, диапазон измерения периодов следования импульсов выходных сигналов датчика (570 - 14290) мкс, отн. погрешность ± 2 %, диапазон измерения длительности импульсов выходных сигналов датчика (290 - 7140) мкс, отн. погрешность ± 4 %, диапазон измерения сдвига между фронтами импульсов выходных сигналов датчика (140 - 3570) мкс, отн. погрешность ± 8 %;
- осциллограф С1-114/1 (№ ФИФ 8891-82), диапазон измерений (5 • 10Х — 2) В. относительная погрешность ± 3 %;
- частотомер 43-54 (№ ФИФ 5480-76), диапазон измерений от 0,1 Гц до 300 МГц, абсолютная погрешность ±5-10 Гц.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов, категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды
ГОСТ 33435-2015 Устройства управления, контроля и безопасности железнодорожного подвижного состава. Требования безопасности и методы контроля
ГОСТ 14254-2015 Изделия электротехнические. Оболочки. Степени защиты. Обозначения. Методы испытаний
ГОСТ 17516.1-90 Изделия электротехнические. Общие требования в части стойкости к механическим внешним воздействующим факторам
ПЮЯИ.468179.001 ТУ Датчик угла поворота универсальный ДПС-У. Технические условия
