Нутромеры индикаторные НИ, НИ-ПТ, НИ Ц, НИ Ц-ПТ
| Номер в ГРСИ РФ: | РБ 03 01 7509 20 |
|---|---|
| Раздел: | Средства измерений геометрических величин [1] |
| Категория: | Нутромеры |
| Производитель / заявитель: | АО КИРОВСКИЙ ЗАВОД "КРАСНЫЙ ИНСТРУМЕНТАЛЬЩИК" (КРИН), г. Киров |
|
Описание типа РБ 03 01 7509 20 [2020-05-11]
rb-03-01-7509-20_2020-05-11.pdf
|
Скачать |
Нутромеры индикаторные НИ. НИ-ПТ. НИ Ц. НИ Ц-ПТ (далее по тексту - нутромеры) предназначены для измерений диаметров отверстий и внутренних линейных размеров отн осител ьн ы м м етодом.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 01 7509 20 |
| Наименование | Нутромеры индикаторные НИ, НИ-ПТ, НИ Ц, НИ Ц-ПТ |
| Год регистрации | 2020 |
| Номер сертификата | 13345 |
| Дата регистрации | 2020-03-31 |
| Срок действия | 2024-07-17 |
| Получатель сертификата | АО КЗ "КРИН", г. Киров, Российская Федерация (RU) |
Производитель / Заявитель
АО КЗ "КРИН"
Адрес: ул.Карла Маркса, д.18, г. Киров, 610000, Область Кировская
Контакты: т/ф: (8332) 325-325, 130@krin.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по ОЦСМ 053196-2018 МП "ГСИ. Нутромеры индикаторные НИ, НИ-ПТ, НИ Ц, НИ Ц-ПТ. Методика поверки", утвержденной в 2018 г. |
| Признание поверки | Первичная при выпуске из производства: Тульский ЦСМ (аттестат аккредитации - №RA.RU.311348, шифр поверительного клейма - ВЮ); Нижегородский ЦСМ (аттестат аккредитации - №RA.RU.311315, шифр поверительного клейма - БН)(НТК №04-20). |
Поверители
Скачать
|
Описание типа РБ 03 01 7509 20 [2020-05-11]
rb-03-01-7509-20_2020-05-11.pdf
|
Скачать |
Описание типа
Назначение
Нутромеры индикаторные НИ. НИ-ПТ. НИ Ц. НИ Ц-ПТ (далее по тексту - нутромеры) предназначены для измерений диаметров отверстий и внутренних линейных размеров отн осител ьн ы м м етодом.
Описание
Принцип действия нутромеров основан на преобразовании взаимного перемещения измерительных наконечников нутромеров в значение диаметров отверстий и внутренних линейных размеров. Измерение нутромером происходит двухточечным контактом с измеряемой поверхностью относительным методом. Перед началом измерений нутромеры настраиваются на нужный размер по установочным кольцам.
Нутромеры состоят из двух расположенных на одной оси измерительных стержней (подвижного и неподвижного - сменной вставки); механизма, передающего движение подвижного стержня на отсчетного устройство; отсчетного устройства (часового или цифрового типа). Для совмещения линии измерения с осевой плоскостью измеряемого отверстия нутромеры могут быть снабжены центрирующим мостиком.
Нутромеры выпускаются в следующих модификациях:
- НИ - нутромеры индикаторные с отсчетным устройством часового типа с ценой деления 0.01 мм;
- НИ-ПТ - нутромеры индикаторные с отсчетным устройством часового типа с ценой деления 0.001 и 0.002 мм:
- НИ Ц - нутромеры индикаторные с отсчетным устройством цифрового типа с шагом дискретности 0.01 мм;
- НИ Ц-ПТ - нутромеры индикаторные с отсчетным устройством цифрового типа с шагом дискретности 0,001; 0,002 и 0,005 мм.
Каждая модификация имеет ряд исполнений, которые отличаются диапазонами измерений, ценой деления (шагом дискретности), классом точности (далее по тексту - КТ), внешним видом.
В качестве отсчетного устройства нутромеров используется индикаторы (в том числе ударопрочные и брызго-пылезащищенные исполнения), изготавливаемые АО «КЗ «КРИН» подтоварными знаками WOGEEL, @ и 1^.
Нутромеры выпускаются под товарными знаками IVOGEEL, @ и 1$=. Товарный знак наносится на круговую шкалу отсчетного устройства часового типа или на переднюю панель отсчетного устройства цифрового типа краской или методом лазерной маркировки, на паспорт типографским способом.

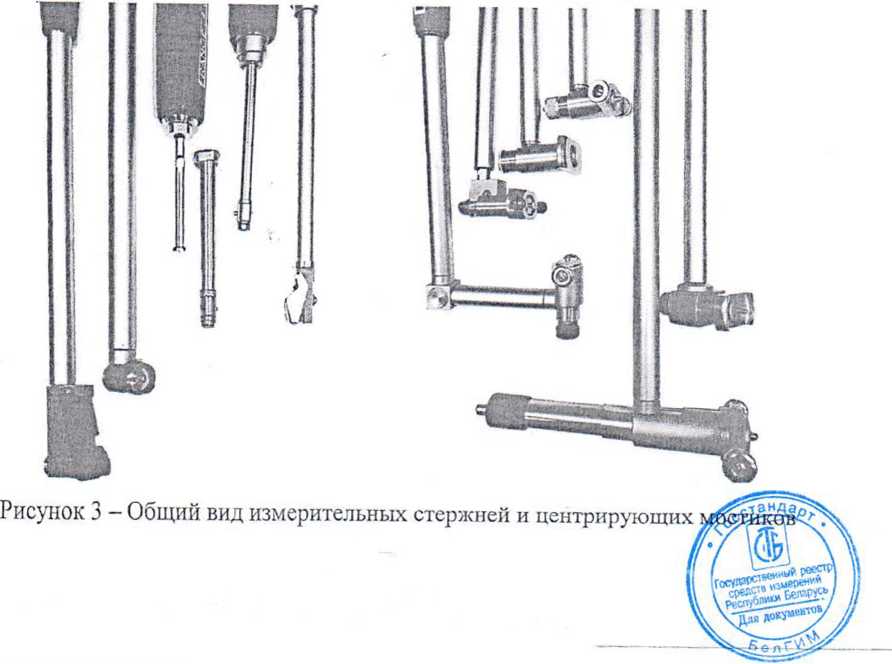

Общий вид нутромеров представлен на рисунках 1-3.
Пломбирование нутромеров не предусмо трено.

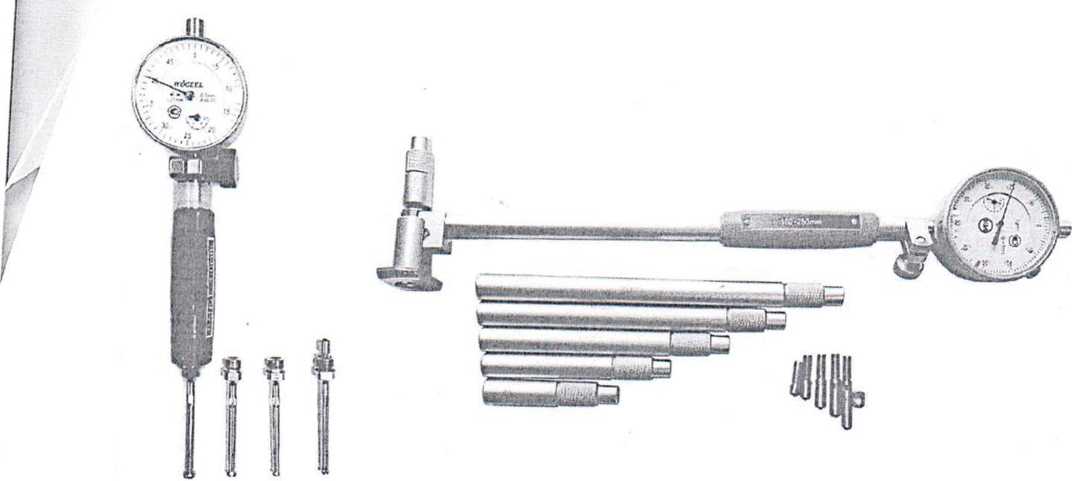

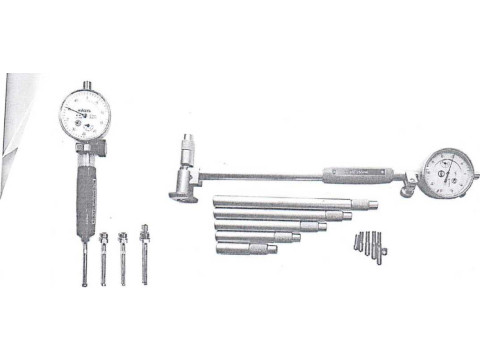

Рисунок 1 - Общий вид нутромеров НИ, НИ-ПТ

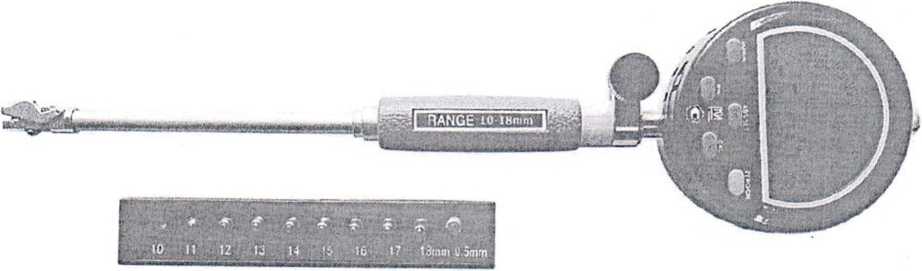

Рисунок 2 - Общий вид нутромеров НИ Ц, НИ Ц-ПТ
Программное обеспечение отсутствует.
Технические характеристики
Таблица 1 - Метрологические характеристики нутромеров НИ
|
Диапазон измерений, мм |
Предел допускаемой абсолютной погрешности, мкм |
Размах показаний, мкм. не более |
Предел допускаемой абсолютной погрешности, вносимой неточным расположением центрирующего мостика, мкм | |||||
|
на любом участке диапазона измерений |
при перемещении измерительного стержня на величину нормируемого наименьшего значения | |||||||
|
0.1 мм |
1.0 мм | |||||||
|
КТ 1 |
КТ 2 |
КТ 1 |
КТ 2 |
КТ 1 |
КТ 2 | |||
|
от 3 до 6 |
5 |
8 |
- |
- |
8 |
12 |
3 |
3 |
|
от 4 до 6 |
5 |
8 |
- |
- |
8 |
12 |
3 |
3 |
|
от 6 до 10 |
5 |
8 |
- |
- |
8 |
12 |
3 | |
|
от 10 до 18 |
5 |
8 |
- |
- |
8 |
12 |
3 |
3 |
|
от 18 до 35 |
5 |
8 |
10 |
12 |
12 |
15 |
3 |
3 |
|
от 18 до 50 |
5 |
8 |
10 |
12 |
12 |
15 |
3 |
3 |
|
от 35 до 50 |
5 |
8 |
10 |
12 |
12 |
15 |
3 |
о Э |
|
от 50 до 100 |
- |
- |
10 |
12 |
15 |
18 |
3 |
3 |
|
от 50 до 160 |
- |
- |
10 |
12 |
15 |
18 |
3 |
3 |
|
от 100 до 160 |
- |
- |
10 |
12 |
15 |
18 |
3 |
3 |
|
от 160 до 250 |
- |
- |
10 |
12 |
15 |
18 |
з |
3 |
|
от 250 до 450 |
- |
- |
- |
14 |
- |
22 |
з |
3 |
|
от 450 до 700 |
- |
- |
- |
14 |
- |
22 |
3 |
3 |
|
от 700 до 1000 |
- |
- |
- |
14 |
- |
22 |
3 |
3 |
Примечание - За абсолютную погрешность принимают сумму наибольших абсолютных значений положительных и отрицательных показаний на поверяемом участке диапазона измерений.
Таблица 2 - Метрологические характеристики нутромеров НИ-ПТ
|
Диапазон измерений, мм |
Пределы допускаемой абсолютной погрешности, мкм |
Размах показаний, мкм, не более |
Предел допускаемой абсолютной погрешности, центрирования, мкм | |||||
|
па любом участке диапазона измерений | ||||||||
|
0,05 мм |
0,10 мм | |||||||
|
цена деления |
цена деления |
цена деления | ||||||
|
1 мкм |
2 мкм |
1 мкм |
2 мкм |
1 мкм |
2 мкм |
1 мкм |
2 мкм | |
|
от 6 до 10 |
± 1.8 |
± 3.5 |
- |
- |
1 |
2 |
1 |
2 |
|
от 10 до 18 |
- |
- |
± 3,5 |
2 |
2 | |||
|
от 18 до 35 |
- |
- |
±3,5 |
2 |
2 | |||
|
от 18 до 50 |
- |
- |
± 3.5 |
2 |
2 | |||
|
от 50 до 100 |
- |
- |
±3,5 |
2 |
2 | |||
|
от 50 до 160 |
- |
- |
±3,5 |
2 |
2 | |||
|
от 100 до 160 |
- |
- |
± 3,5 |
2 |
2 | |||
|
от 160 до 250 |
- |
- |
±3,5 |
2 | ||||
Таблица 3 - Метрологические характеристики нутромеров НИ Ц
|
Диапазон измерений |
Предел допускаемой абсолютной погрешности, мкм |
Вариация показаний, мкм, не более |
Предел допускаемой абсолютной погрешности, вносимой неточным расположением центрирующего мостика, мкм |
|
от 3 до 6 |
12 |
10 |
10 |
|
от 4 до 6 |
12 |
10 |
10 |
|
от 6 до 10 |
12 |
10 |
10 |
|
от 10 до 18 |
12 |
10 |
10 |
|
от 18 до 35 |
15 |
10 |
10 |
|
от 18 до 50 |
15 |
10 |
10 |
|
от 35 до 50 |
15 |
10 |
10 |
|
от 50 до 100 |
18 |
10 |
10 |
|
от 50 до 160 |
18 |
10 |
10 |
|
от 100 до 160 |
18 |
10 |
10 |
|
от 20 до 200 |
18 |
10 |
10 |
|
от 160 до 250 |
18 |
10 |
10 |
|
от 250 до 450 |
18 |
10 |
10 |
|
от 450 до 700 |
18 |
10 |
10 |
|
от 700 до 1000 |
18 |
10 |
10 |
|
Примечание - За абсолютную погрешность принимают сумму наибольших абсолютных значений положительных и отрицательных показаний при перемещении измерительного стержня в диапазоне от нуля до нормируемого наименьшего значения. | |||
Таблица 4 - Метрологические характеристики нутромеров НИ Ц-ПТ
|
Диапазон измерений |
Пределы допускаемой абсолютной погрешности, мкм |
Вариация показаний, мкм, не более |
Предел допускаемой абсолютной погрешности, центрирования, мкм | ||||||
|
шаг дискретности |
шаг дискретности |
шаг дискретности | |||||||
|
1 мкм |
2 мкм |
5 мкм |
1 мкм |
2 мкм |
5 мкм |
1 мкм |
2 мкм |
5 мкм | |
|
от 6 до 10 |
±3 |
±6 |
±15 |
1 |
2 |
5 |
1 |
2 |
5 |
|
от 10 до 18 |
±3 |
±6 |
±15 |
1 |
2 |
5 |
1 |
2 |
5 |
|
от 18 до 35 |
±6 |
±8 |
±15 |
1 |
2 |
5 |
1 |
2 |
5 |
|
от 18 до 50 |
±6 |
±8 |
±15 |
1 |
2 |
5 |
1 |
2 |
5 |
|
от 50 до 100 |
±7 |
±10 |
±15 |
1 |
2 |
5 |
1 |
2 |
5 |
|
от 50 до 160 |
±7 |
±10 |
±20 |
1 |
2 |
5 |
1 |
2 |
5 |
|
от 100 до 160 |
±7 |
±10 |
±20 |
1 |
2 |
5 |
1 |
2 |
5 |
|
от 100 до 250 |
±7 |
±10 |
±20 |
1 |
2 |
5 |
1 |
2 |
5 |
|
от 160 до 250 |
±7 |
±10 |
±20 |
1 |
2 |
5 |
1 |
2 |
5 |
Всего лис.ов <з
Таблица 5 - Общие технические
НИ и НИ Ц
гики
|
Наименование характеристики |
Диапазон измерений, мм | |||||||
|
от 3 до б от 4 до 6 от 6 до 10 |
от 10 до 18 |
от 18 до 35 от 18 до 50 от 35 до 50 |
от 50 до 100 |
от 50 до 160 от 100 до 160 |
от 20 до 200 от 160 до 250 |
от 250 до 450 |
от 450 до 700 от 700 до 1000 | |
|
Значение | ||||||||
|
Наибольшая глубина измерения, мм |
60; 100 |
130 |
150 |
200 |
300 |
400 |
500 |
- |
|
Перемещение измерительного стержня, мм. не менее |
0.6 |
0,8 |
1,5 |
4,0 |
4.0 |
4.0 |
6.0 |
8,0 |
|
Измерительное усилие, Н |
от 2,5 до 4,5 |
от 2,5 до 4,5 |
от 2,5 до 4,5 |
от 4,0 до 7,0 |
от 5,0 до 9,0 |
от 5,0 до 9,0 |
от 5.0 до 9.0 |
от 5.0 до 9,0 |
|
Усилие центрирующего мостика, Н |
от 5.0 до8.5 |
от 5,0 до8,5 |
от 5.0 до8.5 |
от 7,5 до 12,0 |
от 9.5 до 16.0 |
от 9,5 до 16,0 |
от 9.5 до 16.0 |
от 9,5 до 16,0 |
|
Параметр шероховатости Ra по ГОСТ 2789-73, мкм, не менее: - измерительных поверхностей стержней - опорных поверхностей центрирующих мостиков |
0,16 0,63 |
0.16 0,63 |
0,16 0,63 |
0,16 0,63 |
0.16 0,63 |
0.16 0.63 |
0.16 0.63 |
0.16 0.63 |
|
Габаритные размеры, мм, не более: - высота - длина - ширина |
250 60 40 |
250 60 40 |
350 60 50 |
400 60 100 |
500 60 160 |
600 100 250 |
700 100 450 |
1200 120 800 |
|
Масса, кг , не более |
0,2 |
0,3 |
0,4 |
0,6 |
1,2 |
1,5 |
1,8 |
3,0 |
|
Условия эксплуатации: - температура воздуха, °C - относительная влажность, %, не более |
от +15 до +25 80 | |||||||
|
'ч^едний срок службы, лет, не менее |
5 | |||||||
мечание - По требованию Заказчика, нутромеры могут изготавливаться с увеличенной глубиной измерений (до 2 м).
|
Таблица 6 - Общие технические характеристики нутромеров НИ-ПТ и НИ Ц-ПТ | ||||||
|
Наименование характеристики |
Диапазон измерений, мм | |||||
|
от 6 до 10 |
от 10 до 18 |
от 18 до 35 от 18 до 50 |
от 50 до 100 |
от 50 до 160 от 100 до 160 |
от 100 до 250 от 160 до 250 | |
|
Значение | ||||||
|
Наибольшая глубина измерения, мм |
30 |
100 |
150 |
200 |
300 |
300 |
|
Перемещение измерительного стержня, мм, не менее |
- |
0,7 |
1,0 |
1.0 |
1,0 |
1,0 |
|
Измерительное усилие, Н. не более |
3,5 |
4,0 |
4,5 |
7.0 |
9,0 |
9.0 |
|
Усилие центрирующего мостика, II |
- |
от 4,2 до 6,0 |
от 5,0 до 9,5 |
от 7,5 до 12.0 |
от 9,5 до 16,0 |
от 9,5 до 16,0 |
|
Параметр шероховатости Ra по ГОСТ 2789-73, мкм, не менее: - измерительных поверхностей стержней - опорных поверхностей центрирующих мостиков |
0,16 0.63 |
0,16 0,63 |
0,16 0,63 |
0.16 0,63 |
0,16 0,63 |
0,16 0,63 |
|
Габаритные размеры, мм, не более: - высота - длина - ширина |
250 60 40 |
250 60 40 |
350 60 50 |
400 60 100 |
500 60 160 |
600 100 250 |
|
Масса, кг , не более |
0,2 |
0,3 |
0,4 |
0,6 |
1,2 |
1,5 |
|
Условия эксплуатации: - температура воздуха, °C - относительная влажность, %, не более |
от +16 до +24 80 |
от +17 до +23 80 |
от +18 до +22 80 | |||
Знак утверждения типа
наносится на круговую шкалу отсчетного устройства часового типа или на переднюю панель отсчетного устройства цифрового типа краской или методом лазерной маркировки, на футляр в виде наклейки и на паспорт типографским способом.
Комплектность
Таблица 7 - Комплектность средства измерений
|
Наименование |
Количество |
|
Нутромер: - отсчетное устройство - набор сменных измерительных стержней |
1 шт. 1 комплект |
|
Инструмент для крепления и регулирования измерительных стержней |
1 шт. |
|
Футляр |
1 шт. |
|
Паспорт |
1 экз. |
|
Методика поверки |
1 экз. в один адрес |
Поверка осуществляется по документу ОЦСМ 053196-2018 МП «ГСП. Нутромеры индикаторные НИ, НИ-ПТ. НИ Ц, НИ Ц-ПТ. Методика поверки», утвержденному 14.12.2018 г.
Основные средства поверки:
- кольца измерительные 4-го разряда по Государственной поверочной схеме для средств измерений длины в диапазоне от МО'9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм;
- головка микрометрическая МГ50-1 ГОСТ 507-90.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых индикаторов с требуемой точностью.
Знак поверки в виде оттиска поверительного клейма наносится на свидетельство о поверке или в паспорт.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные документы
Государственная поверочная схема для средств измерений длины в диапазоне от МО'9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная Приказом Госстандарта №2840 от 29.12.2018 г.
• ГОСТ 868-82 Нутромеры индикаторные с ценой деления 0,01 мм. Технические условия ГОСТ 9244-75 Нутромеры с ценой деления 0,001 и 0,002 мм. Технические условия КРИН.401100.001 ТУ Нутромеры индикаторные НИ, НИ-ПТ, НИЦ, НИЦ-ПТ. Технические условия
