Метроштоки МШТм (далее - метроштоки) предназначены для измерения уровня наполнения транспортных и стационарных емкостей жидкими неагрессивными продуктами.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 01 3097 16 |
| Наименование | Метроштоки МШТм |
| Год регистрации | 2016 |
| Номер сертификата | 10583 |
| Дата регистрации | 2016-08-30 |
| Срок действия | 2021-08-30 |
| Получатель сертификата | ЗАО "Опика", г. Молодечно Минской обл., Республика Беларусь (BY) |
Производитель / Заявитель
ЗАО "Опика"
Адрес: 222310, г. Молодечно, ул. В.Гастинец, 143А
Контакты: (01773)6-44-21, 6-91-82 // (01773)6-03-87
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по ГОСТ 8.247-2004. |
Поверители
Скачать
|
Описание типа РБ 03 01 3097 16 [2017-06-26]
rb-03-01-3097-16_2017-06-26.pdf
|
Скачать | ||
|
Описание типа РБ 03 01 3097 16 [2011-06-28]
rb-03-01-3097-16_2011-06-28.pdf
|
Скачать |
Описание типа
Назначение
Метроштоки МШТм (далее - метроштоки) предназначены для измерения уровня наполнения транспортных и стационарных емкостей жидкими неагрессивными продуктами.
Область применения - нефтебазы и другие предприятия, занимающиеся перевозкой, хранением и реализацией нефтепродуктов и других неагрессивных жидкостей.
Описание
Метрошток представляет собой отрезок профиля таврового или полукруглого сечения из специального алюминиевого сплава или из нержавеющей стали. На поверхности плоскости таврового или полукруглого сечения наносится шкала, состоящая из миллиметровых, пятимиллиметровых и сантиметровых отметок. Шкала безнулевая, равномерная, однострочная, с вертикальным расположением чисел отсчета. Наносится шкала методом лазерной гравировки.
В начале шкалы метроштока установлен наконечник из латуни, а в верхней части расположена ручка-кольцо. Для стационарных емкостей с высокой горловиной метрошток изготавливают с удлиненным последним звеном профиля.
Изготавливают метроштоки девяти модификаций:
МШТм-1,0 -длиной шкалы 1000 мм, цельный;
МШТм-2,0 - длиной шкалы 2000 мм, состоящий из двух частей;
МШТм-2,6 - длиной шкалы 2600 мм, состоящий из двух частей;
МШТм-3,0 - длиной шкалы 3000 мм, состоящий из двух частей;
МШТм-3,5 - длиной шкалы 3500 мм, состоящий из двух частей;
МШТм-4,0 - длиной шкалы 4000 мм, состоящий из двух или трех частей;
МШТм-4,4 - длиной шкалы 4400 мм, состоящий из двух или трех частей;
МШТм-5,0 - длиной шкалы 5000 мм, состоящий из двух или трех частей;
МШТм-6,0 - длиной шкалы 6000 мм, состоящий из трех или четырех
|| [Государственный peeciol II
I рЯгС1виз^»« / V \ Беларусь j II Vto¥5
Каждую модификацию метроштоков изготавливают в двух исполнениях по типу профиля: таврового (Т) или полукруглого (К) сечения, и в четырех исполнениях по количеству составных частей: цельный (1), составной из двух частей (2), составной из трех частей (3), составной из четырех частей (4). По общей длине метроштоки изготавливают в обычном и в удлиненном (У) исполнении, а по типу покрытия: без покрытия и с анодированным (Ч) покрытием. Изготавливают метроштоки из алюминиевого сплава и из нержавеющей стали (Н). (из нержавеющей стали изготавливают метроштоки только полукруглого сечения). Места нанесения знака поверки приведены в Приложении А.

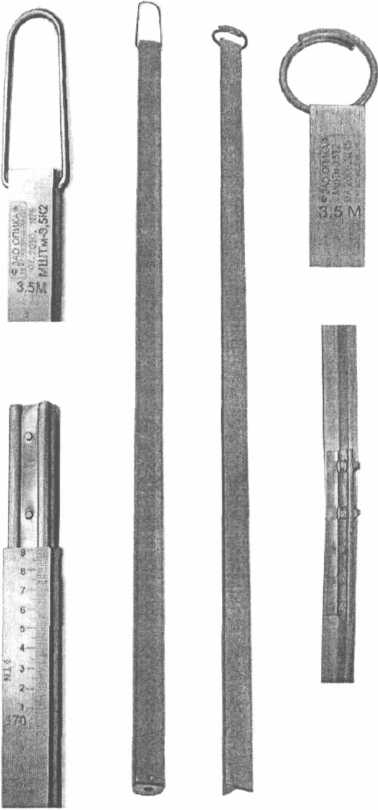

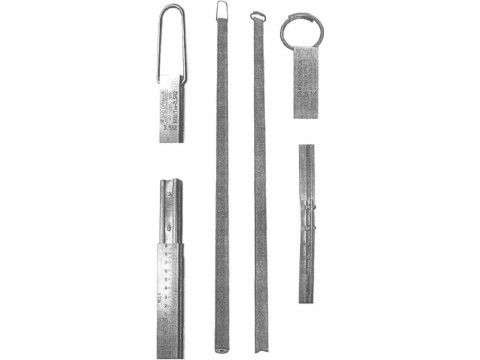

Общий вид метроштоков приведен в на рисунке 1.
Рисунок 1 - Общий вид метроштоков
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики метроштоков
Таблица 1 - Основные технические и метрологические характеристики
приведены в таблице 1.
|
Наименование характеристики |
Значение | |||||||||
|
Исполнение метроштока ML |
UTm | |||||||||
|
1,0 |
2,0 |
2,6 |
3,0 |
3,5 |
4,0 |
4,4 |
5,0 |
6,0 | ||
|
1 Габаритные размеры, мм, не более | ||||||||||
|
общая длина |
1180 |
2180 |
2780 |
3200 |
3700 |
4200 |
4600 |
.52Ш |
6200 | |
|
общая длина удлиненного исполнения |
- |
- |
3300 |
- |
4200 |
- |
5^ |
осста^' | ||
|
ширина таврового сечения |
30,5 |
К Реестр | ||||||||
Окончание таблицы 1
|
Наименование характеристики |
Значение | ||||||||
|
Исполнение метроштока ML |
UTm | ||||||||
|
1,0 |
2,0 |
2,6 |
3,0 |
3,5 |
4,0 |
4,4 |
5,0 |
6,0 | |
|
высота таврового сечения |
30,5 | ||||||||
|
высота таврового сечения |
30,5 | ||||||||
|
диаметр полукруглого сечения |
31,0 | ||||||||
|
высота полукруглого сечения |
24,0 | ||||||||
|
2 Длина шкалы, мм |
1000 |
2000 |
2600 |
3000 |
3500|4000 |
4400 |
5000 |
6000 | |
|
3 Цена деления шкалы, мм |
1 | ||||||||
|
4 Допускаемые отклонения общей длины шкалы и отдельных ее интервалов, мм, не более | |||||||||
|
по всей длине шкалы |
±1,0 |
±1,5 |
±2,0 |
±2,0 |
±2,0 |
±2,0 |
±2,0 |
±2,0 |
±2,0 |
|
от начала до середины шкалы |
±0,5 |
±0,7 |
±1,0 |
±1,0 |
±1,0 |
±1,0 |
±1,0 |
±1,0 |
±1,0 |
|
для сантиметровых делений |
±0,5 |
±0,5 |
±0,5 |
±0,5 |
±0,5 |
±0,5 |
±0,5 |
±0,5 |
±0,5 |
|
для миллиметровых делений |
±0,2 |
±0,2 |
±0,2 |
±0,2 |
±0,2 |
±0,2 |
±0,2 |
±0,2 |
±0,2 |
|
5 Длина выступающей части наконечника, мм: | |||||||||
|
с профилем таврового сечения |
2±0,5 | ||||||||
|
с профилем полукруглого сечения |
3±0,5 | ||||||||
|
6 Несовпадение начальной отметки шкалы метроштока с торцевой поверхностью наконечника, мм, не более |
±0,3 | ||||||||
|
7 Масса метроштока, кг, не более: | |||||||||
|
с алюминиевым профилем | |||||||||
|
- таврового сечения |
0,8 |
1,3 |
1,7 |
2,0 |
2,2 |
2,5 |
2,8 |
3,2 |
4,0 |
|
- таврового сечения удлиненного исполнения |
- |
- |
2,3 |
2,6 |
2,8 |
3,1 |
3,4 |
4,0 |
4,8 |
|
- полукруглого сечения |
0,7 |
1,2 |
1,5 |
1,8 |
2,0 |
2,3 |
2,5 |
2,9 |
3,7 |
|
- полукруглого сечения удлиненного исполнения |
- |
- |
2,0 |
2,3 |
2,5 |
2,8 |
3,0 |
3,5 |
4,3 |
|
с профилем из нержавеющей стали полукруглого сечения |
0,9 |
1,6 |
2,0 |
2,2 |
2,6 |
2,9 |
3,3 |
3,7 |
4,5 |
|
8 Диапазон рабочих температур, °C |
от минус 40 до плюс 40 °C | ||||||||
Знак утверждения типа
Знак утверждения типа наносят методом лазерной гравировки на табличку в верхней части метроштока и на титульный лист паспорта методом типографской печати.
Комплектность
В комплект поставки метроштоков входит:
1. Метрошток 1 шт.
2. Паспорт 1 экз.
3. Чехол 1 шт.
Метроштоки с профилем таврового сечения комплектуются дополнительно; наконечником -1 шт. и заклепками - 2 шт.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ТУ BY 600199222.003-2007 "Метроштоки МШТм"
ГОСТ 8.247-2004 "Метроштоки для измерений уровня нефтепродуктов в горизонтальных резервуарах. Методика поверки"
Заключение
Метроштоки МШТм соответствуют требованиям ТУ BY 600199222.003-2007 "Метроштоки МШТм".
Межповерочный интервал - не более 12 месяцев (при применении в сфере законодательной метрологии).
Научно-исследовательский центр испытаний средств
измерений и техники БелГИМ.
Республика Беларусь, г. Минск, Старовиленский тракт, д. 93
Тел. (017)-334-98-13.
Аттестат аккредитации № BY/112 02.1.0.0025.
