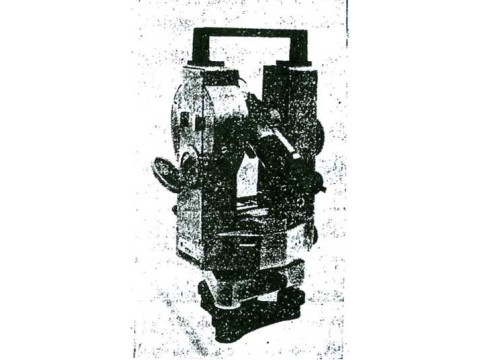

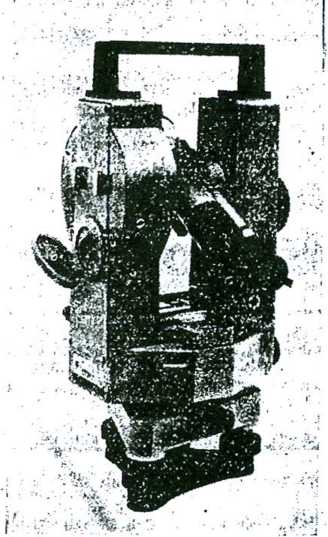

Теодолит 3Т2КП

Назначение

Теодолиты ЗТ2КП предназначены для измерения' углов в триангуляции и полигонометрии 3-го и 4-го классов, для астрономических наблюдений, измерения расстоянии с использованием нитяного дальномера зрительной трубы и определения магнитных азимутов; выпускаются по ГОСТ 10529—86, ТУЗ-З.

Описание

Теодолит разработан как базовая модель группы унифицированных теодолитов серии «ЗТ>. В основу ,ч'«работки положен модульный npi( i конструкции. Основными модулями являются: узел отсчетной системы с маятниковым компенсатором, низок теодолита, зрительная труба, колонка с осью, оптический цептрпр. Отсчетное устройство.' позволяет брать отсчет с диаметрально противоположных сторон угломерных кругов. Самоустапавливаюший* ся компенсатор обеспечивает приведение отсчетного штриха вертикального круга в нулевое положение при наклоне теодолита в пределах 3' от среднего положения. Зрительная труба создает прямое изображение предмета. Теодолит снабжен электрооборудованием для работы в ночное время.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Допустимая средняя квадратическая погрешность измерения одним приемом: горизонтальных углов 2", зенитных расстояний 2'.

Дпаназоц измерения зенитных расстояний 30—145°.

Увеличение зрительной трубы 30 крат.

Угол поля зрения Трубы 1°35'.

Пропел разрешения в центре поля зрения трубы 3,44".

Д етр входного зрачка 40 мм.

Коэффициент светопропускання зрительной трубы 60 %.

Коэффициент светорассеяния зрительной трубы 10 %

Удаление выходного зрачка (7±0,7) мм.

Коэффициент нитяного дальномера 100.

Постоянное слагаемое дальномера 0. ,

Диапазон визирования: без насадки, от 1,5 м до бесконечности; с насадке на объектив от 0,9 м до бесконечности. ' '

Диаметры лимбов 90 мм.

Цена деления лимбов .20', шкалы микроскопа 1", круга-искателя 10°.

Диапазон действия компенсатора ±3'.  '

Погрешность работы компенсатора на 1'. наклона 0,8".

Увеличение оптического центрира 2,5 крат.

Угол поля зрения 4°30'.

Диапазон визирования от 0,6 м до бесконечности.

Цена деления цилиндрического уровня: 15", круглового уровня 5'.

Средний срок службы 10 лет.

Средняя наработка на отказ 2300 ч. •

Установленная безотказная наработка 2000 ч.

Габаритные размеры, мм: теодолита .171x123X342; с подставкой футляр 470X240X210.

Масса, кг: теодолита 4,0, подставки 0,7, футляра 4,0.

Комплектность

В комплект поставки входят: теодолит ЗТ2КП; подставка Т2; штатш ШР-160; футляр ЗТ2КП; транспортировочный ящик ЗТ2КП; линзовая насадк; на объектив ЗТ2КП; окулярные насадки (на зрительную трубу ЗТ2КП с нейт ральным фильтром; на микроскоп ЗТ2КП-сбЗ-2); эксплуатационная документа цня (паспорт ЗТ2ДП; техническое описание и инструкция по эксплуатации ще лочных аккумуляторов).                 ।

Поверка

Методы и средства поверки теодолита' изложены в соответствующем разделе технического описания, входящего в комплект поставки.

Испытания проводила государственная комиссия.
